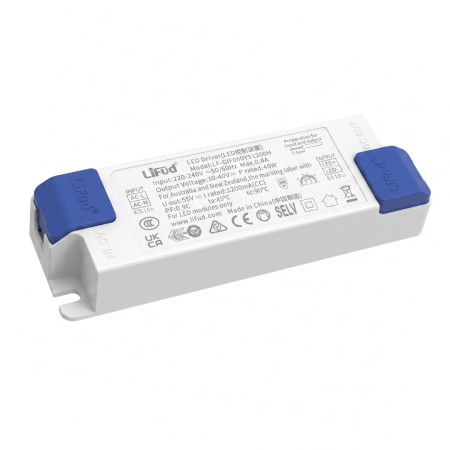

LiFud LED-drivdon 48 W, 1200 mA

LiFud LF-GIF050YS1200H är ett isolerat LED-drivdon för matning av LED-armaturer med konstantström. Den är avsedd för nätspänning 220-240 V AC och en utström på 1200 mA. Produkten är lämplig för applikationer där stabil strömförsörjning av LED-paneler eller armaturer med motsvarande ström- och spänningsområde krävs.

Tekniska specifikationer

• Tillverkare: LiFud
• Produkttyp: LED-drivdon med konstantström
• Utförande: isolerat drivdon
• Nominell effekt: 48 W
• Ingångsspänning: 220-240 V AC
• Inspänningsområde: 198-264 V AC
• Ingångsfrekvens: 47-63 Hz
• Maximal ingångsström: 0,4 A
• Utström: 1200 mA
• Utspänning: 30-40 V DC
• Verkningsgrad: ≥88 % vid 230 V DC
• Effektfaktor: ≥0,95 vid 230 V AC
• THD: ≤20 % vid 230 V AC
• Flimmerindex: uppfyller IEEE 1789
• CIE SVM: ≤0,4
• IEC-Pst: ≤1
• Utströmstolerans: ±5 %
• Temperaturdrift: ±10 %
• Starttid: ≤0,5 s
• Startström (inrush): ≤35 A och 180 µs vid 230 V AC
• Läckström: ≤0,7 mA
• Standby-förbrukning: ≤0,5 W
• Tomgångsskydd: <55 V
• Kortslutningsskydd: hiccup-läge med automatisk återställning
• Driftstemperatur: -30 till +45 °C
• Luftfuktighet vid drift: 0-95 % RH (icke-kondenserande)
• Förvaringstemperatur: -30 till +80 °C
• Atmosfäriskt tryck: 86-106 kPa
• Mått: 140 x 44 x 30 mm
• Certifieringar: ENEC, RCM, CE, CB, CCC
• Isolationsspänning: IP-OP 3,75 kV, 5 mA, 60 s
• Isolationsresistans: IP-OP >100 MΩ vid 500 V DC

Funktioner och egenskaper

• Strömförsörjning av LED-belastning med 1200 mA konstantström.
• Isolerat utförande mellan in- och utgångsdelarna.
• Utspänningsområde 30-40 V DC för LED-belastningar som motsvarar detta arbetsområde.
• Flimmerfri konstruktion enligt IEEE 1789.
• Inbyggt kortslutningsskydd med automatisk återställning.
• Tomgångsskydd.
• Avsedd för inomhusbruk.
• Lämplig för armaturer i skyddsklass II.

Idealisk för

• LED-panelarmaturer med konstantström på 1200 mA.
• Inomhus LED-belysning.
• Dekorativ LED-belysning.
• Servicebyte av LED-drivdon vid identiska elektriska parametrar som det ursprungliga nätaggregatet.
• Armaturer där minimering av synligt flimmer krävs.

Förpackningens innehåll

• 1 x LED-drivdon

Varför välja denna produkt

• Specifik modell med 1200 mA utström och spänningsområde på 30-40 V DC.
• Tekniska parametrar som är anpassade för användning i LED-armaturer med konstantström.
• Drivdonet har inbyggt kortslutnings- och tomgångsskydd.
• Isolerat utförande med angiven isolationsspänning mellan in- och utgång.
• Certifierad enligt ENEC, RCM, CE, CB och CCC.

Installations- och driftanvisningar

• Installation får endast utföras av person med behörig elteknisk kompetens.
• Före anslutning, kontrollera att utströmmen och utspänningsområdet överensstämmer med den använda LED-belastningen.
• In- och utgående kablar får endast anslutas när nätspänningen är frånkopplad.
• Drivdonet måste installeras i en miljö som uppfyller det angivna området för driftstemperatur och luftfuktighet.
• Täck inte över drivdonet med material som hindrar värmeavledning.

Säkerhetsföreskrifter

• Enheten arbetar med nätspänning 220-240 V AC; vid felaktig hantering finns risk för elstötar.
• Bryt alltid strömmen och verifiera spänningslöst tillstånd före installation, utbyte eller inspektion.
• Använd inte drivdonet med en LED-belastning utanför det angivna området på 30-40 V DC och 1200 mA.
• Felaktig anslutning kan orsaka skador på drivdonet, LED-belastningen, kortslutning eller överhettning.
• Använd inte drivdonet i miljöer med kondenserande fukt.
