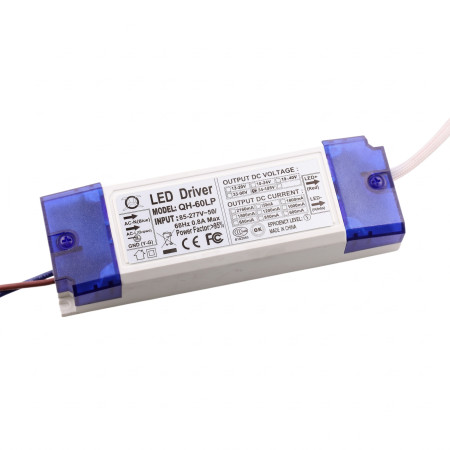

Driver LED pour 18-30x3W, 600mA, 54–105 V DC

Ce driver LED à courant constant est conçu pour alimenter des modules LED de puissance dans une configuration de 18 à 30x3W. Il sert de source d'alimentation externe avec une entrée secteur AC et une sortie continue (DC) avec un courant limité à 600 mA. Il est idéal pour les applications nécessitant une alimentation en courant stable pour une charge LED dans la plage de tension de sortie correspondante.

Spécifications techniques

• Principe de sortie : courant constant
• Conçu pour : LED 18–30x3W
• Tension d'entrée : 85–277 V AC
• Fréquence d'entrée : 50/60 Hz
• Tension de sortie : 54–105 V DC
• Courant de sortie : 600 mA
• Dimensions : 140 × 45 × 28 mm
• Conception : boîtier en plastique
• Certifications : CE, RoHS

Fonctions et caractéristiques

• Alimentation de la charge LED avec un courant constant de 600 mA.
• Large plage de tension d'entrée secteur pour une installation fixe.
• Conception externe avec fils d'alimentation pour l'entrée AC et la sortie DC.
• Boîtier en plastique compact et allongé, adapté à l'intégration dans des luminaires et des systèmes d'éclairage.
• Conçu pour les modules ou ensembles LED dont les paramètres électriques correspondent à une sortie de 54–105 V DC à 600 mA.

Idéal pour

• L'alimentation de LED de puissance connectées en série.
• Les luminaires LED, projecteurs et autres applications d'éclairage avec contrôle à courant constant.
• Le remplacement de maintenance ou la construction de blocs d'alimentation LED nécessitant un courant de 600 mA et une tension de sortie correspondante.

Contenu de l'emballage

• 1x Driver LED 600 mA 54–105 V DC

Pourquoi choisir ce produit

• Les paramètres correspondent à l'alimentation d'ensembles LED 18–30x3W.
• La conception à courant constant est adaptée aux LED de puissance nécessitant un contrôle de courant.
• La large plage d'entrée de 85–277 V AC permet une utilisation dans diverses conditions de réseau.
• La tension de sortie, le courant et les dimensions spécifiés facilitent la vérification de la compatibilité lors de la conception ou du remplacement.

Instructions d'installation et d'utilisation

• Avant la connexion, vérifiez que la charge LED est conçue pour un courant constant de 600 mA et que sa tension de fonctionnement se situe dans la plage de 54–105 V DC.
• Respectez le câblage correct de l'entrée AC et la polarité de la sortie DC.
• Effectuez l'installation hors tension.
• Installez le driver de manière à assurer une ventilation adéquate et évitez toute contrainte mécanique ou humidité, sauf si l'appareil est conçu pour un tel usage.
• Une installation professionnelle est recommandée pour le raccordement à la tension secteur.

Avertissements de sécurité

• L'appareil fonctionne avec une tension d'entrée secteur de 85–277 V AC et une sortie allant jusqu'à 105 V DC. Une mauvaise manipulation peut entraîner un risque de choc électrique.
• Ne connectez pas une charge LED avec un courant ou une tension inapproprié(e).
• Une inversion de polarité ou un court-circuit en sortie peut endommager le driver ou le module LED.
• Ne l'installez pas dans un environnement pour lequel le produit n'est pas conçu.
• Toute modification de la structure ou connexion sous tension est strictement interdite.
