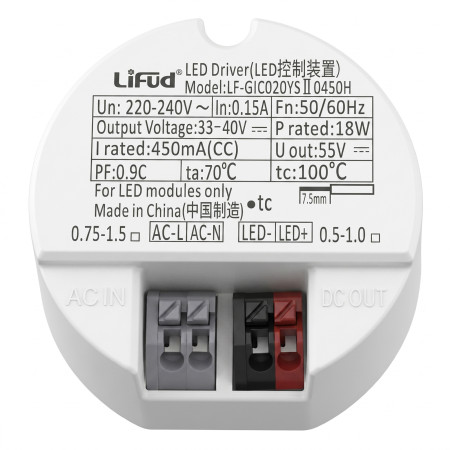

Napájací zdroj LiFud 18 W, 180-265VAC/33-40VDC, 450 mA

Stáloprúdový LED driver LiFud je určený na napájanie LED modulov s prúdom 450 mA. Slúži ako napájací prvok medzi sieťovým vstupom 220-240 V AC a LED záťažou v zodpovedajúcom rozsahu výstupného napätia. Konštrukcia so svorkami pre vstup aj výstup uľahčuje pevné elektrické pripojenie v LED svietidlách a svetelných moduloch.

Technické špecifikácie

• Typ produktu: LED driver
• Vyhotovenie výstupu: stáloprúdové, CC
• Menovitý výkon: 18 W
• Menovitý výstupný prúd: 450 mA
• Výstupné napätie: 33-40 V DC
• Maximálne výstupné napätie U out: 55 V
• Menovité vstupné napätie: 220-240 V AC
• Menovitý vstupný prúd: 0.15 A
• Frekvencia: 50/60 Hz
• Maximálna teplota okolia ta: 70 °C
• Teplota meracieho bodu tc: 100 °C
• Rozmery: 50 x 48 x 26 mm
• Vstupné svorky: AC L, AC N
• Výstupné svorky: LED+, LED-
• Určené pre LED moduly

Funkcie a vlastnosti

• Stáloprúdový výstup pre napájanie LED záťaže s prúdom 450 mA.
• Oddelene označené svorky pre sieťový vstup a výstup k LED modulu.
• Výstupná polarita je vyznačená ako LED+ a LED-.
• Kompaktné kruhové puzdro vhodné na integráciu do LED svietidiel so zodpovedajúcim inštalačným priestorom.
• Prevádzka zo sieťového napájania 220-240 V AC.

Ideálne pre

• LED svietidlá s napájaním LED modulu prúdom 450 mA.
• Vstavané LED svietidlá a svetelné moduly so zodpovedajúcim napäťovým rozsahom.
• Servisnú výmenu LED drivera so zhodnými elektrickými parametrami.
• Aplikácie, kde sa vyžaduje samostatný stáloprúdový napájací zdroj pre LED modul.

Obsah balenia

• 1 x LED driver LiFud LF-GIC020YSII0450H

Prečo zvoliť tento produkt

• Zodpovedá parametrom 18 W a 450 mA pre LED moduly so stáloprúdovým napájaním.
• Má vyznačené vstupné a výstupné svorky pre správne zapojenie vodičov.
• Pracuje so vstupným napätím 220-240 V AC.
• Uvádza výstupný rozsah 33-40 V DC pre kontrolu zhody s LED záťažou.
• Rozmery 50 x 48 x 26 mm umožňujú overenie vhodnosti pre konkrétne svietidlo pred montážou.

Pokyny na inštaláciu a prevádzku

• Montáž smie vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
• Pred inštaláciou vždy odpojte napájanie.
• Sieťový vstup pripojte k svorkám AC L a AC N.
• LED modul pripojte k svorkám LED+ a LED- so zachovaním polarity.
• Používajte iba s LED modulom zodpovedajúcim výstupnému prúdu 450 mA a výstupnému rozsahu 33-40 V DC.
• Inštalujte tak, aby neboli prekročené hodnoty ta 70 °C a tc 100 °C.

Bezpečnostné upozornenia

• Zariadenie pracuje so sieťovým napätím 220-240 V AC.
• Nesprávne zapojenie predstavuje riziko úrazu elektrickým prúdom, skratu, prehriatia alebo poškodenia LED modulu.
• Nevykonávajte montáž ani manipuláciu pod napätím.
• Nepripájajte LED záťaž s nezodpovedajúcim prúdom alebo napäťovým rozsahom.
• Dodržte správnu polaritu výstupu LED+ a LED-.
• Driver nepoužívajte pri mechanickom poškodení puzdra, svoriek alebo značenia.
