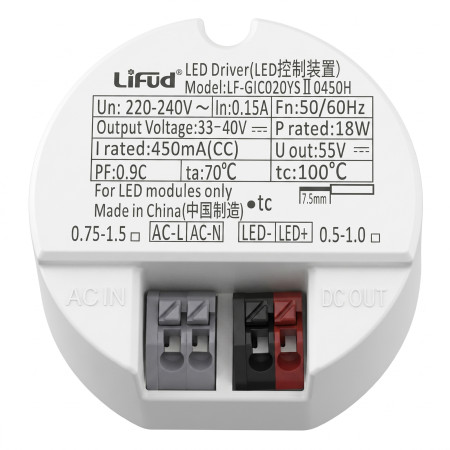

Nätaggregat LiFud 18 W, 180-265VAC/33-40VDC, 450 mA

Konstantström LED-drivdon från LiFud är avsett för strömförsörjning av LED-moduler med en ström på 450 mA. Det fungerar som en strömförsörjningsenhet mellan nätanslutningen 220-240 V AC och LED-belastningen inom motsvarande utspänningsområde. Konstruktionen med plintar för både in- och utgång underlättar en fast elektrisk anslutning i LED-armaturer och ljusmoduler.

Tekniska specifikationer

• Produkttyp: LED-drivdon
• Utförande utgång: konstantström, CC
• Nominell effekt: 18 W
• Nominell utström: 450 mA
• Utspänning: 33-40 V DC
• Maximal utspänning U out: 55 V
• Nominell inspänning: 220-240 V AC
• Nominell inström: 0.15 A
• Frekvens: 50/60 Hz
• Maximal omgivningstemperatur ta: 70 °C
• Mätpunktstemperatur tc: 100 °C
• Mått: 50 x 48 x 26 mm
• Ingångsplintar: AC L, AC N
• Utgångsplintar: LED+, LED-
• Avsedd för LED-moduler

Funktioner och egenskaper

• Konstantströmutgång för strömförsörjning av LED-belastning med 450 mA.
• Separat märkta plintar för nätanslutning och utgång till LED-modul.
• Utgångspolariteten är markerad som LED+ och LED-.
• Kompakt runt hölje lämpligt för integrering i LED-armaturer med motsvarande installationsutrymme.
• Drift från nätspänning 220-240 V AC.

Perfekt för

• LED-armaturer med strömförsörjning av LED-modul på 450 mA.
• Inbyggda LED-armaturer och ljusmoduler med motsvarande spänningsområde.
• Servicebyte av LED-drivdon med identiska elektriska parametrar.
• Applikationer där ett separat konstantström nätaggregat för LED-modul krävs.

Förpackningens innehåll

• 1 x LED-drivdon LiFud LF-GIC020YSII0450H

Varför välja denna produkt

• Motsvarar parametrarna 18 W och 450 mA för LED-moduler med konstantströmförsörjning.
• Har tydligt markerade in- och utgångsplintar för korrekt kabelanslutning.
• Fungerar med en inspänning på 220-240 V AC.
• Anger utgångsområdet 33-40 V DC för att kontrollera överensstämmelse med LED-belastningen.
• Måtten 50 x 48 x 26 mm gör det möjligt att verifiera lämpligheten för en specifik armatur före montering.

Installations- och driftinstruktioner

• Installationen får endast utföras av en behörig elektriker.
• Koppla alltid bort strömförsörjningen före installation.
• Anslut nätanslutningen till plintarna AC L och AC N.
• Anslut LED-modulen till plintarna LED+ och LED- med hänsyn till polariteten.
• Använd endast med en LED-modul som motsvarar utströmmen på 450 mA och utgångsområdet 33-40 V DC.
• Installera så att värdena ta 70 °C och tc 100 °C inte överskrids.

Säkerhetsanvisningar

• Enheten fungerar med nätspänning 220-240 V AC.
• Felaktig anslutning medför risk för elektriska stötar, kortslutning, överhettning eller skador på LED-modulen.
• Utför inte installation eller hantering under spänning.
• Anslut inte en LED-belastning med felaktig ström eller spänningsområde.
• Observera rätt polaritet för utgångarna LED+ och LED-.
• Använd inte drivdonet vid mekanisk skada på hölje, plintar eller märkning.
