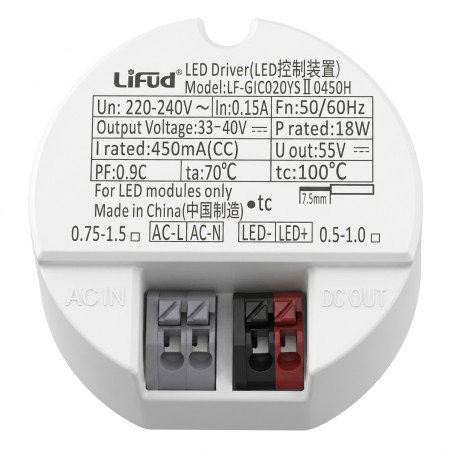

LiFud virtalähde 18 W, 180-265VAC/33-40VDC, 450 mA

Vakiovirtalähde (LED-ajuri) LiFud on suunniteltu 450 mA virtaa käyttävien LED-moduulien virransyöttöön. Se toimii virtalähteenä 220-240 V AC -verkkovirran ja vastaavan lähtöjännitteen alueella olevan LED-kuorman välillä. Tulo- ja lähtöliittimillä varustettu rakenne helpottaa kiinteää sähköliitäntää LED-valaisimissa ja valomoduuleissa.

Tekniset tiedot

• Tuotetyyppi: LED-ajuri
• Lähdön tyyppi: Vakiovirta, CC
• Nimellisteho: 18 W
• Nimellinen lähtövirta: 450 mA
• Lähtöjännite: 33-40 V DC
• Suurin lähtöjännite U out: 55 V
• Nimellinen tulojännite: 220-240 V AC
• Nimellinen tulovirta: 0.15 A
• Taajuus: 50/60 Hz
• Suurin ympäristön lämpötila ta: 70 °C
• Mittauspisteen lämpötila tc: 100 °C
• Mitat: 50 x 48 x 26 mm
• Tuloliittimet: AC L, AC N
• Lähtöliittimet: LED+, LED-
• Tarkoitettu LED-moduuleille

Ominaisuudet ja toiminnot

• Vakiovirtalähtö 450 mA LED-kuorman virransyöttöön.
• Erillisesti merkityt liittimet verkkotulolle ja LED-moduulin lähdölle.
• Lähdön napaisuus on merkitty LED+ ja LED-.
• Kompakti pyöreä kotelo, joka sopii asennettavaksi LED-valaisimiin, joissa on riittävä asennustila.
• Käyttö 220-240 V AC -verkkovirralla.

Ihanteellinen seuraaviin käyttökohteisiin

• LED-valaisimet, joissa LED-moduulin virransyöttö on 450 mA.
• Upotettavat LED-valaisimet ja valomoduulit, joilla on vastaava jännitealue.
• LED-ajurin huoltovaihto, kun sähköiset parametrit ovat samat.
• Sovellukset, joissa vaaditaan erillinen vakiovirtalähde LED-moduulille.

Pakkauksen sisältö

• 1 x LED-ajuri LiFud LF-GIC020YSII0450H

Miksi valita tämä tuote

• Vastaa 18 W ja 450 mA parametreja vakiovirralla toimiville LED-moduuleille.
• Selkeästi merkityt tulo- ja lähtöliittimet johtojen oikeaa kytkentää varten.
• Toimii 220-240 V AC -tulojännitteellä.
• Ilmoitettu 33-40 V DC -lähtöalue LED-kuorman yhteensopivuuden varmistamiseksi.
• Mitat 50 x 48 x 26 mm mahdollistavat sopivuuden tarkistamisen tiettyyn valaisimeen ennen asennusta.

Asennus- ja käyttöohjeet

• Asennuksen saa suorittaa vain henkilö, jolla on asianmukainen sähköalan pätevyys.
• Katkaise aina virta ennen asennusta.
• Kytke verkkotulo liittimiin AC L ja AC N.
• Kytke LED-moduuli liittimiin LED+ ja LED- napaisuus huomioiden.
• Käytä vain sellaisten LED-moduulien kanssa, jotka vastaavat 450 mA lähtövirtaa ja 33-40 V DC lähtöaluetta.
• Asenna siten, ettei ta 70 °C ja tc 100 °C arvoja ylitetä.

Turvallisuusvaroitukset

• Laite toimii 220-240 V AC -verkkojännitteellä.
• Virheellinen kytkentä aiheuttaa sähköiskun, oikosulun, ylikuumenemisen tai LED-moduulin vaurioitumisen riskin.
• Älä asenna tai käsittele laitetta sen ollessa jännitteinen.
• Älä kytke LED-kuormaa, jolla on väärä virta- tai jännitealue.
• Noudata oikeaa napaisuutta lähdöissä LED+ ja LED-.
• Älä käytä ajuria, jos sen kotelo, liittimet tai merkinnät ovat mekaanisesti vaurioituneet.
