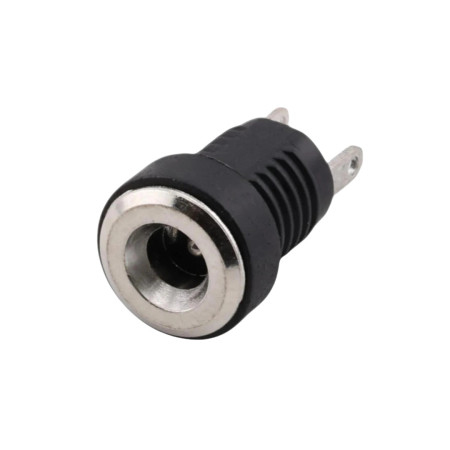

Priključek za napajanje z enosmernim tokom na ploščo (vtičnica) 3,5 × 1,35 mm

Vtičnica za enosmerni tok za napajanje naprav z enosmerno napetostjo. Različica 3,5 × 1,35 mm je primerna za kompaktne napajalnike in aplikacije z manjšo porabo toka, kjer je potrebna montaža na ploščo in priključitev žic s spajkalnimi priključki.

Tehnične specifikacije

• Vrsta priključka: DC vtičnica (ženska), montaža na ploščo
• Velikost priključka: 3,5 × 1,35 mm
• Številka modela: DC-220B
• Nazivna napetost: 30 V enosmernega toka
• Nazivni tok: 0,5 A
• Pritrdilni navoj: M8,0 × 0,75
• Dielektrična trdnost: AC 50 V (50 Hz), 1 minuta
• Kontaktna upornost: ≤ 0,03 Ω
• Izolacijska upornost: ≥ 100 MΩ
• Življenjska doba: 5000 ciklov
• Delovna temperatura: od -30 °C do +70 °C

Funkcije in lastnosti

• Montaža na ploščo z navojem in matico za mehansko stabilno montažo
• Spajkalne sponke za priključitev žic ali kablov znotraj naprave
• Kompaktna zasnova, primerna za manjše naprave in manjše vhodne moči

Idealno za

• Vhodi za napajanje za majhne elektronske naprave
• Izdelava elektronike, prototipov in servisna popravila
• Panelne uvodnice za enosmerno napajanje v nizkonapetostnih stikalnih omarah in omarah

Vsebina paketa

• 1× vtičnica DC za ploščo 3,5 × 1,35 mm + pritrdilna matica

Zakaj izbrati ta izdelek?

• Standardizirana velikost 3,5 × 1,35 mm za združljivost z ustreznimi DC vtiči
• Pritrditev na ploščo z navojem M8,0 × 0,75 za fiksno montažo

Navodila za namestitev in uporabo

• Pred namestitvijo preverite velikost priključka (DC vtiča) 3,5 × 1,35 mm in mehansko združljivost s ploščo.
• Pri spajkanju priključkov izberite postopek in temperaturo, da ne poškodujete izolatorja konektorja.
• Po namestitvi preverite privijanje matice in razbremenitev ožičenja.

Varnostno obvestilo

• Izdelek je zasnovan za napajanje z enosmernim tokom znotraj meja nazivne napetosti in toka; prekoračitev parametrov lahko povzroči pregrevanje ali okvaro.
• Namestitev izvedite z odklopljenim napajanjem in po priključitvi preverite polarnost ter pravilno delovanje celotnega sklopa.
