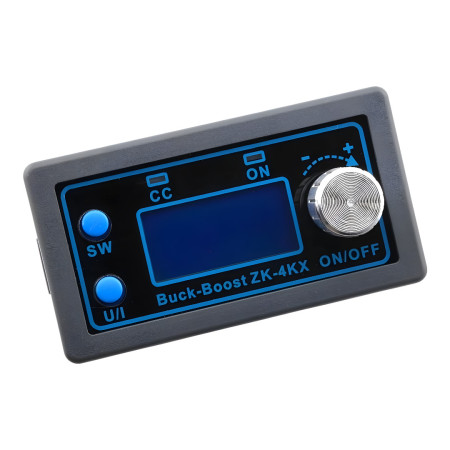

DC/DC-Wandler ZK-4KX Aufwärts-/Abwärtswandler mit LCD, CC/CV, 5–30 V auf 0,5–30 V, 0–4 A, 50 W

Der ZK-4KX ist ein DC/DC-Aufwärts-/Abwärtswandler (Buck-Boost-Wandler) mit Konstantspannungs- (CV) und Konstantstromregelung (CC). Er ermöglicht die stufenlose Einstellung von Ausgangsspannung und Strombegrenzung, zeigt Betriebsparameter auf dem LCD-Display an und eignet sich als einstellbares Netzteil für Gleichspannungseingänge im Bereich von 5–30 V.

Technische Spezifikationen

• Modell: ZK-4KX
• Typ: DC/DC-Abwärts-/Aufwärtsregler, CC/CV-Modi
• Eingangsspannung: 5–30 V DC
• Ausgangsspannung: 0,5–30 V DC
• Ausgangsstromeinstellung (Grenzwert): 0–4,0 A
• Ausgangsleistung: 35 W bei natürlicher Kühlung, bis zu 50 W bei verbesserter Kühlung
• Spannungsanzeigeauflösung: 0,01 V
• Aktuelle Bildschirmauflösung: 0,001 A
• Schaltfrequenz: 180 kHz
• Umwandlungseffizienz: 88 %
• Abmessungen: 79 x 43 x 26 mm
• Gewicht: 92 g (einschließlich Verpackung)

Funktionen und Merkmale

• LCD-Anzeige: Eingangsspannung, Ausgangsspannung, Ausgangsstrom, Ausgangsleistung, Kapazität (Ah) und Zeit
• Ausgabeeinstellung über Drehgeber, SW- und U/I-Tasten
• Option Ausgang EIN/AUS
• Sanftanlauf
• Eingangspolaritätsschutz (Verpolungsschutz)
• Ausgangsrückstromschutz (externe Sperrdiode für Batterieladung erforderlich)
• Integrierter PI-Filter zur Reduzierung der Restwelligkeit
• Aluminium-Kühlkörper im Leistungsbereich
• Anpassbare Softwareschutzmechanismen mit automatischer Ausgangstrennung bei Überschreitung von Schwellenwerten
• Unterstützte Schutzfunktionen: Eingangsunterspannung (LUP), Ausgangsüberspannung (OUP), Überstrom (OCP), Überlastung (OPP), Übertemperatur (OTP), Zeitüberschreitung (OHP), Kapazitätsbegrenzung (OAP)

Ideal für

• Einstellbares Gleichstromnetzteil für Entwicklung, Service und Laboreinsatz
• Stromversorgung von Geräten, die bei Eingangsspannungsschwankungen eine stabilisierte Spannung benötigen
• LED-Anwendungen und Lasten, die eine Strombegrenzung (CC) erfordern
• Ladeanwendungen mit Strombegrenzung (gegebenenfalls mit zusätzlicher externer Sperrdiode je nach Batterietyp)
• Einbau in Geräte und Schalttafeln mit Gleichstromversorgung 5–30 V

Packungsinhalt

• DC-DC-Wandler ZK-4KX

Warum sollten Sie sich für dieses Produkt entscheiden?

• Die Kombination aus Abwärts- und Aufwärtswandlermodus ermöglicht es, die gewünschte Ausgangsspannung über einen weiten Eingangsspannungsbereich aufrechtzuerhalten.
• Im CC/CV-Modus können Sie gleichzeitig Spannungs- und Strombegrenzung einstellen, um einen sichereren Lastbetrieb zu gewährleisten.
• Das LCD ermöglicht die direkte Steuerung wichtiger Parameter in Echtzeit.
• Einstellbare Schutzfunktionen und automatische Ausgangsabschaltung bei Überschreitung der Grenzwerte

Installations- und Bedienungsanleitung

• Achten Sie auf den korrekten Anschluss der IN- und OUT-Klemmen; ein direkter Anschluss von IN und OUT ist nicht zulässig und führt zu einer Fehlfunktion der CC-Steuerung.
• Für einen Dauerbetrieb über 35 W oder über 3 A ist eine erhöhte Kühlung (z. B. durch Luftzufuhr) sicherzustellen.
• Für die volle Leistung wählen Sie eine Eingangsspannung mit ausreichendem Spielraum für die gewünschte Ausgangs- und Lastleistung.
• Beim Laden von Batterien muss je nach Anwendungsanforderungen eine externe Sperrdiode gegen Rückstrom an den Ausgang angeschlossen werden.

Sicherheitshinweis

• Dies ist ein DC/DC-Leistungswandler; bei höheren Strömen und Leistungen besteht die Gefahr einer Überhitzung der Drähte und Klemmen. Verwenden Sie geeignete Drahtquerschnitte und achten Sie auf einen festen Sitz der Klemmen.
• Falsche Polarität, Kurzschluss oder unzureichende Kühlung können das Modul oder die angeschlossene Last beschädigen.
• Beachten Sie beim Arbeiten die ESD-Richtlinien und die Sicherheitsvorschriften für den Umgang mit elektronischen Geräten.
