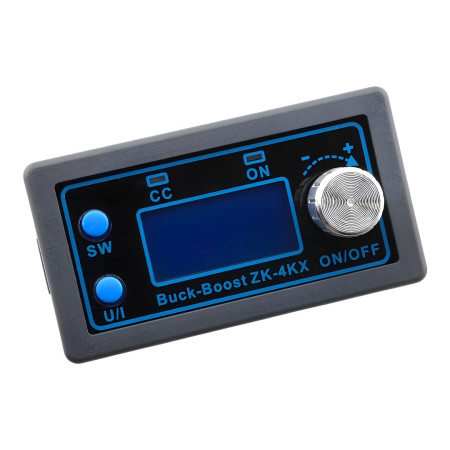

Convertitore DC-DC ZK-4KX buck-boost con LCD, CC/CV, da 5-30 V a 0,5-30 V, 0-4 A, 50 W

Lo ZK-4KX è un convertitore DC-DC step-up/step-down (buck-boost) con controllo a tensione costante (CV) e corrente costante (CC). Consente la regolazione continua della tensione di uscita e del limite di corrente, visualizza i parametri operativi sul display LCD ed è adatto come alimentatore regolabile per l'alimentazione da ingressi DC nell'intervallo 5-30 V.

Specifiche tecniche

• Modello: ZK-4KX
• Tipo: regolatore buck-boost DC-DC, modalità CC/CV
• Tensione di ingresso: 5-30 V CC
• Tensione di uscita: 0,5-30 V CC
• Impostazione della corrente di uscita (limite): 0–4,0 A
• Potenza di uscita: 35 W con raffreddamento naturale, fino a 50 W con raffreddamento potenziato
• Risoluzione del display della tensione: 0,01 V
• Risoluzione attuale del display: 0,001 A
• Frequenza di commutazione: 180 kHz
• Efficienza di conversione: 88%
• Dimensioni: 79 x 43 x 26 mm
• Peso: 92 g (inclusa la confezione)

Funzioni e caratteristiche

• Display LCD: tensione di ingresso, tensione di uscita, corrente di uscita, potenza di uscita, capacità (Ah) e tempo
• Impostazione dell'uscita tramite encoder rotativo, pulsanti SW e U/I
• Opzione uscita ON/OFF
• Avvio graduale
• Protezione della polarità di ingresso (connessione anti-inversione)
• Protezione da corrente inversa in uscita (diodo di blocco esterno necessario per la ricarica della batteria)
• Filtro PI integrato per la riduzione dell'ondulazione
• Dissipatore di calore in alluminio sulla sezione di potenza
• Protezioni software regolabili con disconnessione automatica dell'uscita al superamento delle soglie
• Protezioni supportate: sottotensione di ingresso (LUP), sovratensione di uscita (OUP), sovracorrente (OCP), sovrapotenza (OPP), sovratemperatura (OTP), timeout (OHP), limite di capacità (OAP)

Ideale per

• Alimentatore CC regolabile per sviluppo, assistenza e uso in laboratorio
• Dispositivi di alimentazione che richiedono una tensione stabilizzata durante le fluttuazioni di ingresso
• Applicazioni LED e carichi che richiedono limitazione di corrente (CC)
• Applicazioni di ricarica con limite di corrente (con l'aggiunta di un diodo di blocco esterno a seconda del tipo di batteria)
• Installazione in apparecchi e quadri elettrici con alimentazione CC 5–30 V

Contenuto della confezione

• Convertitore CC-CC ZK-4KX

Perché scegliere questo prodotto?

• La combinazione delle modalità buck e boost consente di mantenere la tensione di uscita desiderata su un ampio intervallo di tensione di ingresso
• Le modalità CC/CV consentono di impostare contemporaneamente sia il limite di tensione che quello di corrente per un funzionamento del carico più sicuro
• Il display LCD fornisce il controllo diretto sui parametri chiave in tempo reale
• Protezioni regolabili e disconnessione automatica dell'uscita al superamento dei limiti

Istruzioni per l'installazione e l'uso

• Prestare attenzione al corretto collegamento dei terminali IN e OUT; il collegamento diretto di IN e OUT è vietato e causerà il malfunzionamento del controllo CC.
• Per un funzionamento a lungo termine superiore a 35 W o superiore a 3 A, garantire un raffreddamento maggiore (ad esempio flusso d'aria)
• Per ottenere la massima potenza, scegliere una tensione di ingresso con un margine sufficiente per la potenza di uscita e di carico desiderate.
• Durante la carica delle batterie, aggiungere un diodo di blocco della corrente inversa esterna all'uscita in base ai requisiti dell'applicazione.

Avviso di sicurezza

• Questo è un convertitore DC-DC di potenza; a correnti e potenze più elevate c'è il rischio di surriscaldamento dei fili e dei terminali, utilizzare sezioni di filo appropriate e un serraggio di alta qualità dei terminali
• Una polarità errata, un cortocircuito o un raffreddamento insufficiente possono danneggiare il modulo o il carico collegato.
• Seguire le norme ESD e la manipolazione sicura dei dispositivi elettronici durante il lavoro
