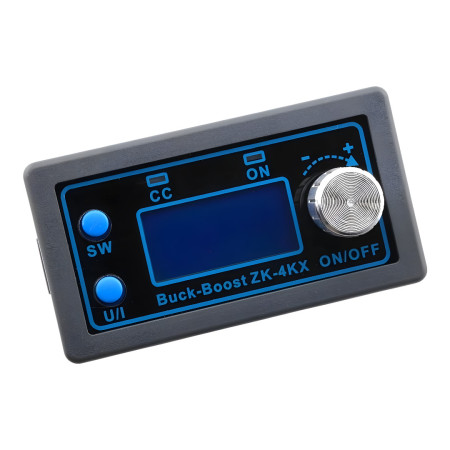

DC-DC-muunnin ZK-4KX buck-boost LCD-näytöllä, CC/CV, 5-30V - 0.5-30V, 0-4A, 50W

ZK-4KX on DC-DC-jännitettä nostava/alasava (buck-boost) muunnin, jossa on vakiojännite- (CV) ja vakiovirta- (CC) säätö. Se mahdollistaa lähtöjännitteen ja virtarajan jatkuvan säädön, näyttää toimintaparametrit LCD-näytössä ja soveltuu säädettäväksi virtalähteeksi 5–30 V:n tasavirtatuloille.

Tekniset tiedot

• Malli: ZK-4KX
• Tyyppi: DC-DC buck-boost -säädin, CC/CV-tilat
• Tulojännite: 5–30 V tasavirta
• Lähtöjännite: 0,5–30 V tasavirta
• Lähtövirran asetus (raja): 0–4,0 A
• Lähtöteho: 35 W luonnollisella jäähdytyksellä, jopa 50 W tehostetulla jäähdytyksellä
• Jännitenäytön resoluutio: 0,01 V
• Näytön nykyinen resoluutio: 0,001 A
• Kytkentätaajuus: 180 kHz
• Muunnostehokkuus: 88 %
• Mitat: 79 x 43 x 26 mm
• Paino: 92 g (pakkauksineen)

Toiminnot ja ominaisuudet

• LCD-näyttö: tulojännite, lähtöjännite, lähtövirta, lähtöteho, kapasiteetti (Ah) ja aika
• Lähtöasetus kiertoenkooderilla, SW- ja U/I-painikkeilla
• Lähtö PÄÄLLE/POIS-vaihtoehto
• Pehmeä käynnistys
• Tulosignaalin napaisuuden suojaus (käänteisen kytkennän esto)
• Lähtövirran vastavirtasuoja (ulkoinen estodiodi vaaditaan akun lataamiseen)
• Integroitu PI-suodatin aaltoilun vähentämiseksi
• Alumiininen jäähdytyselementti teho-osassa
• Säädettävät ohjelmistosuojaukset ja automaattinen lähtökatkaisu kynnysarvojen ylittyessä
• Tuetut suojaukset: tulon alijännite (LUP), lähtöylijännite (OUP), ylivirta (OCP), yliteho (OPP), ylilämpötila (OTP), aikakatkaisu (OHP), kapasiteettirajoitus (OAP)

Ihanteellinen

• Säädettävä tasavirtalähde kehitys-, huolto- ja laboratoriokäyttöön
• Virtalähteet, jotka vaativat stabiloitua jännitettä tulojännitteen vaihteluiden aikana
• LED-sovellukset ja kuormat, jotka vaativat virranrajoitusta (CC)
• Lataussovellukset virtarajoituksella (lisättynä ulkoisella estodiodilla akkutyypistä riippuen)
• Asennus laitteisiin ja keskustauluihin, joissa on 5–30 V tasavirtalähde

Pakkauksen sisältö

• DC-DC-muunnin ZK-4KX

Miksi valita tämä tuote?

• Buck- ja boost-tilojen yhdistelmä mahdollistaa halutun lähtöjännitteen ylläpitämisen laajalla tulojännitealueella
• CC/CV-tilojen avulla voit asettaa sekä jännite- että virtarajan samanaikaisesti turvallisemman kuorman käytön takaamiseksi
• LCD-näyttö tarjoaa suoran hallinnan tärkeimpiin parametreihin reaaliajassa
• Säädettävät suojaukset ja automaattinen lähtökatkaisu raja-arvojen ylittyessä

Asennus- ja käyttöohjeet

• Varmista IN- ja OUT-liittimien oikea kytkentä; IN- ja OUT-liittimien suora kytkentä on kielletty ja aiheuttaa CC-ohjauksen toimintahäiriön.
• Pitkäaikaisessa käytössä yli 35 W:n tai yli 3 A:n teholla on varmistettava tehostettu jäähdytys (esim. ilmavirtaus).
• Täyden tehon saavuttamiseksi valitse tulojännite, jolla on riittävä marginaali halutulle lähtö- ja kuormitusteholle.
• Akkuja ladattaessa on lisättävä lähtöön ulkoinen vastavirran estodiodi sovelluksen vaatimusten mukaisesti.

Turvallisuushuomautus

• Tämä on DC-DC-muunnin; suuremmilla virroilla ja tehoilla on johtojen ja liittimien ylikuumenemisen vaara, käytä sopivia johtojen poikkileikkauksia ja kiinnitä liittimet huolellisesti.
• Väärä napaisuus, oikosulku tai riittämätön jäähdytys voivat vahingoittaa moduulia tai kytkettyä kuormaa.
• Noudata ESD-ohjeita ja noudata elektronisten laitteiden turvallista käsittelyä työskennellessäsi
