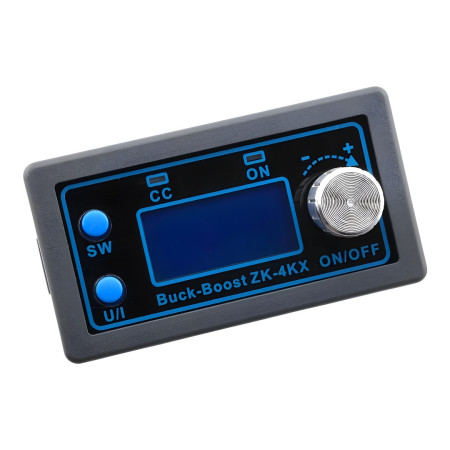

DC-DC-omvandlare ZK-4KX buck-boost med LCD, CC/CV, 5–30 V till 0,5–30 V, 0–4 A, 50 W

ZK-4KX är en DC-DC step-up/step-down (buck-boost)-omvandlare med konstantspännings- (CV) och konstantströms- (CC) styrning. Den möjliggör kontinuerlig justering av utspänning och strömgräns, visar driftsparametrar på LCD-skärmen och är lämplig som en justerbar strömförsörjning för strömförsörjning från DC-ingångar i intervallet 5–30 V.

Tekniska specifikationer

• Modell: ZK-4KX
• Typ: DC-DC buck-boost-regulator, CC/CV-lägen
• Ingångsspänning: 5–30 V DC
• Utgångsspänning: 0,5–30 V DC
• Inställning av utgångsström (gräns): 0–4,0 A
• Uteffekt: 35 W med naturlig kylning, upp till 50 W med förstärkt kylning
• Spänningsdisplayupplösning: 0,01 V
• Nuvarande skärmupplösning: 0,001 A
• Switchfrekvens: 180 kHz
• Konverteringseffektivitet: 88 %
• Mått: 79 x 43 x 26 mm
• Vikt: 92 g (inklusive förpackning)

Funktioner och egenskaper

• LCD-display: ingångsspänning, utgångsspänning, utgångsström, utgångseffekt, kapacitet (Ah) och tid
• Inställning av utgång med hjälp av roterande kodare, SW och U/I-knappar
• Utgång PÅ/AV-alternativ
• Mjukstart
• Ingångspolaritetsskydd (anti-omvänd anslutning)
• Skydd mot utgångsström (extern blockeringsdiod krävs för batteriladdning)
• Integrerat PI-filter för rippelreducering
• Aluminium kylfläns på effektsektionen
• Justerbara programvaruskydd med automatisk utgångsavstängning när tröskelvärden överskrids
• Skydd som stöds: ingångsunderspänning (LUP), utgångsöverspänning (OUP), överström (OCP), överbelastning (OPP), övertemperatur (OTP), timeout (OHP), kapacitetsgräns (OAP)

Idealisk för

• Justerbar likströmsförsörjning för utveckling, service och laboratoriebruk
• Strömförsörjning av enheter som kräver stabiliserad spänning under ingångsfluktuationer
• LED-applikationer och belastningar som kräver strömbegränsning (CC)
• Laddningsapplikationer med strömbegränsning (med tillägg av en extern blockeringsdiod beroende på batterityp)
• Installation i apparater och elcentraler med likströmsförsörjning 5–30 V

Paketinnehåll

• DC-DC-omvandlare ZK-4KX

Varför välja den här produkten?

• Kombinationen av buck- och boost-lägen gör att du kan bibehålla önskad utspänning över ett brett inspänningsområde
• CC/CV-lägen låter dig ställa in både spännings- och strömgräns samtidigt för säkrare lastdrift
• LCD-skärmen ger direkt kontroll över viktiga parametrar i realtid
• Justerbara skydd och automatisk utgångsavstängning när gränserna överskrids

Installations- och bruksanvisning

• Observera att IN- och OUT-terminalerna är korrekt anslutna; direkt anslutning av IN och OUT är förbjuden och kommer att orsaka fel på CC-styrningen.
• Vid långvarig drift över 35 W eller över 3 A, se till att kylningen ökar (t.ex. luftflödet)
• För full effekt, välj en ingångsspänning med tillräcklig marginal för önskad utgångs- och lasteffekt.
• Vid laddning av batterier, lägg till en extern backströmsblockerande diod till utgången enligt applikationens krav.

Säkerhetsmeddelande

• Detta är en DC-DC-omvandlare; vid högre strömmar och effekter finns det risk för överhettning av ledningarna och terminalerna, använd lämpliga ledarareor och högkvalitativ åtdragning av terminalerna.
• Felaktig polaritet, kortslutning eller otillräcklig kylning kan skada modulen eller den anslutna lasten.
• Följ ESD och säker hantering av elektroniska apparater vid arbete
