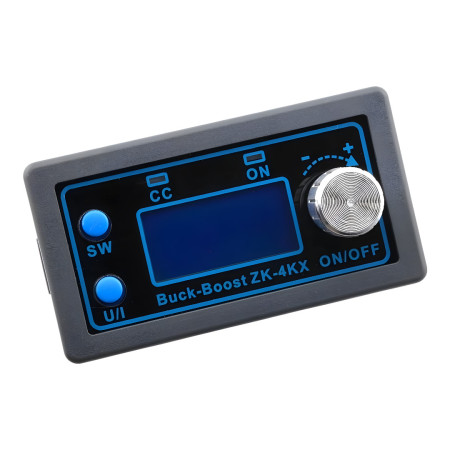

Convertidor CC-CC ZK-4KX reductor-elevador con LCD, CC/CV, 5-30 V a 0,5-30 V, 0-4 A, 50 W

El ZK-4KX es un convertidor elevador/reductor CC-CC con control de tensión constante (CV) y corriente constante (CC). Permite el ajuste continuo de la tensión de salida y el límite de corriente, muestra los parámetros de funcionamiento en la pantalla LCD y es apto como fuente de alimentación ajustable para alimentar entradas de CC en el rango de 5 a 30 V.

Especificaciones técnicas

• Modelo: ZK-4KX
• Tipo: Regulador reductor-elevador CC-CC, modos CC/CV
• Voltaje de entrada: 5-30 V CC
• Voltaje de salida: 0,5-30 V CC
• Ajuste de corriente de salida (límite): 0–4,0 A
• Potencia de salida: 35 W con refrigeración natural, hasta 50 W con refrigeración mejorada
• Resolución de visualización de voltaje: 0,01 V
• Resolución de pantalla actual: 0,001 A
• Frecuencia de conmutación: 180 kHz
• Eficiencia de conversión: 88%
• Dimensiones: 79 x 43 x 26 mm
• Peso: 92 g (incluido el embalaje)

Funciones y características

• Pantalla LCD: voltaje de entrada, voltaje de salida, corriente de salida, potencia de salida, capacidad (Ah) y tiempo
• Configuración de salida mediante codificador rotatorio, SW y botones U/I
• Opción de salida ON/OFF
• Arranque suave
• Protección de polaridad de entrada (conexión anti-inversión)
• Protección de corriente inversa de salida (se requiere diodo de bloqueo externo para cargar la batería)
• Filtro PI integrado para reducción de ondulación
• Disipador de calor de aluminio en la sección de potencia
• Protecciones de software ajustables con desconexión automática de salida cuando se superan los umbrales
• Protecciones admitidas: subtensión de entrada (LUP), sobretensión de salida (OUP), sobrecorriente (OCP), sobrepotencia (OPP), sobretemperatura (OTP), tiempo de espera (OHP), límite de capacidad (OAP)

Ideal para

• Fuente de alimentación de CC ajustable para desarrollo, servicio y uso en laboratorio.
• Alimentación de dispositivos que requieren voltaje estabilizado durante fluctuaciones de entrada
• Aplicaciones de LED y cargas que requieren limitación de corriente (CC)
• Aplicaciones de carga con límite de corriente (con la adición de un diodo de bloqueo externo según el tipo de batería)
• Instalación en dispositivos y cuadros eléctricos con alimentación CC 5–30 V

Contenido del paquete

• Convertidor CC-CC ZK-4KX

¿Por qué elegir este producto?

• La combinación de los modos buck y boost le permite mantener el voltaje de salida deseado en un amplio rango de voltaje de entrada.
• Los modos CC/CV le permiten configurar el límite de voltaje y corriente simultáneamente para una operación de carga más segura
• La pantalla LCD proporciona control directo sobre los parámetros clave en tiempo real
• Protecciones ajustables y desconexión automática de salida cuando se superan los límites

Instrucciones de instalación y funcionamiento

• Observe la conexión correcta de los terminales IN y OUT; la conexión directa de IN y OUT está prohibida y provocará un mal funcionamiento del control CC.
• Para un funcionamiento a largo plazo superior a 35 W o superior a 3 A, asegúrese de aumentar la refrigeración (por ejemplo, el flujo de aire).
• Para obtener la máxima potencia, elija un voltaje de entrada con un margen suficiente para la potencia de salida y carga deseada.
• Al cargar baterías, agregue un diodo de bloqueo de corriente inversa externo a la salida según los requisitos de la aplicación.

Aviso de seguridad

• Se trata de un convertidor CC-CC de potencia; con corrientes y potencias más elevadas existe el riesgo de sobrecalentamiento de los cables y terminales, utilice secciones transversales de cable adecuadas y un apriete de alta calidad de los terminales.
• Una polaridad incorrecta, un cortocircuito o una refrigeración insuficiente pueden dañar el módulo o la carga conectada.
• Siga las normas ESD y el manejo seguro de dispositivos electrónicos al trabajar
