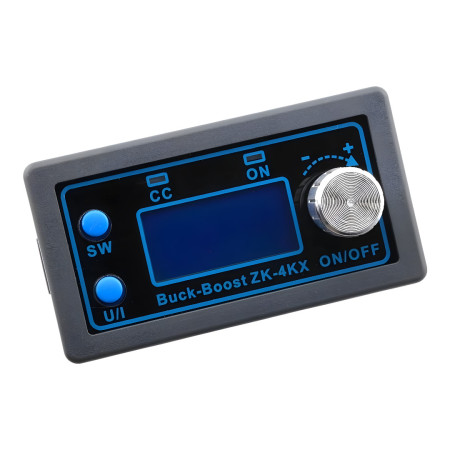

ZK-4KX DC-DC átalakító, buck-boost, LCD kijelzővel, CC/CV, 5-30V - 0.5-30V, 0-4A, 50W

A ZK-4KX egy DC-DC feszültségnövelő/feszültségcsökkentő (buck-boost) átalakító állandó feszültség (CV) és állandó áram (CC) szabályozással. Lehetővé teszi a kimeneti feszültség és az áramkorlát folyamatos beállítását, az LCD kijelzőn megjeleníti a működési paramétereket, és állítható tápegységként alkalmas 5–30 V közötti DC bemenetekről történő táplálásra.

Műszaki adatok

• Modell: ZK-4KX
• Típus: DC-DC buck-boost szabályozó, CC/CV módok
• Bemeneti feszültség: 5-30V DC
• Kimeneti feszültség: 0,5-30 V DC
• Kimeneti áram beállítása (határérték): 0–4,0 A
• Kimeneti teljesítmény: 35 W természetes hűtéssel, akár 50 W fokozott hűtéssel
• Feszültségkijelző felbontása: 0,01 V
• Aktuális kijelzőfelbontás: 0,001 A
• Kapcsolási frekvencia: 180 kHz
• Konverziós hatékonyság: 88%
• Méretek: 79 x 43 x 26 mm
• Súly: 92 g (csomagolással együtt)

Funkciók és jellemzők

• LCD kijelző: bemeneti feszültség, kimeneti feszültség, kimeneti áram, kimeneti teljesítmény, kapacitás (Ah) és idő
• Kimenet beállítása forgójeladóval, SW és U/I gombokkal
• Kimenet BE/KI opció
• Lágy indítás
• Bemeneti polaritásvédelem (fordított csatlakozás elleni védelem)
• Kimeneti fordított áramvédelem (külső blokkoló dióda szükséges az akkumulátor töltéséhez)
• Integrált PI szűrő a ingadozás csökkentésére
• Alumínium hűtőborda a teljesítményrészen
• Állítható szoftveres védelmek automatikus kimeneti lekapcsolással küszöbértékek túllépése esetén
• Támogatott védelmek: bemeneti alulfeszültség (LUP), kimeneti túlfeszültség (OUP), túláram (OCP), túlterhelés (OPP), túlmelegedés (OTP), időtúllépés (OHP), kapacitáskorlát (OAP)

Ideális a következőkhöz:

• Állítható egyenáramú tápegység fejlesztési, szervizelési és laboratóriumi használatra
• Stabilizált feszültséget igénylő tápellátási eszközök bemeneti ingadozások esetén
• LED-es alkalmazások és áramkorlátozást (CC) igénylő terhelések
• Áramkorlátozással ellátott töltési alkalmazások (külső blokkoló dióda hozzáadásával, az akkumulátor típusától függően)
• Telepítés 5–30 V egyenáramú tápegységgel rendelkező készülékekbe és elosztótáblákba

A csomag tartalma

• ZK-4KX DC-DC átalakító

Miért válassza ezt a terméket?

• A buck és boost módok kombinációja lehetővé teszi a kívánt kimeneti feszültség fenntartását széles bemeneti feszültségtartományban.
• A CC/CV módok lehetővé teszik a feszültség- és áramkorlát egyidejű beállítását a biztonságosabb terhelésüzem érdekében.
• Az LCD valós idejű közvetlen vezérlést biztosít a kulcsfontosságú paraméterek felett
• Állítható védelmek és automatikus kimeneti lekapcsolás határértékek túllépése esetén

Telepítési és üzemeltetési utasítások

• Ügyeljen az IN és OUT csatlakozók helyes csatlakoztatására; az IN és OUT közvetlen csatlakoztatása tilos, és a CC vezérlés hibás működését okozhatja.
• 35 W vagy 3 A feletti hosszú távú működés esetén fokozott hűtést (pl. légáramlást) kell biztosítani.
• A teljes teljesítmény eléréséhez olyan bemeneti feszültséget válasszon, amely elegendő tartalékkal rendelkezik a kívánt kimeneti és terhelési teljesítményhez.
• Akkumulátorok töltésekor az alkalmazás követelményeinek megfelelően csatlakoztasson egy külső fordított áramú blokkoló diódát a kimenethez.

Biztonsági figyelmeztetés

• Ez egy DC-DC átalakító; nagyobb áramok és teljesítmények esetén fennáll a vezetékek és a csatlakozók túlmelegedésének veszélye, ezért megfelelő vezeték-keresztmetszeteket és a csatlakozók minőségi meghúzását kell alkalmazni.
• A helytelen polaritás, rövidzárlat vagy elégtelen hűtés károsíthatja a modult vagy a csatlakoztatott terhelést.
• Munkavégzés közben tartsa be az ESD-szabályokat és az elektronikus eszközök biztonságos kezelését.
