DC-DC pretvarač ZK-4KX buck-boost s LCD-om, CC/CV, 5-30V na 0,5-30V, 0-4A, 50W

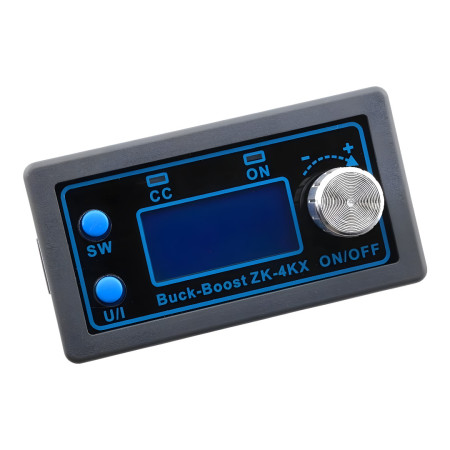

ZK-4KX je DC-DC pretvarač s pojačavanjem/smanjivanjem napona (buck-boost) s regulacijom konstantnog napona (CV) i konstantne struje (CC). Omogućuje kontinuirano podešavanje izlaznog napona i ograničenja struje, prikazuje radne parametre na LCD-u i prikladan je kao podesivi izvor napajanja za napajanje iz istosmjernih ulaza u rasponu od 5–30 V.

Tehničke specifikacije

• Model: ZK-4KX
• Tip: DC-DC buck-boost regulator, CC/CV načini rada
• Ulazni napon: 5-30V DC
• Izlazni napon: 0,5-30 V istosmjerne struje
• Postavka izlazne struje (ograničenje): 0–4,0 A
• Izlazna snaga: 35 W s prirodnim hlađenjem, do 50 W s poboljšanim hlađenjem
• Rezolucija prikaza napona: 0,01 V
• Trenutna rezolucija zaslona: 0,001 A
• Frekvencija prebacivanja: 180 kHz
• Učinkovitost pretvorbe: 88%
• Dimenzije: 79 x 43 x 26 mm
• Težina: 92 g (uključujući pakiranje)

Funkcije i značajke

• LCD zaslon: ulazni napon, izlazni napon, izlazna struja, izlazna snaga, kapacitet (Ah) i vrijeme
• Podešavanje izlaza pomoću rotacijskog enkodera, tipki SW i U/I
• Opcija UKLJUČENO/ISKLJUČENOG izlaza
• Meki start
• Zaštita od polariteta ulaza (anti-obrnuto spajanje)
• Zaštita od povratne struje izlaza (za punjenje baterije potrebna je vanjska blokirna dioda)
• Integrirani PI filtar za smanjenje valovitosti
• Aluminijski hladnjak na dijelu za napajanje
• Podesiva softverska zaštita s automatskim isključivanjem izlaza kada se prekorače pragovi
• Podržane zaštite: podnapon na ulazu (LUP), prenapon na izlazu (OUP), prekomjerna struja (OCP), prekomjerna snaga (OPP), previsoka temperatura (OTP), istek vremena (OHP), ograničenje kapaciteta (OAP)

Idealno za

• Podesivo istosmjerno napajanje za razvoj, servis i laboratorijsku upotrebu
• Napajanje uređaja koji zahtijevaju stabilizirani napon tijekom fluktuacija ulaza
• LED primjene i opterećenja koja zahtijevaju ograničenje struje (CC)
• Punjenje s ograničenjem struje (uz dodatak vanjske blokirne diode ovisno o vrsti baterije)
• Ugradnja u uređaje i razvodne ploče s istosmjernim napajanjem 5–30 V

Sadržaj paketa

• DC-DC pretvarač ZK-4KX

Zašto odabrati ovaj proizvod?

• Kombinacija buck i boost načina rada omogućuje vam održavanje željenog izlaznog napona u širokom rasponu ulaznog napona.
• CC/CV načini rada omogućuju vam istovremeno postavljanje ograničenja napona i struje za sigurniji rad s opterećenjem.
• LCD omogućuje izravnu kontrolu nad ključnim parametrima u stvarnom vremenu
• Podesive zaštite i automatsko isključivanje izlaza kada se prekorače ograničenja

Upute za instalaciju i uporabu

• Pazite na ispravan spoj IN i OUT terminala; izravno spajanje IN i OUT terminala je zabranjeno i uzrokovat će neispravan rad CC kontrolera.
• Za dugotrajni rad iznad 35 W ili iznad 3 A, osigurajte pojačano hlađenje (npr. protok zraka)
• Za punu snagu, odaberite ulazni napon s dovoljnom marginom za željeni izlaz i snagu opterećenja.
• Prilikom punjenja baterija, dodajte vanjsku diodu za blokiranje obrnute struje na izlaz prema zahtjevima primjene.

Sigurnosna obavijest

• Ovo je DC-DC pretvarač snage; pri većim strujama i snagama postoji rizik od pregrijavanja žica i priključaka, koristite odgovarajuće presjeke žica i kvalitetno zatezanje priključaka.
• Nepravilan polaritet, kratki spoj ili nedovoljno hlađenje mogu oštetiti modul ili priključeno opterećenje.
• Pri radu se pridržavajte ESD-a i sigurnog rukovanja elektroničkim uređajima
