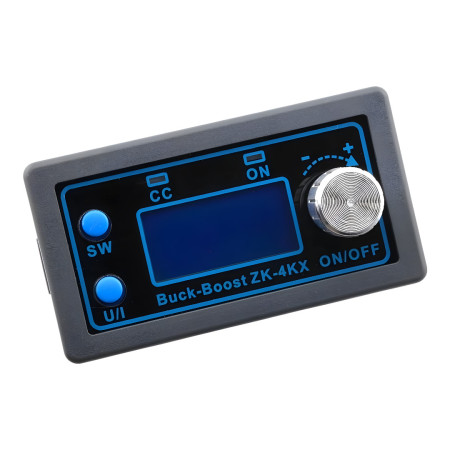

DC-DC menič ZK-4KX buck-boost s LCD, CC/CV, 5-30V na 0,5-30V, 0-4A, 50W

ZK-4KX je DC-DC step-up/step-down (buck-boost) menič s riadením konštantného napätia (CV) a konštantného prúdu (CC). Umožňuje plynulo nastaviť výstupné napätie aj prúdový limit, zobrazuje prevádzkové veličiny na LCD a je vhodný ako nastaviteľný zdroj pre napájanie z DC vstupov v rozsahu 5-30 V.

Technické špecifikácie

• Model: ZK-4KX
• Typ: DC-DC buck-boost regulátor, režimy CC/CV
• Vstupné napätie: 5–30 V DC
• Výstupné napätie: 0,5–30 V DC
• Nastavenie výstupného prúdu (limit): 0–4,0 A
• Výstupný výkon: 35 W pri prirodzenom chladení, až 50 W pri zosilnenom chladení
• Rozlíšenie zobrazenia napätia: 0,01 V
• Rozlíšenie zobrazenia prúdu: 0,001 A
• Spínacia frekvencia: 180 kHz
• Účinnosť konverzie: 88 %
• Rozmery: 79 x 43 x 26 mm
• Hmotnosť: 92 g (vrátane balenia)

Funkcie a vlastnosti

• LCD zobrazenie: vstupné napätie, výstupné napätie, výstupný prúd, výstupný výkon, kapacita (Ah) a čas
• Nastavenie výstupu pomocou rotačného enkódera, tlačidiel SW a U/I
• Možnosť zapnutia/vypnutia výstupu (ON/OFF)
• Soft-štart
• Ochrana proti prepólovaniu na vstupe (anti-reverse connection)
• Ochrana proti spätnému prúdu na výstupe (pre nabíjanie akumulátora je vyžadovaná externá blokovacia dióda)
• Integrovaný PI filter na zníženie zvlnenia
• Hliníkový chladič na výkonovej časti
• Nastaviteľné softvérové ochrany s automatickým odpojením výstupu pri prekročení prahov
• Podporované ochrany: podpätie vstupu (LUP), prepätie výstupu (OUP), nadprúd (OCP), nadvýkon (OPP), prehriatie (OTP), časový limit (OHP), limit kapacity (OAP)

Ideálne pre

• Nastaviteľný DC zdroj pre vývoj, servis a laboratórne použitie
• Napájanie zariadení vyžadujúcich stabilizované napätie pri kolísaní vstupu
• LED aplikácie a záťaže vyžadujúce prúdové obmedzenie (CC)
• Nabíjacia aplikácia s prúdovým limitom (s doplnením externej blokovacej diódy podľa typu akumulátora)
• Zabudovanie do prístrojov a rozvádzačov s DC napájaním 5–30 V

Obsah balenia

• DC-DC menič ZK-4KX

Prečo zvoliť tento produkt

• Kombinácia buck aj boost režimu umožňuje udržať požadované výstupné napätie v širokom rozsahu vstupného napätia
• Režimy CC/CV umožňujú súčasne nastaviť napätie aj prúdový limit pre bezpečnejšiu prevádzku záťaže
• LCD poskytuje priamu kontrolu nad kľúčovými parametrami v reálnom čase
• Nastaviteľné ochrany a automatické odpojenie výstupu pri prekročení limitov

Pokyny na inštaláciu a prevádzku

• Dodržte správne zapojenie svoriek IN a OUT; priame prepojenie IN a OUT je zakázané a spôsobí nefunkčnosť regulácie CC
• Pre dlhodobú prevádzku nad 35 W alebo nad 3 A zaistite zosilnené chladenie (napr. prúdenie vzduchu)
• Pre plný výkon voľte vstupné napätie s dostatočnou rezervou voči požadovanému výstupu a výkonu záťaže
• Pri nabíjaní akumulátorov doplňte na výstup externú blokovaciu diódu proti spätnému prúdu podľa požiadaviek aplikácie

Bezpečnostné upozornenie

• Ide o výkonový DC-DC menič; pri vyšších prúdoch a výkonoch hrozí prehriatie vodičov a svoriek, používajte zodpovedajúce prierezy vodičov a kvalitné dotiahnutie svoriek
• Pri nesprávnej polarite, skrate alebo nedostatočnom chladení môže dôjsť k poškodeniu modulu alebo pripojenej záťaže
• Pri práci dodržujte zásady ESD a bezpečnej manipulácie s elektronickými zariadeniami
