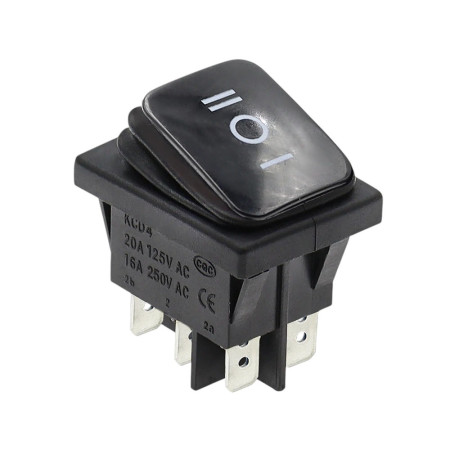

Pravokotno preklopno stikalo KCD4, VKLOP-IZKLOP-VKLOP, IP65, črno 250V/16A

Pravokotno preklopno stikalo tipa KCD4 za montažo na ploščo je zasnovano za preklapljanje vezij v treh položajih (I / O / II). Zaradi zaščite IP65 je primerno tudi za aplikacije s povečanimi zahtevami glede zaščite pred prahom in brizganjem vode.

Tehnične specifikacije

• Tip: KCD4
• Funkcija: VKLOP-IZKLOP-VKLOP (položaj I / O / II)
• Nazivna obremenitev: 16 A pri 250 V AC
• Maks. napetost: 250 V
• Montažna luknja: 30 x 22 mm
• Dimenzije: 31 x 25 x 35 mm
• Višina vgradnje (zahtevana globina v plošči): 28 mm
• Delovna temperatura: -25 do +80 °C
• Zaščita: IP65
• Priključek: 6,3 mm Faston
• Število zatičev: 6
• Oblika: črna

Funkcije in lastnosti

• Tristopenjska zasnova za preklapljanje med dvema vezjema s sredinskim izklopljenim položajem
• Zaklepanje položaja za stabilno nastavitev preklopnega stanja
• Piktogrami zibelke: I / O / II
• Montaža na ploščo v pravokotni izrez
• Priključki za priključitev s 6,3 mm ploščatimi konektorji Faston
• Zaščita IP65 za uporabo v okoljih s povečano količino prahu ali brizgajoče vode

Idealno za

• Aplikacije za nadzorne plošče in stikalne plošče
• Nadzor industrijske opreme in storitev
• Napajalni in stikalni tokokrogi, ki zahtevajo tristopenjsko krmiljenje
• Aplikacije, ki zahtevajo zaščito IP65 na sprednji strani plošče

Vsebina paketa

• Klecno stikalo KCD4

Zakaj izbrati ta izdelek?

• Jasno definirana funkcija VKLOP-IZKLOP-VKLOP z oznako I/O/II
• Standardizirana montaža na ploščo v luknjo 30 x 22 mm
• Enostavna povezava prek 6,3 mm Faston konektorja
• Zaščita IP65 za zahtevnejše delovne pogoje

Navodila za namestitev in uporabo

• Pred namestitvijo preverite velikost montažne luknje 30 x 22 mm in potrebno globino prostora v plošči 28 mm.
• Za povezave uporabite ustrezne 6,3 mm Faston konektorje in žice, dimenzionirane za trenutno obremenitev aplikacije.
• Ožičenje prilagodite specifični funkciji VKLOP-IZKLOP-VKLOP v skladu s shemo naprave; priporočamo, da pred zagonom preverite razporeditev priključkov.

Varnostno obvestilo

• Izdelek je zasnovan za delovanje z nevarno napetostjo (do 250 V AC). Namestitev in servisiranje sme izvajati le, ko je napajanje odklopljeno, in to lahko stori le ustrezno usposobljena oseba.
• Upoštevajte zahteve za varjenje in dimenzioniranje žic v skladu z veljavnimi standardi in parametri vaše aplikacije.
