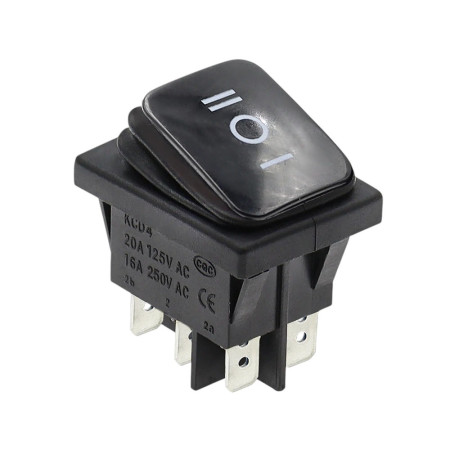

Kolébkový vypínač obdélníkový KCD4, ON-OFF-ON, IP65, černý 250V/16A

Obdélníkový kolébkový vypínač typu KCD4 pro panelovou montáž je určen pro přepínání obvodů ve třech polohách (I / O / II). Díky krytí IP65 je vhodný i pro aplikace se zvýšenými nároky na ochranu proti prachu a stříkající vodě.

Technické specifikace

• Typ: KCD4
• Funkce: ON-OFF-ON (poloha I / O / II)
• Jmenovité zatížení: 16 A při 250 V AC
• Max. napětí: 250 V
• Montážní otvor: 30 x 22 mm
• Rozměry: 31 x 25 x 35 mm
• Zástavbová výška (potřebná hloubka v panelu): 28 mm
• Provozní teplota: -25 až +80 °C
• Krytí: IP65
• Konektor: Faston 6,3 mm
• Počet pinů: 6
• Provedení: černé

Funkce a vlastnosti

• Třípolohové provedení pro přepínání mezi dvěma okruhy se středovou vypnutou polohou
• Aretace poloh pro stabilní nastavení spínacího stavu
• Piktogramy na kolébce: I / O / II
• Panelová montáž do obdélníkového výřezu
• Vývody pro připojení pomocí plochých konektorů Faston 6,3 mm
• Krytí IP65 pro použití v prostředí se zvýšenou prašností nebo výskytem stříkající vody

Ideální pro

• Ovládací panely a rozvaděčové aplikace
• Průmyslová zařízení a servisní ovládání
• Napájecí a přepínací obvody s požadavkem na třípolohové ovládání
• Aplikace vyžadující krytí IP65 na čelní straně panelu

Obsah balení

• Kolébkový vypínač KCD4

Proč zvolit tento produkt

• Jasně definovaná funkce ON-OFF-ON s označením I / O / II
• Standardizovaná panelová montáž do otvoru 30 x 22 mm
• Snadné připojení přes Faston 6,3 mm
• Krytí IP65 pro náročnější provozní podmínky

Pokyny k instalaci a provozu

• Před montáží ověřte rozměr montážního otvoru 30 x 22 mm a potřebnou hloubku prostoru v panelu 28 mm.
• Pro připojení použijte odpovídající protikusy Faston 6,3 mm a vodiče dimenzované na proudové zatížení aplikace.
• Zapojení přizpůsobte konkrétní funkci ON-OFF-ON dle schématu zařízení; doporučujeme ověřit rozložení pinů před uvedením do provozu.

Bezpečnostní upozornění

• Produkt je určen pro práci s nebezpečným napětím (až 250 V AC). Instalaci a servis provádějte pouze při odpojeném napájení a osobou s odpovídající kvalifikací.
• Dodržujte požadavky na jištění a dimenzování vodičů podle platných norem a parametrů Vaší aplikace.
