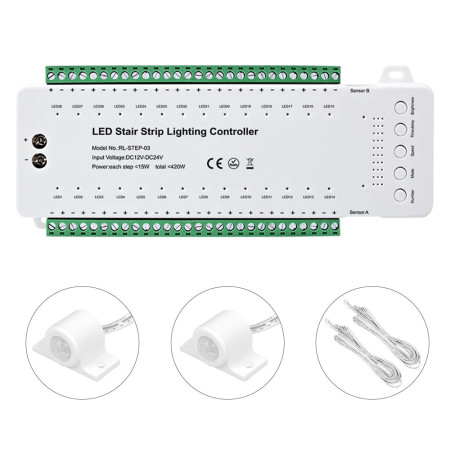

LED krmilnik za stopnice za 28 stopnic s PIR senzorji

RL-STEP-03 je napreden krmilnik LED trakov za osvetlitev stopnic, ki omogoča upravljanje do 28 korakov. Samodejno prižiga posamezne stopnice glede na smer gibanja s pomočjo dveh senzorjev gibanja. Ponuja gladke prehode, nastavljivo hitrost, svetlost in zamik ugašanja, kar omogoča ustvarjanje privlačne in varne osvetlitve stopnic v stanovanjskih in poslovnih prostorih.

Tehnične specifikacije

Napajanje: DC 12–24 V
Število kanalov: do 28 korakov (LED izhodi)
Največja moč: 15 W na korak, skupno do 420 W
Nastavitve funkcij: način, hitrost, svetlost, zamik, število korakov
Hitrost: 10 stopenj (150–1200 ms)
Zamik: 10 stopenj (2–60 s)
Svetlost: 10 stopenj (10–100 %)
Material: PC plastika
Barva: bela
Zaščita: IP20 (za notranjo uporabo)
Upravljanje: s tipkami na napravi in daljinskim upravljalnikom

Varnostna navodila

Napravo priključite samo na napajanje DC 12–24 V. Ne priključujte neposredno na omrežno napetost 230 V. Namestitev izvedite z izklopljenim napajanjem in v suhem okolju. Enota ni vodoodporna (IP20). Ne prekoračite največje dovoljene moči 15 W na izhod.

Povezava

Povežite napajalnik (driver) z napajalnimi priključki krmilnika. Izhode LED1 do LED28 uporabite za posamezne stopnice od spodaj navzgor. Senzor A namestite pri spodnjem delu stopnišča, senzor B pa na vrhu – oba naj gledata v smer gibanja. Po priklopu in vklopu napajanja izvedite osnovne nastavitve.

Krmilne tipke

Krmilnik in daljinski upravljalnik imata tipke: Number, Mode, Speed, Delay in Brightness.

1. Nastavitev števila korakov

Za vstop v način nastavitve držite pritisnjeno tipko Number. Nato s kratkimi pritiski izberite število korakov (1–28). Vsak korak je prikazan z modro signalno LED diodo. Za shranjevanje nastavitve ponovno dolgo pritisnite tipko Number.

2. Izbira načina delovanja (Mode)

S tipko Mode izberite želeni način osvetlitve:

Mode 1 – vse stopnice svetijo hkrati
Mode 2 – osvetlitev po eni stopnici
Mode 3 – dve stopnici svetita hkrati
Mode 4 – gladek prehod po eni stopnici
Mode 5 – tri stopnice svetijo hkrati
Mode 6 – chase efekt po eni stopnici
Mode 7 – chase efekt po dveh stopnicah
Mode 8 – izmenični chase efekt
Mode 9 – samodejno menjavanje načinov 1–8

3. Nastavitev hitrosti (Speed)

S kratkimi pritiski tipke Speed nastavite hitrost prižiganja in ugašanja. Vsaka stopnja je prikazana z rdečo LED diodo:

Speed 1 – 150 ms
Speed 2 – 250 ms
Speed 3 – 350 ms
Speed 4 – 450 ms
Speed 5 – 550 ms
Speed 6 – 650 ms
Speed 7 – 750 ms
Speed 8 – 850 ms
Speed 9 – 1000 ms
Speed 10 – 1200 ms

4. Nastavitev zamika ugašanja (Time Delay)

S tipko Delay lahko nastavite, kako dolgo ostane osvetlitev prižgana po aktivaciji senzorja. Vsaka stopnja je prikazana z modro LED diodo:

2 s, 4 s, 6 s, 8 s, 10 s, 15 s, 20 s, 25 s, 30 s ali 60 s.

5. Nastavitev svetlosti (Dimming)

S tipko Brightness prilagodite intenziteto svetlobe. Svetlost je mogoče nastaviti v desetih korakih od 10 % do 100 %. Vsaka stopnja je prikazana s številom LED diod – 1 dioda = 10 %, 10 diod = 100 %.

Odpravljanje težav

Če luči ne reagirajo, preverite napajanje in polariteto. Če je smer osvetlitve napačna, zamenjajte senzorja A in B. Če nekatere LED trakove ne svetijo, preverite nastavljeno število korakov in moč posameznih izhodov.

Vzdrževanje in garancija

Krmilnik ne zahteva rednega vzdrževanja. Površino očistite s suho krpo. Naprave ne izpostavljajte vodi ali visoki vlagi. Izdelek ima 24-mesečno garancijo od datuma nakupa. Garancija ne velja za poškodbe, povzročene z nepravilno povezavo ali prenapetostjo.

Pomembne informacije

Krmilnik RL-STEP-03 je namenjen za namestitev v notranjih prostorih. Za pravilno delovanje senzorjev jih namestite tako, da pokrivajo celotno širino vhoda in izhoda stopnišča. Primeren za LED trakove 12 V in 24 V s skupno močjo do 420 W.
