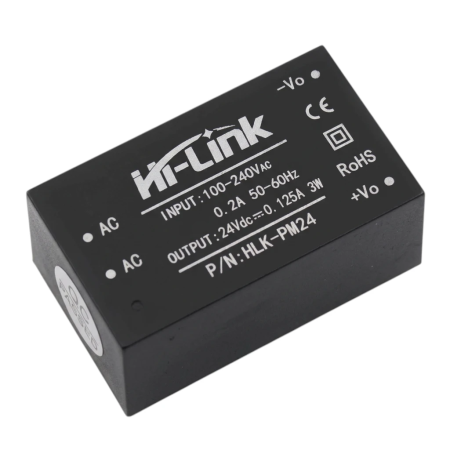

Zasilacz 24V, 0,125A, 3W, HLK-PM24

Moduł zasilania Hi-Link HLK-PM24 służy do przetwarzania napięcia sieciowego prądu przemiennego na napięcie wyjściowe prądu stałego o wartości 24 V. Jest to kompaktowy moduł AC-DC przeznaczony do integracji z urządzeniami elektronicznymi, obwodami sterowania i innymi aplikacjami, w których wymagany jest niewielki, zintegrowany zasilacz z galwanicznie izolowanym wyjściem.

Dane techniczne

Model: HLK-PM24
Typ: Moduł zasilania AC-DC
Moc znamionowa: 3W
Napięcie wyjściowe: 24 V DC
Prąd wyjściowy: 0,125 A
Napięcie wejściowe: 100 do 240 V AC
Zakres napięcia wejściowego: 90 do 264 V AC
Częstotliwość wejściowa: 50 do 60 Hz
Projekt: izolowany moduł zasilacza impulsowego
Konstrukcja montażowa: moduł do montażu w urządzeniu

Funkcje i cechy

Konwersja napięcia sieciowego prądu przemiennego na ustabilizowane napięcie stałe w celu zasilania układów elektronicznych.
Kompaktowa, zamknięta konstrukcja, odpowiednia do montażu na płytce lub w urządzeniu.
Izolowana konstrukcja oddziela sekcję wejściową i wyjściową.
Modułowa konstrukcja pozwala na łatwe zaprojektowanie wbudowanego zasilacza bez konieczności stosowania oddzielnego transformatora sieciowego.
Przeznaczony do montażu stacjonarnego jako część sprzętu elektronicznego.

Idealny dla

Wbudowane zasilacze do urządzeń elektronicznych.
Moduły sterowania i automatyki.
Zasilacz do obwodów wymagających napięcia stałego 24 V.
Elektronika przemysłowa i hobbystyczna w projektowaniu urządzeń zasilanych z sieci.

Zawartość opakowania

1x moduł zasilania Hi-Link HLK-PM24

Dlaczego warto wybrać ten produkt?

Dokładnie zdefiniowane parametry wyjściowe 24 V DC i 0,125 A.
Szeroki zakres napięcia wejściowego sieci umożliwia uniwersalne zastosowanie.
Izolowana konstrukcja odpowiednia do wbudowanych zastosowań zasilających.
Kompaktowe, modułowe rozwiązanie, bez konieczności projektowania własnego zasilacza od podstaw.

Instrukcja instalacji i obsługi

Moduł należy instalować wyłącznie w urządzeniu lub obudowie zapewniającej ochronę przed dotknięciem części będących pod napięciem.
Podczas projektowania okablowania należy zwrócić uwagę na prawidłowe podłączenie zacisków wejściowych prądu przemiennego i wyjściowych biegunów prądu stałego.
Należy zapewnić odpowiednie warunki chłodzenia i montażu, odpowiednie do pracy modułu zasilania.
Instalację należy przeprowadzać przy odłączonym zasilaniu.
Produkt przeznaczony jest do montażu profesjonalnego.

Informacja o bezpieczeństwie

Moduł działa pod napięciem sieciowym od 100 do 240 V AC, co stwarza ryzyko porażenia prądem elektrycznym.
Nieprawidłowe podłączenie może spowodować zwarcie, przegrzanie lub uszkodzenie podłączonego urządzenia.
Nie należy przykrywać modułu materiałem izolacyjnym ani używać go w warunkach uniemożliwiających odprowadzanie ciepła.
Nie używać po uszkodzeniu mechanicznym, narażeniu na wilgoć lub uszkodzeniu izolacji.
Instalację i uruchomienie musi przeprowadzić osoba posiadająca odpowiednie kwalifikacje elektryczne.

Parametry techniczne

Napięcie wejściowe: 100-240 V AC, 50/60 Hz
Napięcie wyjściowe: 24 V DC
Prąd wyjściowy: 0,125 A
Moc wyjściowa: 3 W
Pokrycie: IP20

Instrukcja instalacji i konserwacji zasilaczy impulsowych

Wstęp

Niniejszy podręcznik zawiera ogólne wytyczne dotyczące instalacji i konserwacji zasilaczy impulsowych. Ważne jest, aby przestrzegać wszystkich zasad bezpieczeństwa oraz, w razie potrzeby, skonsultować się ze sprzedawcą w sprawie szczegółowych instrukcji.

1. Zasady bezpieczeństwa

Instalacja przez specjalistę – Instalację i konserwację zasilacza powinno wykonywać wykwalifikowane personel, posiadający odpowiednią wiedzę i doświadczenie w dziedzinie elektrotechniki.
Odłączenie od sieci – Przed rozpoczęciem jakichkolwiek prac przy zasilaczu zawsze odłącz urządzenie od sieci elektrycznej i upewnij się, że nie zostanie przypadkowo ponownie podłączone.
Środki ochrony osobistej – Podczas obsługi zasilacza należy stosować odpowiednie środki ochrony osobistej, takie jak rękawice izolacyjne oraz okulary ochronne.
Uziemienie – Upewnij się, że zasilacz jest prawidłowo uziemiony, aby zapewnić bezpieczeństwo i prawidłowe działanie urządzenia.

2. Instalacja zasilacza

Lokalizacja – Zainstaluj zasilacz w suchym, dobrze wentylowanym miejscu, chronionym przed bezpośrednim działaniem promieni słonecznych, wilgocią oraz ekstremalnymi temperaturami.
Montaż – Zamocuj zasilacz na stabilnej powierzchni przy użyciu odpowiednich elementów montażowych, które zapewnią stabilność i zminimalizują wibracje.
Przestrzeń na chłodzenie – Zapewnij odpowiednią przestrzeń wokół zasilacza dla odprowadzania ciepła i właściwej wentylacji, aby zapobiec przegrzewaniu się urządzenia.

3. Podłączenie elektryczne

Podłączenie wejściowe – Podłącz zasilacz do sieci elektrycznej zgodnie z następującymi oznaczeniami:
- L (Live): Przewód fazowy (zazwyczaj brązowy lub czarny)
- N (Neutral): Przewód neutralny (zazwyczaj niebieski)
- Ziemia (symbol uziemienia): Przewód ochronny (zazwyczaj zielono-żółty)
Podłączenie wyjściowe – Zasilacz może posiadać jeden lub więcej zacisków wyjściowych oznaczonych jako V+ i V-. Jeśli dostępnych jest więcej zacisków wyjściowych i wymagana jest pełna moc, należy je połączyć równolegle, aby zapewnić równomierny rozkład prądu.

4. Konserwacja zasilacza

Regularne kontrole – Regularnie przeprowadzaj wizualne kontrole zasilacza, aby wykryć ewentualne oznaki uszkodzeń, takie jak przegrzanie, korozja lub luźne połączenia.
Czyszczenie – Utrzymuj zasilacz w czystości i bez kurzu. Przed czyszczeniem zawsze odłącz urządzenie od sieci. Do czyszczenia używaj suchej lub lekko wilgotnej ściereczki. Nie używaj agresywnych środków czyszczących.
Sprawdzenie wentylacji – Upewnij się, że otwory wentylacyjne nie są zablokowane, a wentylatory (jeśli są obecne) działają prawidłowo.
Testowanie funkcjonalności – Regularnie sprawdzaj napięcie i prąd wyjściowy, aby zapewnić prawidłowe działanie zasilacza.

5. Ostrzeżenia

Niebezpieczeństwo porażenia prądem – Zasilacze pracują przy wysokim napięciu, które może spowodować poważne obrażenia lub śmierć. Zawsze przestrzegaj zasad bezpieczeństwa i procedur.
Naprawy – Wszelkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel. Nie próbuj przeprowadzać napraw bez odpowiednich kwalifikacji.
Wymiana komponentów – Podczas wymiany komponentów używaj wyłącznie oryginalnych części zamiennych zalecanych przez producenta.

Przestrzegając powyższych wytycznych, zapewnisz bezpieczną i niezawodną pracę zasilacza impulsowego.

Producent

Importer dla UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Republika Czeska,
