Tápegység 24V, 0.125A, 3W, HLK-PM24

5,52 €

5,52 € ÁFA nélkül

5.518588 Áfa nélkül

0,03 € környezetvédelmi adót tartalmaz

check Készleten
Katalógus lap

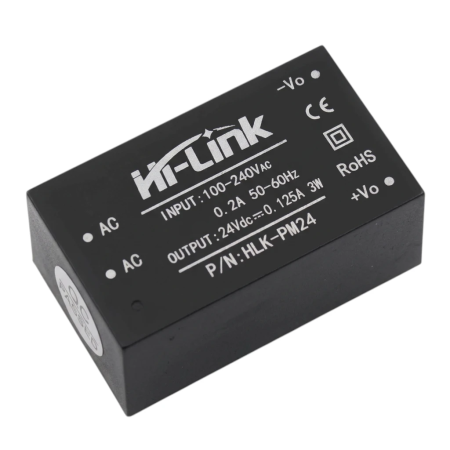

A Hi-Link HLK-PM24 tápegység modul a hálózati váltakozó feszültség 24 V-os egyenfeszültséggé alakítására szolgál. Ez egy kompakt AC-DC modul, amelyet elektronikus eszközökbe, vezérlőáramkörökbe és egyéb alkalmazásokba való integrálásra terveztek, ahol galvanikusan leválasztott kimenettel rendelkező kis integrált tápegységre van szükség.

Műszaki adatok

  • Modell: HLK-PM24
  • Típus: AC-DC tápegység
  • Névleges teljesítmény: 3W
  • Kimeneti feszültség: 24 V DC
  • Kimeneti áram: 0,125 A
  • Bemeneti feszültség: 100–240 V AC
  • Bemeneti feszültségtartomány: 90–264 V AC
  • Bemeneti frekvencia: 50–60 Hz
  • Kialakítás: szigetelt kapcsolóüzemű tápegység modul
  • Szerelési kialakítás: modul a készülékbe történő beépítéshez

Funkciók és jellemzők

  • Váltófeszültség átalakítása stabilizált egyenfeszültséggé elektronikus áramkörök táplálásához.
  • Kompakt, zárt kialakítás, amely alkalmas panelre vagy eszközbe integrálásra.
  • A szigetelt kialakítás elválasztja a bemeneti és kimeneti részeket.
  • A moduláris kialakítás leegyszerűsíti a beépített tápegység kialakítását külön hálózati transzformátor használata nélkül.
  • Elektronikus berendezések részeként fix telepítésre szánták.

Ideális a következőkhöz:

  • Beépített tápegységek elektronikus eszközökhöz.
  • Vezérlő és automatizáló modulok.
  • Tápegység 24 V DC-t igénylő áramkörökhöz.
  • Ipari és hobbielektronika a hálózatról táplált eszközök tervezésében.

A csomag tartalma

  • 1x Hi-Link HLK-PM24 tápegység modul

Miért válassza ezt a terméket?

  • Világosan meghatározott kimeneti paraméterek: 24 V DC és 0,125 A.
  • Széles bemeneti hálózati feszültségtartomány az univerzális használathoz.
  • Szigetelt kialakítás beépített tápellátási alkalmazásokhoz.
  • Kompakt moduláris megoldás anélkül, hogy a saját tápegységét a nulláról kellene megterveznie.

Telepítési és üzemeltetési utasítások

  • A modult csak olyan eszközbe vagy tokozatba szerelje be, amely védelmet nyújt az élő alkatrészek érintése ellen.
  • A kábelezés tervezésekor ügyeljen a bemeneti AC csatlakozók és a kimeneti DC pólusok helyes csatlakoztatására.
  • Biztosítsa a teljesítménymodul működéséhez megfelelő hűtési és rögzítési feltételeket.
  • A telepítést kikapcsolt tápellátás mellett végezze.
  • A termék professzionális telepítésre készült.

Biztonsági figyelmeztetés

  • A modul 100–240 V AC hálózati feszültséggel működik, ami áramütés veszélyét hordozza magában.
  • A helytelen csatlakoztatás rövidzárlatot, túlmelegedést vagy a csatlakoztatott eszköz károsodását okozhatja.
  • Ne takarja le a modult hőszigetelő anyaggal, és ne üzemeltesse olyan körülmények között, amelyek megakadályozzák a hőelvezetést.
  • Ne használja mechanikai sérülés, nedvességnek való kitettség vagy szigeteléskárosodás után.
  • A telepítést és az üzembe helyezést megfelelő villanyszerelői képesítéssel rendelkező személynek kell elvégeznie.
OEM
AM5576
85044090
Bemeneti feszültség
100-240 V AC, 50/60 Hz
Kimeneti feszültség
24 V DC
Kimeneti áram
0,125 A
Kimeneti teljesítmény
3 W
Borító
IP20

Bevezetés

Ez a kézikönyv általános iránymutatásokat nyújt a kapcsolt tápegységek telepítéséhez és karbantartásához. Fontos betartani minden biztonsági előírást, és szükség esetén konzultálni a forgalmazóval a specifikus utasításokkal.

1. Biztonsági előírások

  • Szakértői telepítés – A tápegység telepítését és karbantartását képesített szakembereknek kell végezniük, akik megfelelő ismeretekkel és tapasztalattal rendelkeznek az elektrotechnika területén.
  • Hálózati csatlakozás megszakítása – Mielőtt bármilyen munkát végezne a tápegységen, mindig válassza le az eszközt az elektromos hálózatról, és gondoskodjon arról, hogy ne történjen véletlen csatlakozás.
  • Védőeszközök – A tápegység kezelésekor használjon megfelelő személyi védőfelszerelést, például szigetelő kesztyűt és védőszemüveget.
  • Földelés – Győződjön meg róla, hogy a tápegység megfelelően földelve van, így biztosítva az eszköz biztonságát és helyes működését.

2. Tápegység telepítése

  • Elhelyezés – Telepítse a tápegységet száraz, jól szellőző helyen, közvetlen napfény, nedvesség és szélsőséges hőmérsékletek elől védve.
  • Rögzítés – Rögzítse a tápegységet egy stabil felületre megfelelő rögzítőelemekkel, amelyek biztosítják a stabilitást és minimalizálják a rezgéseket.
  • Hűtési tér – Biztosítson elegendő helyet a tápegység körül a hőelvezetéshez és a megfelelő szellőzéshez, hogy elkerülje az eszköz túlmelegedését.

3. Elektromos csatlakozás

  • Bemeneti csatlakozás – Csatlakoztassa a tápegységet az elektromos hálózathoz a következő jelölések szerint:
    • L (Live): Fázisvezető (általában barna vagy fekete)
    • N (Neutral): Semleges vezető (általában kék)
    • Föld (földelési szimbólum): Védővezető (általában zöld-sárga)
  • Kimeneti csatlakozás – A tápegység egy vagy több kimeneti csatlakozóval rendelkezhet, amelyeket V+ és V- jelzéssel látnak el. Ha több kimenet áll rendelkezésre és teljes teljesítményre van szükség, ezeket a kimeneteket párhuzamosan kell összekapcsolni az egyenletes áramelosztás érdekében.

4. A tápegység karbantartása

  • Rendszeres ellenőrzések – Végezzen rendszeres vizuális ellenőrzéseket a tápegységen, hogy észrevegyen esetleges károsodás jeleit, mint például túlmelegedés, korrózió vagy laza csatlakozások.
  • Tisztítás – Tartsa a tápegységet tisztán és pormentesen. Mielőtt tisztítaná, mindig válassza le az eszközt a hálózatról. Tisztításhoz használjon száraz vagy enyhén nedves ruhát. Ne használjon agresszív tisztítószereket.
  • Szellőzés ellenőrzése – Győződjön meg róla, hogy a szellőzőnyílások nincsenek eltömődve, és hogy a ventilátorok (ha vannak) megfelelően működnek.
  • Funkcionális tesztelés – Rendszeresen ellenőrizze a kimeneti feszültséget és áramot, hogy biztosítsa a tápegység helyes működését.

5. Figyelmeztetések

  • Elektromos áram általi áramütés veszélye – A tápegységek magas feszültséggel működnek, ami súlyos sérülést vagy halált okozhat. Mindig tartsa be a biztonsági előírásokat és eljárásokat.
  • Javítások – Bármilyen javítást csak képesített szakemberek végezhetnek. Ne próbálkozzon javításokkal a szükséges képesítés nélkül.
  • Alkatrészek cseréje – Az alkatrészek cseréjekor csak a gyártó által javasolt eredeti pótalkatrészeket használja.

A fent említett utasítások betartásával biztosítható a kapcsolt tápegység biztonságos és megbízható működése.

EU importőr: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Csehország,
