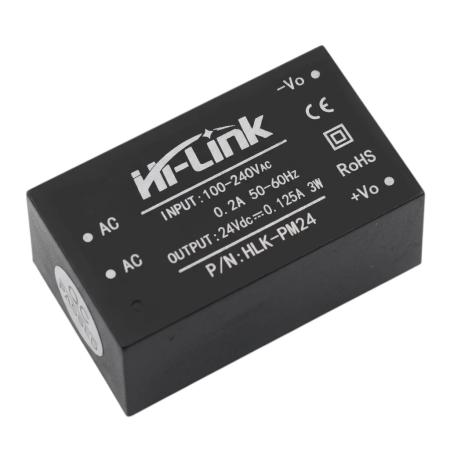

Kompaktní napájecí AC-DC modul HLK-PM24 s výstupem 24V
zoom_out_map
chevron_left chevron_right

Napájecí zdroj 24V, 0.125A, 3W, HLK-PM24

Napájecí zdroj 24V, 0.125A, 3W, HLK-PM24 je mimořádně malý izolovaný AC-DC modul s galvanickým oddělením. Spolehlivě převádí síťové napětí na 24 V DC a je ideální pro vestavbu do elektroniky, řídicích obvodů a kompaktních zařízení.

133,88 Kč

133,88 Kč bez DPH

133.881322 Bez DPH

vč. recyklačního poplatku 0,84 Kč

Nejnižší cena za posledních 30 dní: 133,88 Kč
check Skladem
Katalogový list

Napájecí modul Hi-Link HLK-PM24 slouží k převodu síťového střídavého napětí na stejnosměrné výstupní napětí 24 V. Jde o kompaktní AC-DC modul určený pro vestavbu do elektronických zařízení, řídicích obvodů a dalších aplikací, kde je požadováno malé integrované napájení s galvanicky odděleným výstupem.

Technické specifikace

  • Model: HLK-PM24
  • Typ: AC-DC napájecí modul
  • Jmenovitý výkon: 3 W
  • Výstupní napětí: 24 V DC
  • Výstupní proud: 0,125 A
  • Vstupní napětí: 100 až 240 V AC
  • Rozsah vstupního napětí: 90 až 264 V AC
  • Vstupní frekvence: 50 až 60 Hz
  • Konstrukce: izolovaný spínaný napájecí modul
  • Montážní provedení: modul pro osazení do zařízení

Funkce a vlastnosti

  • Převod síťového AC napětí na stabilizované DC napětí pro napájení elektronických obvodů.
  • Kompaktní uzavřené provedení vhodné pro integraci na desku nebo do přístroje.
  • Izolované provedení odděluje vstupní a výstupní část.
  • Modulová konstrukce zjednodušuje návrh vestavného napájení bez použití samostatného síťového transformátoru.
  • Určeno pro pevnou instalaci jako součást elektronického zařízení.

Ideální pro

  • Vestavná napájení elektronických zařízení.
  • Řídicí a automatizační moduly.
  • Napájení obvodů s požadavkem na 24 V DC.
  • Průmyslovou a hobby elektroniku při návrhu zařízení se síťovým napájením.

Obsah balení

  • 1x napájecí modul Hi-Link HLK-PM24

Proč zvolit tento produkt

  • Jasně určené výstupní parametry 24 V DC a 0,125 A.
  • Široký rozsah vstupního síťového napětí pro univerzální použití.
  • Izolované provedení vhodné pro vestavné napájecí aplikace.
  • Kompaktní modulové řešení bez nutnosti návrhu vlastního síťového zdroje od základu.

Pokyny k instalaci a provozu

  • Modul instalujte pouze do zařízení nebo krytu, který zajišťuje ochranu před dotykem živých částí.
  • Při návrhu zapojení dodržte správné připojení vstupních AC svorek a výstupních DC pólů.
  • Zajistěte dostatečné chlazení a montážní podmínky odpovídající provozu napájecího modulu.
  • Instalaci provádějte při odpojeném napájení.
  • Výrobek je určen pro odbornou montáž.

Bezpečnostní upozornění

  • Modul pracuje se síťovým napětím 100 až 240 V AC, které představuje riziko úrazu elektrickým proudem.
  • Nesprávné zapojení může vést ke zkratu, přehřátí nebo poškození připojeného zařízení.
  • Nezakrývejte modul tepelně izolačním materiálem a neprovozujte jej v podmínkách, které brání odvodu tepla.
  • Nepoužívejte po mechanickém poškození, po zasažení vlhkostí nebo při porušení izolace.
  • Montáž a uvedení do provozu musí provádět osoba s odpovídající elektrotechnickou kvalifikací.
OEM
AM5576
85044090
Vstupní napětí
100-240 V AC, 50/60 Hz
Výstupní napětí
24 V DC
Výstupní proud
0,125 A
Výstupní výkon
3 W
Krytí
IP20

Úvod

Tento manuál poskytuje obecné pokyny pro instalaci a údržbu spínaných napájecích zdrojů. Je důležité dodržovat všechny bezpečnostní pokyny a případně konzultovat specifické instrukce s prodejcem.

1. Bezpečnostní pokyny

  • Odborná instalace – Instalaci a údržbu napájecího zdroje by měl provádět kvalifikovaný personál s odpovídajícími znalostmi a zkušenostmi v oblasti elektrotechniky.
  • Odpojení od sítě – Před zahájením jakýchkoli prací na napájecím zdroji vždy odpojte zařízení od elektrické sítě a zajistěte, aby nemohlo dojít k neúmyslnému připojení.
  • Ochranné pomůcky – Při manipulaci s napájecím zdrojem používejte vhodné osobní ochranné prostředky, jako jsou izolační rukavice a ochranné brýle.
  • Uzemnění – Ujistěte se, že napájecí zdroj je správně uzemněn, aby byla zajištěna bezpečnost a správná funkce zařízení.

2. Instalace napájecího zdroje

  • Umístění – Instalujte napájecí zdroj v suchém, dobře větraném prostoru, chráněném před přímým slunečním zářením, vlhkostí a extrémními teplotami.
  • Montáž – Upevněte napájecí zdroj na pevný povrch pomocí vhodných upevňovacích prvků, které zajistí stabilitu a minimalizují vibrace.
  • Prostor pro chlazení – Zajistěte dostatečný prostor kolem napájecího zdroje pro odvod tepla a správnou ventilaci, aby nedošlo k přehřátí zařízení.

3. Elektrické připojení

  • Vstupní připojení – Napájecí zdroj připojte k elektrické síti podle následujících označení:
    • L (Live): Fázový vodič (obvykle hnědý nebo černý)
    • N (Neutral): Neutrální vodič (obvykle modrý)
    • Zem (symbol uzemnění): Ochranný vodič (obvykle zeleno-žlutý)
  • Výstupní připojení – Napájecí zdroj může mít jeden nebo více výstupních svorek označených jako V+ a V-. Pokud je k dispozici více výstupních svorek a je požadován plný výkon zdroje, je nutné tyto výstupy propojit paralelně, aby byla zajištěna rovnoměrná distribuce proudu.

4. Údržba napájecího zdroje

  • Pravidelné kontroly – Provádějte pravidelné vizuální kontroly napájecího zdroje, abyste zjistili případné známky poškození, jako jsou přehřátí, koroze nebo uvolněné spoje.
  • Čištění – Udržujte napájecí zdroj čistý a bez prachu. Před čištěním vždy odpojte zařízení od sítě. K čištění použijte suchý nebo mírně navlhčený hadřík. Nepoužívejte agresivní čisticí prostředky.
  • Kontrola ventilace – Ujistěte se, že ventilační otvory nejsou blokovány a ventilátory (pokud jsou přítomny) fungují správně.
  • Testování funkčnosti – Pravidelně testujte výstupní napětí a proud, aby byla zajištěna správná funkce napájecího zdroje.

5. Upozornění

  • Nebezpečí úrazu elektrickým proudem – Napájecí zdroje pracují s vysokým napětím, které může způsobit vážné zranění nebo smrt. Vždy dodržujte bezpečnostní pokyny a postupy.
  • Opravy – Jakékoli opravy by měly být prováděny pouze kvalifikovaným personálem. Nepokoušejte se o opravy bez potřebné kvalifikace.
  • Výměna komponentů – Při výměně komponentů používejte pouze originální náhradní díly doporučené výrobcem.

Dodržováním výše uvedených pokynů zajistíte bezpečný a spolehlivý provoz spínaného napájecího zdroje.

Importér pro EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
