Hi-Link HLK-PM24 AC-DC modul 24V 0,125A 3W

Napájací zdroj 24V, 0.125A, 3W, HLK-PM24

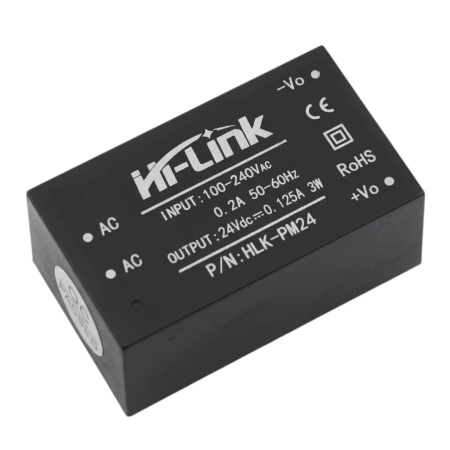

Napájací modul Hi-Link HLK-PM24 slúži na prevod sieťového striedavého napätia na jednosmerné výstupné napätie 24 V. Ide o kompaktný AC-DC modul určený pre vstavanie do elektronických zariadení, riadiacich obvodov a ďalších aplikácií, kde je požadované malé integrované napájanie s galvanicky oddeleným výstupom.

Technické špecifikácie

Model: HLK-PM24
Typ: AC-DC napájací modul
Menovitý výkon: 3 W
Výstupné napätie: 24 V DC
Výstupný prúd: 0,125 A
Vstupné napätie: 100 až 240 V AC
Rozsah vstupného napätia: 90 až 264 V AC
Vstupná frekvencia: 50 až 60 Hz
Konštrukcia: izolovaný spínaný napájací modul
Montážne prevedenie: modul pre osadenie do zariadenia

Funkcie a vlastnosti

Prevod sieťového AC napätia na stabilizované DC napätie pre napájanie elektronických obvodov.
Kompaktné uzavreté prevedenie vhodné na integráciu na dosku alebo do prístroja.
Izolované prevedenie oddeľuje vstupnú a výstupnú časť.
Modulová konštrukcia zjednodušuje návrh vstavaného napájania bez použitia samostatného sieťového transformátora.
Určené na pevnú inštaláciu ako súčasť elektronického zariadenia.

Ideálne pre

Vstavané napájanie elektronických zariadení.
Riadiace a automatizačné moduly.
Napájanie obvodov s požiadavkou na 24 V DC.
Priemyselnú a hobby elektroniku pri návrhu zariadenia so sieťovým napájaním.

Obsah balenia

1x napájací modul Hi-Link HLK-PM24

Prečo zvoliť tento produkt

Jasne určené výstupné parametre 24 V DC a 0,125 A.
Široký rozsah vstupného sieťového napätia na univerzálne použitie.
Izolované prevedenie vhodné pre vstavané napájacie aplikácie.
Kompaktné modulové riešenie bez nutnosti návrhu vlastného sieťového zdroja od základu.

Pokyny na inštaláciu a prevádzku

Modul inštalujte iba do zariadenia alebo krytu, ktorý zaisťuje ochranu pred dotykom živých častí.
Pri návrhu zapojenia dodržte správne pripojenie vstupných AC svoriek a výstupných DC pólov.
Zaistite dostatočné chladenie a montážne podmienky zodpovedajúce prevádzke napájacieho modulu.
Inštaláciu vykonávajte pri odpojenom napájaní.
Výrobok je určený na odbornú montáž.

Bezpečnostné upozornenie

Modul pracuje so sieťovým napätím 100 až 240 V AC, ktoré predstavuje riziko úrazu elektrickým prúdom.
Nesprávne zapojenie môže viesť k skratu, prehriatiu alebo poškodeniu pripojeného zariadenia.
Nezakrývajte modul tepelne izolačným materiálom a neprevádzkujte ho v podmienkach, ktoré bránia odvodu tepla.
Nepoužívajte po mechanickom poškodení, po zasiahnutí vlhkosťou alebo pri porušení izolácie.
Montáž a uvedenie do prevádzky musí vykonávať osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.

Tabuľka dát

Vstupné napätie: 100-240 V AC, 50/60 Hz
Výstupné napätie: 24 V DC
Výstupný prúd: 0,125 A
Výstupný výkon: 3 W
Krytie: IP20

Manuál pre inštaláciu a údržbu spínaných zdrojov

Úvod

Tento manuál poskytuje všeobecné pokyny pre inštaláciu a údržbu spínaných napájacích zdrojov. Je dôležité dodržiavať všetky bezpečnostné pokyny a prípadne konzultovať špecifické inštrukcie s predajcom.

1. Bezpečnostné pokyny

Odborná inštalácia – Inštaláciu a údržbu napájacieho zdroja by mal vykonávať kvalifikovaný personál s príslušnými znalosťami a skúsenosťami v oblasti elektrotechniky.
Odpojenie od siete – Pred začatím akýchkoľvek prác na napájacom zdroji vždy odpojte zariadenie od elektrickej siete a zabezpečte, aby nedošlo k neúmyselnému pripojeniu.
Ochranné pomôcky – Pri manipulácii s napájacím zdrojom používajte vhodné osobné ochranné prostriedky, ako sú izolačné rukavice a ochranné okuliare.
Uzemnenie – Uistite sa, že napájací zdroj je správne uzemnený, aby bola zabezpečená bezpečnosť a správna funkcia zariadenia.

2. Inštalácia napájacieho zdroja

Umiestnenie – Inštalujte napájací zdroj v suchom, dobre vetranom priestore, chránenom pred priamym slnečným žiarením, vlhkosťou a extrémnymi teplotami.
Montáž – Upevnite napájací zdroj na pevnú plochu pomocou vhodných upevňovacích prvkov, ktoré zabezpečia stabilitu a minimalizujú vibrácie.
Priestor pre chladenie – Zabezpečte dostatočný priestor okolo napájacieho zdroja pre odvod tepla a správnu ventiláciu, aby nedošlo k prehriatiu zariadenia.

3. Elektrické pripojenie

Vstupné pripojenie – Napájací zdroj pripojte k elektrickej sieti podľa nasledujúcich označení:
- L (Live): Fázový vodič (zvyčajne hnedý alebo čierny)
- N (Neutral): Neutrálny vodič (zvyčajne modrý)
- Zem (symbol uzemnenia): Ochranný vodič (zvyčajne zeleno-žltý)
Výstupné pripojenie – Napájací zdroj môže mať jednu alebo viac výstupných svoriek označených ako V+ a V-. Ak je k dispozícii viac výstupných svoriek a je požadovaný plný výkon zdroja, je potrebné tieto výstupy prepojiť paralelne, aby bola zabezpečená rovnomerná distribúcia prúdu.

4. Údržba napájacieho zdroja

Pravidelné kontroly – Vykonávajte pravidelné vizuálne kontroly napájacieho zdroja, aby ste zistili prípadné známky poškodenia, ako sú prehriatie, korózia alebo uvoľnené spoje.
Čistenie – Udržujte napájací zdroj čistý a bez prachu. Pred čistením vždy odpojte zariadenie od siete. Na čistenie použite suchú alebo mierne navlhčenú handru. Nepoužívajte agresívne čistiace prostriedky.
Kontrola ventilácie – Uistite sa, že ventilačné otvory nie sú zablokované a ventilátory (ak sú prítomné) fungujú správne.
Testovanie funkčnosti – Pravidelne testujte výstupné napätie a prúd, aby bola zabezpečená správna funkcia napájacieho zdroja.

5. Upozornenia

Nebezpečenstvo úrazu elektrickým prúdom – Napájacie zdroje pracujú s vysokým napätím, ktoré môže spôsobiť vážne zranenie alebo smrť. Vždy dodržiavajte bezpečnostné pokyny a postupy.
Opravy – Akékoľvek opravy by mali byť vykonávané iba kvalifikovaným personálom. Nepokúšajte sa o opravy bez potrebnej kvalifikácie.
Výmena komponentov – Pri výmene komponentov používajte iba originálne náhradné diely odporúčané výrobcom.

Dodržiavaním vyššie uvedených pokynov zabezpečíte bezpečný a spoľahlivý chod spínaného napájacieho zdroja.
