Sursă de alimentare 24V, 0.125A, 3W, HLK-PM24

5,52 €

5,52 € fără TVA

5.518588 Fara TVA

Inclusiv 0,03 € pentru ecotaxa

check În stoc
Descărcați PDF

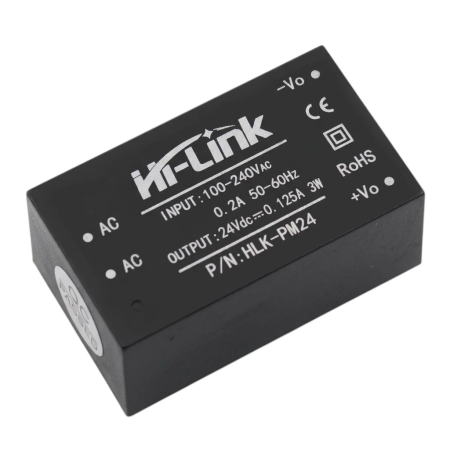

Modulul de alimentare Hi-Link HLK-PM24 este utilizat pentru a converti tensiunea de rețea alternativă într-o tensiune de ieșire continuă de 24 V. Este un modul compact AC-DC conceput pentru integrarea în dispozitive electronice, circuite de control și alte aplicații în care este necesară o sursă de alimentare integrată de dimensiuni reduse, cu o ieșire izolată galvanic.

Specificații tehnice

  • Model: HLK-PM24
  • Tip: Modul de alimentare AC-DC
  • Putere nominală: 3W
  • Tensiune de ieșire: 24 V CC
  • Curent de ieșire: 0,125A
  • Tensiune de intrare: 100 până la 240 V CA
  • Interval de tensiune de intrare: 90 până la 264 V CA
  • Frecvență de intrare: 50 până la 60 Hz
  • Design: modul de alimentare în comutație izolat
  • Design de montare: modul pentru instalare în dispozitiv

Funcții și caracteristici

  • Conversia tensiunii alternative de la rețea în tensiune continuă stabilizată pentru alimentarea circuitelor electronice.
  • Design compact închis, potrivit pentru integrarea pe o placă de bază sau într-un dispozitiv.
  • Designul izolat separă secțiunile de intrare și ieșire.
  • Designul modular simplifică proiectarea unei surse de alimentare încorporate fără utilizarea unui transformator de rețea separat.
  • Destinat instalării fixe ca parte a unui echipament electronic.

Ideal pentru

  • Surse de alimentare încorporate pentru dispozitive electronice.
  • Module de control și automatizare.
  • Sursă de alimentare pentru circuite care necesită 24 V CC.
  • Electronică industrială și de hobby în proiectarea dispozitivelor alimentate de la rețea.

Conținutul pachetului

  • 1x Modul de alimentare Hi-Link HLK-PM24

De ce să alegeți acest produs?

  • Parametri de ieșire clar definiți de 24 V CC și 0,125 A.
  • Gamă largă de tensiune de intrare pentru utilizare universală.
  • Design izolat, potrivit pentru aplicații de alimentare încorporate.
  • Soluție modulară compactă, fără a fi nevoie să vă proiectați propria sursă de alimentare de la zero.

Instrucțiuni de instalare și utilizare

  • Instalați modulul numai într-un dispozitiv sau o carcasă care oferă protecție împotriva atingerii pieselor aflate sub tensiune.
  • La proiectarea cablajului, asigurați-vă că conectați corect bornele de intrare CA și polii de ieșire CC.
  • Asigurați condiții suficiente de răcire și montare adecvate pentru funcționarea modulului de alimentare.
  • Efectuați instalarea cu alimentarea deconectată.
  • Produsul este destinat instalării profesionale.

Notificare de siguranță

  • Modulul funcționează cu o tensiune de rețea cuprinsă între 100 și 240 V CA, ceea ce prezintă risc de electrocutare.
  • Conectarea incorectă poate duce la scurtcircuit, supraîncălzire sau deteriorarea dispozitivului conectat.
  • Nu acoperiți modulul cu material termoizolant și nu îl utilizați în condiții care împiedică disiparea căldurii.
  • Nu utilizați după deteriorări mecanice, expunere la umiditate sau deteriorarea izolației.
  • Instalarea și punerea în funcțiune trebuie efectuate de către o persoană cu calificări electrice corespunzătoare.
OEM
AM5576
85044090
Tensiune de intrare
100-240 V AC, 50/60 Hz
Tensiune de ieșire
24 V DC
Curent de ieșire
0,125 A
Putere de iesire
3 W
Acoperi
IP20

Introducere

Acest manual oferă instrucțiuni generale pentru instalarea și întreținerea surselor de alimentare comutate. Este important să respectați toate instrucțiunile de siguranță și, dacă este necesar, să consultați instrucțiunile specifice cu vânzătorul.

1. Instrucțiuni de siguranță

  • Instalare profesională – Instalarea și întreținerea sursei de alimentare trebuie efectuate de personal calificat, cu cunoștințe și experiență adecvate în domeniul electrotehnicii.
  • Deconectarea de la rețea – Înainte de a începe orice lucrare la sursa de alimentare, deconectați întotdeauna dispozitivul de la rețeaua electrică și asigurați-vă că nu se poate realiza o reconectare accidentală.
  • Echipament de protecție – Când manipulați sursa de alimentare, utilizați echipamente de protecție personală adecvate, cum ar fi mănuși izolante și ochelari de protecție.
  • Împământare – Asigurați-vă că sursa de alimentare este corect împământată pentru a garanta siguranța și funcționarea optimă a dispozitivului.

2. Instalarea sursei de alimentare

  • Amplasare – Instalați sursa de alimentare într-un spațiu uscat, bine ventilat, protejat de lumina directă a soarelui, umiditate și temperaturi extreme.
  • Montare – Fixați sursa de alimentare pe o suprafață solidă, utilizând elemente de fixare adecvate, care asigură stabilitatea și minimizează vibrațiile.
  • Spațiu pentru răcire – Asigurați un spațiu suficient în jurul sursei de alimentare pentru disiparea căldurii și o ventilație corespunzătoare, pentru a preveni supraîncălzirea dispozitivului.

3. Conexiune electrică

  • Conexiune de intrare – Conectați sursa de alimentare la rețeaua electrică conform următoarelor indicații:
    • L (Live): Conductorul de fază (de obicei maro sau negru)
    • N (Neutral): Conductor neutru (de obicei albastru)
    • Împământare (simbol de împământare): Conductor de protecție (de obicei verde-galben)
  • Conexiune de ieșire – Sursa de alimentare poate avea una sau mai multe borne de ieșire etichetate ca V+ și V-. Dacă sunt disponibile mai multe borne și se solicită puterea maximă, acestea trebuie conectate în paralel pentru a asigura o distribuție uniformă a curentului.

4. Întreținerea sursei de alimentare

  • Verificări regulate – Efectuați inspecții vizuale periodice ale sursei de alimentare pentru a detecta eventuale semne de deteriorare, cum ar fi supraîncălzirea, coroziunea sau conexiunile slăbite.
  • Curățare – Mențineți sursa de alimentare curată și fără praf. Înainte de curățare, deconectați întotdeauna dispozitivul de la rețea. Folosiți o cârpă uscată sau ușor umedă și evitați produsele de curățare agresive.
  • Verificarea ventilației – Asigurați-vă că orificiile de ventilație nu sunt blocate și că ventilatoarele (dacă sunt prezente) funcționează corespunzător.
  • Testarea funcționalității – Testați regulat tensiunea și curentul de ieșire pentru a asigura funcționarea corectă a sursei de alimentare.

5. Avertismente

  • Pericolul de electrocutare – Sursele de alimentare funcționează cu tensiuni înalte, care pot provoca răni grave sau chiar deces. Respectați întotdeauna instrucțiunile și procedurile de siguranță.
  • Reparații – Orice reparație trebuie efectuată doar de personal calificat. Nu încercați reparații fără calificările necesare.
  • Înlocuirea componentelor – Când înlocuiți componentele, utilizați doar piese originale recomandate de producător.

Respectând instrucțiunile de mai sus, veți asigura funcționarea sigură și fiabilă a sursei de alimentare comutate.

Importator pentru UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Republica Cehă,
