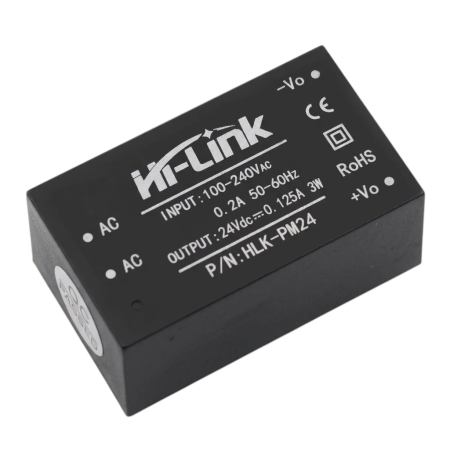

Napajanje 24V, 0,125A, 3W, HLK-PM24

Hi-Link HLK-PM24 modul napajanja koristi se za pretvorbu izmjeničnog mrežnog napona u istosmjerni izlazni napon od 24 V. To je kompaktni AC-DC modul dizajniran za integraciju u elektroničke uređaje, upravljačke krugove i druge primjene gdje je potrebno malo integrirano napajanje s galvanski izoliranim izlazom.

Tehničke specifikacije

Model: HLK-PM24
Vrsta: AC-DC modul napajanja
Nazivna snaga: 3W
Izlazni napon: 24 V DC
Izlazna struja: 0,125 A
Ulazni napon: 100 do 240 V AC
Raspon ulaznog napona: 90 do 264 V AC
Ulazna frekvencija: 50 do 60 Hz
Dizajn: izolirani modul preklopnog napajanja
Montažni dizajn: modul za ugradnju u uređaj

Funkcije i značajke

Pretvorba izmjeničnog mrežnog napona u stabilizirani istosmjerni napon za napajanje elektroničkih krugova.
Kompaktni zatvoreni dizajn pogodan za integraciju na ploču ili u uređaj.
Izolirani dizajn odvaja ulazni i izlazni dio.
Modularni dizajn pojednostavljuje dizajn ugrađenog napajanja bez upotrebe zasebnog mrežnog transformatora.
Namijenjeno za fiksnu ugradnju kao dio elektroničke opreme.

Idealno za

Ugrađeni izvori napajanja za elektroničke uređaje.
Moduli za upravljanje i automatizaciju.
Napajanje za strujne krugove koji zahtijevaju 24 V DC.
Industrijska i hobi elektronika u dizajnu uređaja napajanih iz mreže.

Sadržaj paketa

1x Hi-Link HLK-PM24 modul napajanja

Zašto odabrati ovaj proizvod?

Jasno definirani izlazni parametri od 24 V DC i 0,125 A.
Širok raspon ulaznog mrežnog napona za univerzalnu upotrebu.
Izolirani dizajn pogodan za ugrađene energetske primjene.
Kompaktno modularno rješenje bez potrebe za dizajniranjem vlastitog napajanja od nule.

Upute za instalaciju i uporabu

Modul instalirajte samo u uređaj ili kućište koje pruža zaštitu od dodirivanja dijelova pod naponom.
Prilikom projektiranja ožičenja, osigurajte ispravno spajanje ulaznih AC terminala i izlaznih DC polova.
Osigurajte dovoljne uvjete hlađenja i montaže prikladne za rad modula napajanja.
Izvršite instalaciju s isključenim napajanjem.
Proizvod je namijenjen profesionalnoj ugradnji.

Sigurnosna obavijest

Modul radi s mrežnim naponom od 100 do 240 V AC, što predstavlja opasnost od strujnog udara.
Nepravilno spajanje može dovesti do kratkog spoja, pregrijavanja ili oštećenja spojenog uređaja.
Ne prekrivajte modul toplinskom izolacijskim materijalom niti ga koristite u uvjetima koji sprječavaju odvođenje topline.
Ne koristiti nakon mehaničkih oštećenja, izlaganja vlazi ili oštećenja izolacije.
Instalaciju i puštanje u rad mora izvršiti osoba s odgovarajućim električarskim kvalifikacijama.

Podaci

Ulazni napon: 100-240 V AC, 50/60 Hz
Izlazni napon: 24 V DC
Izlazna struja: 0,125 A
Izlazna snaga: 3 W
Pokriti: IP20

Priručnik za instalaciju i održavanje prekidačkih napajanja

Uvod

Ovaj priručnik pruža opće smjernice za instalaciju i održavanje preklopnih napajnih izvora. Važno je poštovati sve sigurnosne smjernice i, po potrebi, konzultirati specifične upute s prodavačem.

1. Sigurnosne smjernice

Stručna instalacija – Instalaciju i održavanje napajnog izvora treba obavljati kvalificirano osoblje s odgovarajućim znanjem i iskustvom u području elektrotehnike.
Odspajanje s mreže – Prije početka bilo kakvih radova na napajnom izvoru, uvijek isključite uređaj iz električne mreže i osigurajte da se ne dogodi nenamjerno spajanje.
Zaštitna oprema – Pri rukovanju napajnim izvorom koristite odgovarajuću osobnu zaštitnu opremu, poput izolacijskih rukavica i zaštitnih naočala.
Uzemljenje – Provjerite je li napajni izvor pravilno uzemljen kako bi se osigurala sigurnost i pravilno funkcioniranje uređaja.

2. Instalacija napajnog izvora

Umještanje – Instalirajte napajni izvor u suhom, dobro prozračenom prostoru, zaštićenom od izravne sunčeve svjetlosti, vlage i ekstremnih temperatura.
Montiranje – Pričvrstite napajni izvor na čvrstu površinu pomoću odgovarajućih montažnih elemenata koji osiguravaju stabilnost i minimiziraju vibracije.
Prostor za hlađenje – Osigurajte dovoljno prostora oko napajnog izvora za odvod topline i pravilnu ventilaciju, kako bi se spriječilo pregrijavanje uređaja.

3. Električno priključivanje

Ulazno spajanje – Napajni izvor spojite na električnu mrežu prema sljedećim oznakama:
- L (Live): Fazni vod (obično smeđi ili crni)
- N (Neutral): Neutralni vod (obično plavi)
- Zem (simbol uzemljenja): Zaštitni vod (obično zeleno-žuti)
Izlazno spajanje – Napajni izvor može imati jedan ili više izlaznih priključaka označenih kao V+ i V-. Ako je dostupno više izlaznih priključaka i ako je potrebna puna snaga, ove priključke je potrebno spojiti paralelno kako bi se osigurala ravnomjerna raspodjela struje.

4. Održavanje napajnog izvora

Redoviti pregledi – Redovito provodite vizualne preglede napajnog izvora kako biste otkrili eventualne znakove oštećenja, poput pregrijavanja, korozije ili labavih spojeva.
Čišćenje – Održavajte napajni izvor čistim i bez prašine. Prije čišćenja uvijek isključite uređaj iz mreže. Za čišćenje koristite suhu ili lagano vlažnu krpu. Nemojte koristiti agresivna sredstva za čišćenje.
Provjera ventilacije – Provjerite jesu li ventilacijski otvori slobodni i da ventilatori (ako su prisutni) rade ispravno.
Testiranje funkcionalnosti – Redovito provjeravajte izlazni napon i struju kako biste osigurali ispravno funkcioniranje napajnog izvora.

5. Upozorenja

Opasnost od strujnog udara – Napajni izvori rade s visokim naponom, što može uzrokovati ozbiljne ozljede ili smrt. Uvijek se pridržavajte sigurnosnih smjernica i postupaka.
Popravci – Sve popravke trebaju obavljati samo kvalificirano osoblje. Nemojte pokušavati popravljati bez potrebne kvalifikacije.
Zamjena komponenti – Prilikom zamjene komponenti koristite samo originalne rezervne dijelove preporučene od strane proizvođača.

Pridržavanjem gore navedenih smjernica osigurat ćete siguran i pouzdan rad napajnog izvora.

Proizvođač

Uvoznik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka Republika,
