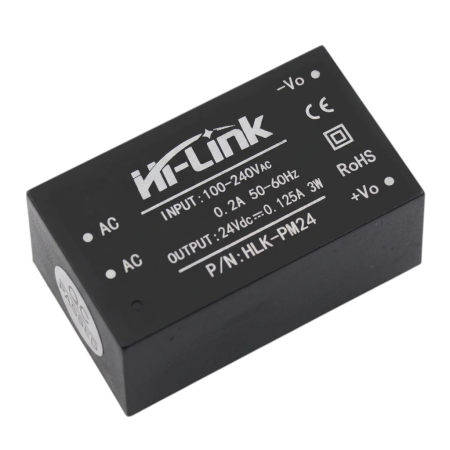

Napajalnik 24 V, 0,125 A, 3 W, HLK-PM24

Napajalni modul Hi-Link HLK-PM24 se uporablja za pretvorbo izmenične omrežne napetosti v enosmerno izhodno napetost 24 V. Gre za kompaktni AC-DC modul, zasnovan za integracijo v elektronske naprave, krmilna vezja in druge aplikacije, kjer je potreben majhen integriran napajalnik z galvansko izoliranim izhodom.

Tehnične specifikacije

Model: HLK-PM24
Tip: AC-DC napajalni modul
Nazivna moč: 3 W
Izhodna napetost: 24 V enosmernega toka
Izhodni tok: 0,125 A
Vhodna napetost: 100 do 240 V AC
Vhodna napetost: 90 do 264 V AC
Vhodna frekvenca: 50 do 60 Hz
Zasnova: izoliran modul preklopnega napajanja
Montažna zasnova: modul za vgradnjo v napravo

Funkcije in lastnosti

Pretvorba izmenične omrežne napetosti v stabilizirano enosmerno napetost za napajanje elektronskih vezij.
Kompaktna zaprta zasnova, primerna za integracijo na ploščo ali v napravo.
Izolirana zasnova ločuje vhodni in izhodni del.
Modularna zasnova poenostavlja načrtovanje vgrajenega napajalnika brez uporabe ločenega omrežnega transformatorja.
Namenjeno za fiksno montažo kot del elektronske opreme.

Idealno za

Vgrajeni napajalniki za elektronske naprave.
Moduli za krmiljenje in avtomatizacijo.
Napajanje za tokokroge, ki zahtevajo 24 V enosmerne napetosti.
Industrijska in hobi elektronika pri načrtovanju naprav, ki se napajajo iz omrežja.

Vsebina paketa

1x napajalni modul Hi-Link HLK-PM24

Zakaj izbrati ta izdelek?

Jasno definirani izhodni parametri 24 V DC in 0,125 A.
Širok razpon vhodne omrežne napetosti za univerzalno uporabo.
Izolirana zasnova, primerna za vgrajene električne aplikacije.
Kompaktna modularna rešitev brez potrebe po načrtovanju lastnega napajalnika.

Navodila za namestitev in uporabo

Modul namestite samo v napravo ali ohišje, ki zagotavlja zaščito pred dotikom delov pod napetostjo.
Pri načrtovanju ožičenja zagotovite pravilno priključitev vhodnih AC priključkov in izhodnih DC polov.
Zagotovite zadostne pogoje hlajenja in montaže, ki so primerni za delovanje napajalnega modula.
Namestitev izvedite z izklopljenim napajanjem.
Izdelek je namenjen profesionalni montaži.

Varnostno obvestilo

Modul deluje z omrežno napetostjo od 100 do 240 V AC, kar predstavlja nevarnost električnega udara.
Nepravilna povezava lahko povzroči kratek stik, pregrevanje ali poškodbo priključene naprave.
Modula ne prekrivajte s toplotnoizolacijskim materialom in ga ne uporabljajte v pogojih, ki preprečujejo odvajanje toplote.
Ne uporabljajte po mehanskih poškodbah, izpostavljenosti vlagi ali poškodbi izolacije.
Namestitev in zagon mora izvesti oseba z ustreznimi električnimi kvalifikacijami.

Podatki

Vhodna napetost: 100-240 V AC, 50/60 Hz
Izhodna napetost: 24 V DC
Izhodni tok: 0,125 A
Izhodna moč: 3 W
Pokritost: IP20

Priručnik za namestitev in vzdrževanje stikalnih napajalnikov

Uvod

Ta priročnik ponuja splošna navodila za namestitev in vzdrževanje stikalnih napajalnih virov. Pomembno je upoštevati vsa varnostna navodila in, če je potrebno, se posvetovati s prodajalcem glede specifičnih navodil.

1. Varnostna navodila

Strokovna namestitev – Namestitev in vzdrževanje napajalnega vira mora izvajati usposobljeno osebje z ustreznim znanjem in izkušnjami na področju elektrotehnike.
Odklop od omrežja – Pred začetkom kakršnih koli del na napajalnem viru vedno odklopite napravo iz električnega omrežja in poskrbite, da se ne pride do nenamerne ponovne priključitve.
Zaščitna oprema – Pri ravnanju z napajalnim virom uporabljajte ustrezna osebna zaščitna sredstva, kot so izolacijske rokavice in zaščitna očala.
Ozemljitev – Prepričajte se, da je napajalni vir pravilno ozemljen, da zagotovite varnost in pravilno delovanje naprave.

2. Namestitev napajalnega vira

Namestitev – Namestite napajalni vir v suhem, dobro prezračevanem prostoru, zaščitenem pred neposredno sončno svetlobo, vlago in ekstremnimi temperaturami.
Montaža – Pričvrstite napajalni vir na trdno površino z ustreznimi pritrdilnimi elementi, ki zagotavljajo stabilnost in minimizirajo vibracije.
Prostor za hlajenje – Zagotovite dovolj prostora okoli napajalnega vira za odvod toplote in ustrezno prezračevanje, da preprečite pregrevanje naprave.

3. Električno priključevanje

Vhodni priklop – Napajalni vir priključite na električno omrežje v skladu z naslednjimi oznakami:
- L (Live): Fazni vod (običajno rjav ali črn)
- N (Neutral): Nevtralni vod (običajno moder)
- Zem (simbol ozemljitve): Zaščitni vod (običajno zeleno-rumen)
Izhodni priklop – Napajalni vir ima lahko eno ali več izhodnih spon, označenih kot V+ in V-. Če je na voljo več izhodnih spon in je zahtevana polna moč vira, je treba te izhode povezati vzporedno, da se zagotovi enakomerna porazdelitev toka.

4. Vzdrževanje napajalnega vira

Redni pregledi – Redno pregledujte napajalni vir, da odkrijete morebitne znake poškodb, kot so pregrevanje, korozija ali ohlapljene povezave.
Čiščenje – Vzdržujte napajalni vir čist in brez prahu. Pred čiščenjem vedno odklopite napravo iz omrežja. Za čiščenje uporabite suho ali rahlo vlažno krpo. Ne uporabljajte agresivnih čistilnih sredstev.
Preverjanje prezračevanja – Prepričajte se, da prezračevalne odprtine niso blokirane in da ventilatorji (če so prisotni) delujejo pravilno.
Preizkušanje delovanja – Redno preizkušajte izhodno napetost in tok, da zagotovite pravilno delovanje napajalnega vira.

5. Opozorila

Nevarnost električnega udara – Napajalni viri delujejo z visoko napetostjo, kar lahko povzroči hude poškodbe ali smrt. Vedno upoštevajte varnostna navodila in postopke.
Popravila – Vsa popravila naj izvajajo samo usposobljeno osebje. Ne poskušajte popravljati brez potrebne kvalifikacije.
Zamenjava komponent – Pri zamenjavi komponent uporabljajte samo originalne rezervne dele, ki jih priporoča proizvajalec.

Z upoštevanjem zgoraj navedenih navodil boste zagotovili varen in zanesljiv pogon stikalnega napajalnega vira.

Proizvajalec

Uvozni posrednik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka republika,
