Virtalähde 24V, 0.125A, 3W, HLK-PM24

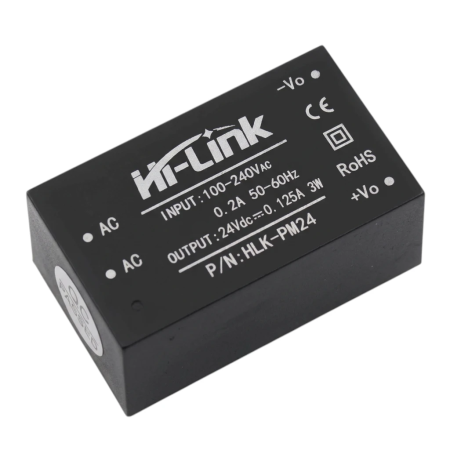

Hi-Link HLK-PM24 -virtalähdemoduulia käytetään muuntamaan verkkovirran vaihtojännite 24 V:n tasajännitteeksi. Se on kompakti AC-DC-moduuli, joka on suunniteltu integroitavaksi elektronisiin laitteisiin, ohjauspiireihin ja muihin sovelluksiin, joissa tarvitaan pieni integroitu virtalähde galvaanisesti erotetulla lähdöllä.

Tekniset tiedot

Malli: HLK-PM24
Tyyppi: AC-DC-virtalähdemoduuli
Nimellisteho: 3W
Lähtöjännite: 24 V DC
Lähtövirta: 0,125 A
Tulojännite: 100–240 V AC
Tulojännitealue: 90–264 V AC
Tulotaajuus: 50–60 Hz
Rakenne: eristetty kytkentävirtalähdemoduuli
Asennusmalli: moduuli asennettavaksi laitteeseen

Toiminnot ja ominaisuudet

Vaihtovirtajännitteen muuntaminen stabiloiduksi tasajännitteeksi elektronisten piirien virransyöttöä varten.
Kompakti suljettu rakenne, joka sopii integroitavaksi piirilevylle tai laitteeseen.
Eristetty rakenne erottaa tulo- ja lähtöosat.
Modulaarinen rakenne yksinkertaistaa sisäänrakennetun virtalähteen suunnittelua ilman erillisen verkkomuuntajan käyttöä.
Tarkoitettu kiinteään asennukseen osaksi elektroniikkalaitteita.

Ihanteellinen

Sisäänrakennetut virtalähteet elektronisille laitteille.
Ohjaus- ja automaatiomoduulit.
Virtalähde 24 V DC:tä vaativille piireille.
Teollisuus- ja harrasteelektroniikka verkkovirtakäyttöisten laitteiden suunnittelussa.

Pakkauksen sisältö

1 x Hi-Link HLK-PM24 -virtalähdemoduuli

Miksi valita tämä tuote?

Selkeästi määritellyt lähtöparametrit 24 V DC ja 0,125 A.
Laaja tulojännitealue yleiskäyttöön.
Eristetty rakenne sopii sisäänrakennettuihin virtalähteisiin.
Kompakti modulaarinen ratkaisu ilman tarvetta suunnitella omaa virtalähdettä alusta alkaen.

Asennus- ja käyttöohjeet

Asenna moduuli vain laitteeseen tai koteloon, joka suojaa jännitteisten osien kosketukselta.
Johdotusta suunnitellessasi varmista, että tuloliittimien AC ja lähtöliittimien DC-navat on kytketty oikein.
Varmista tehomoduulin toiminnan kannalta riittävä jäähdytys ja asianmukaiset asennusolosuhteet.
Suorita asennus virta katkaistuna.
Tuote on tarkoitettu ammattimaiseen asennukseen.

Turvallisuushuomautus

Moduuli toimii 100–240 V AC:n verkkojännitteellä, mikä aiheuttaa sähköiskun vaaran.
Väärä kytkentä voi johtaa oikosulkuun, ylikuumenemiseen tai liitetyn laitteen vaurioitumiseen.
Älä peitä moduulia lämmöneristysmateriaalilla äläkä käytä sitä olosuhteissa, jotka estävät lämmön haihtumisen.
Älä käytä mekaanisten vaurioiden, kosteuden altistumisen tai eristysvaurioiden jälkeen.
Asennuksen ja käyttöönoton saa suorittaa ainoastaan henkilö, jolla on asianmukaiset sähköalan pätevyydet.

Lisätiedot

Tulojännite: 100-240 V AC, 50/60 Hz
Lähtöjännite: 24 V DC
Lähtövirta: 0,125 A
Lähtöteho: 3 W
Kattavuus: IP20

Manuaali kytkentävirtalähteiden asennukseen ja huoltoon

Johdanto

Tämä opas tarjoaa yleisohjeet kytkettyjen virtalähteiden asentamiseen ja huoltoon. On tärkeää noudattaa kaikkia turvallisuusohjeita ja tarvittaessa konsultoida myyjää tarkempien ohjeiden osalta.

1. Turvallisuusohjeet

Ammattitaitoinen asennus – Virtalähteen asennuksen ja huollon tulisi suorittaa pätevällä henkilöstöllä, jolla on asianmukaiset tiedot ja kokemusta sähkötekniikan alalta.
Sähköverkon katkaisu – Ennen minkä tahansa työn aloittamista virtalähteen parissa, irrota laite aina sähköverkosta ja varmista, ettei se liity tahattomasti takaisin.
Suojausvälineet – Käytä virtalähdettä käsitellessäsi asianmukaisia henkilökohtaisia suojavarusteita, kuten eristyskäsineitä ja suojalaseja.
Maadoitus – Varmista, että virtalähde on oikein maadoitettu, jotta laitteen turvallisuus ja oikea toiminta on taattu.

2. Virtalähteen asennus

Sijoittelu – Asenna virtalähde kuivaan, hyvin tuuletettuun tilaan, joka on suojattu suorasta auringonvalosta, kosteudesta ja äärimmäisistä lämpötiloista.
Kiinnitys – Kiinnitä virtalähde tukevalle pinnalle sopivilla kiinnikkeillä, jotka varmistavat vakauden ja minimoivat tärinän.
Jäähdytystila – Varmista, että virtalähteen ympärillä on riittävästi tilaa lämmön poistumiselle ja asianmukaiselle ilmanvaihdolle, jotta laite ei ylikuumene.

3. Sähköliitäntä

Tuloliitäntä – Kytke virtalähde sähköverkkoon seuraavien merkintöjen mukaisesti:
- L (Live): Vaihejohdin (yleensä ruskea tai musta)
- N (Neutral): Nollajohdin (yleensä sininen)
- Maadoitus (maadoitussymboli): Suojajohto (yleensä vihreä-keltainen)
Poistoliitäntä – Virtalähteessä voi olla yksi tai useampi ulostulojohdin, jotka on merkitty V+ ja V-. Jos käytettävissä on useampi ulostulo ja tarvitaan laitteen täydellinen teho, nämä ulostulot tulee yhdistää rinnan, jotta virran jakautuminen on tasainen.

4. Virtalähteen huolto

Säännölliset tarkastukset – Suorita säännöllisiä visuaalisia tarkastuksia virtalähteen kunnon varmistamiseksi, kuten mahdollisten vaurioiden, ylikuumenemisen, korroosion tai löysien liitosten havaitsemiseksi.
Puhdistus – Pidä virtalähde puhtaana ja pölyttömänä. Irrota laite aina sähköverkosta ennen puhdistusta. Käytä puhdistukseen kuivaa tai kevyesti kosteaa liinaa. Älä käytä aggressiivisia puhdistusaineita.
Ilmanvaihdon tarkistus – Varmista, että ilmanvaihtoaukot eivät ole tukossa ja että mahdolliset tuulettimet toimivat oikein.
Toimintatarkastus – Testaa säännöllisesti ulostulojännite ja virta, jotta laitteen oikea toiminta on varmistettu.

5. Varotoimenpiteet

Sähköiskun vaara – Virtalähteet toimivat korkeajännitteellä, joka voi aiheuttaa vakavia vammoja tai kuoleman. Noudata aina turvallisuusohjeita ja -menettelyjä.
Korjaukset – Kaikki korjaukset tulee suorittaa vain pätevän henkilöstön toimesta. Älä yritä tehdä korjauksia ilman tarvittavaa pätevyyttä.
Komponenttien vaihto – Kun vaihdat komponentteja, käytä vain valmistajan suosittelemia alkuperäisiä varaosia.

Noudattamalla yllä olevia ohjeita varmistat kytketyn virtalähteen turvallisen ja luotettavan toiminnan.
