Strömförsörjning 24V, 0,125A, 3W, HLK-PM24

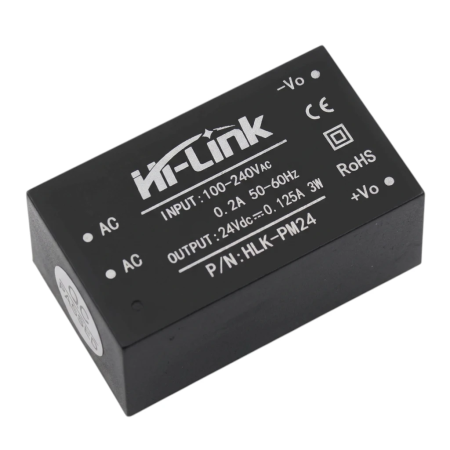

Hi-Link HLK-PM24 strömförsörjningsmodul används för att omvandla växelströmsspänning till en likspänning på 24 V. Det är en kompakt AC-DC-modul avsedd för integration i elektroniska enheter, styrkretsar och andra tillämpningar där en liten integrerad strömförsörjning med galvaniskt isolerad utgång krävs.

Tekniska specifikationer

Modell: HLK-PM24
Typ: AC-DC-strömmodul
Nominell effekt: 3W
Utgångsspänning: 24 V DC
Utström: 0,125A
Ingångsspänning: 100 till 240 V AC
Ingångsspänningsområde: 90 till 264 V AC
Ingångsfrekvens: 50 till 60 Hz
Design: isolerad switchande nätaggregatsmodul
Monteringsdesign: modul för installation i enheten

Funktioner och egenskaper

Omvandling av växelspänning från nätet till stabiliserad likspänning för att driva elektroniska kretsar.
Kompakt, sluten design lämplig för integration på ett kort eller i en enhet.
Den isolerade konstruktionen separerar ingångs- och utgångssektionerna.
Den modulära designen förenklar designen av en inbyggd strömförsörjning utan användning av en separat nättransformator.
Avsedd för fast installation som del av elektronisk utrustning.

Idealisk för

Inbyggda strömförsörjningar för elektroniska apparater.
Styr- och automationsmoduler.
Strömförsörjning för kretsar som kräver 24 V DC.
Industriell och hobbyelektronik vid design av nätdrivna apparater.

Paketinnehåll

1x Hi-Link HLK-PM24 strömmodul

Varför välja den här produkten?

Tydligt definierade utgångsparametrar på 24 V DC och 0,125 A.
Brett ingångsspänningsområde för universell användning.
Isolerad design lämplig för inbyggda kraftapplikationer.
Kompakt modulär lösning utan behov av att designa din egen strömförsörjning från grunden.

Installations- och bruksanvisning

Installera endast modulen i en enhet eller ett hölje som är skyddat mot beröring av spänningsförande delar.
Vid konstruktion av kablarna, säkerställ korrekt anslutning av ingångs-AC-terminalerna och utgångs-DC-polerna.
Säkerställ tillräckliga kylnings- och monteringsförhållanden som är lämpliga för kraftmodulens drift.
Utför installationen med strömmen frånkopplad.
Produkten är avsedd för professionell installation.

Säkerhetsmeddelande

Modulen drivs med en nätspänning på 100 till 240 V AC, vilket innebär en risk för elektriska stötar.
Felaktig anslutning kan leda till kortslutning, överhettning eller skador på den anslutna enheten.
Täck inte modulen med värmeisoleringsmaterial och använd den inte under förhållanden som förhindrar värmeavledning.
Använd inte efter mekanisk skada, fuktutsättning eller isoleringsskador.
Installation och idrifttagning måste utföras av en person med lämplig elkvalifikation.

Datablad

Ingångsspänning: 100-240 V AC, 50/60 Hz
Utgående spänning: 24 V DC
Utgående ström: 0,125 A
Uteffekt: 3 W
Täckning: IP20

Manual för installation och underhåll av switchade nätaggregat

Introduktion

Denna manual ger allmänna riktlinjer för installation och underhåll av switchade strömförsörjningar. Det är viktigt att följa alla säkerhetsanvisningar och vid behov konsultera säljaren för specifika instruktioner.

1. Säkerhetsanvisningar

Fackmässig installation – Installation och underhåll av strömförsörjningen bör utföras av kvalificerad personal med lämpliga kunskaper och erfarenheter inom elektroteknik.
Koppla ifrån nätet – Innan du påbörjar något arbete på strömförsörjningen, koppla alltid bort enheten från elnätet och se till att den inte av misstag kopplas in igen.
Skyddsutrustning – Vid hantering av strömförsörjningen, använd lämplig personlig skyddsutrustning såsom isolerande handskar och skyddsglasögon.
Jordning – Se till att strömförsörjningen är korrekt jordad för att säkerställa en säker och korrekt funktion av enheten.

2. Installation av strömförsörjningen

Placering – Installera strömförsörjningen i ett torrt, välventilerat utrymme, skyddat från direkt solljus, fukt och extrema temperaturer.
Montering – Fäst strömförsörjningen på en stabil yta med hjälp av lämpliga fästelement som säkerställer stabilitet och minimerar vibrationer.
Utrymme för kylning – Se till att det finns tillräckligt med utrymme runt strömförsörjningen för att avleda värme och möjliggöra korrekt ventilation, så att enheten inte överhettas.

3. Elektrisk anslutning

Ingångsanslutning – Anslut strömförsörjningen till elnätet enligt följande beteckningar:
- L (Live): Fasledare (vanligtvis brun eller svart)
- N (Neutral): Neutralledare (vanligtvis blå)
- Jord (jordningssymbol): Skyddsledare (vanligtvis grön/gul)
Utgångsanslutning – Strömförsörjningen kan ha en eller flera utgångsterminaler märkta V+ och V-. Om flera utgångar finns och full effekt krävs, måste dessa utgångar kopplas parallellt för att säkerställa en jämn strömfördelning.

4. Underhåll av strömförsörjningen

Regelbundna kontroller – Utför regelbundna visuella kontroller av strömförsörjningen för att upptäcka eventuella tecken på skador, såsom överhettning, korrosion eller lösa anslutningar.
Rengöring – Håll strömförsörjningen ren och fri från damm. Koppla alltid bort enheten från elnätet innan rengöring. Använd en torr eller lätt fuktad trasa vid rengöring. Använd inte aggressiva rengöringsmedel.
Ventilationskontroll – Se till att ventilationsöppningarna inte är blockerade och att eventuella fläktar (om närvarande) fungerar korrekt.
Funktionskontroll – Testa regelbundet utgångsspänningen och strömmen för att säkerställa att strömförsörjningen fungerar korrekt.

5. Varningar

Risk för elchock – Strömförsörjningar arbetar med hög spänning, vilket kan orsaka allvarliga skador eller dödsfall. Följ alltid säkerhetsanvisningarna och procedurerna.
Reparationer – Eventuella reparationer bör endast utföras av kvalificerad personal. Försök inte att reparera utan nödvändig kompetens.
Byte av komponenter – Vid utbyte av komponenter, använd endast originalreservdelar som rekommenderas av tillverkaren.

Genom att följa ovanstående riktlinjer säkerställer du en säker och pålitlig drift av den switchade strömförsörjningen.

Tillverkare

EU-importör: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tjeckien,
