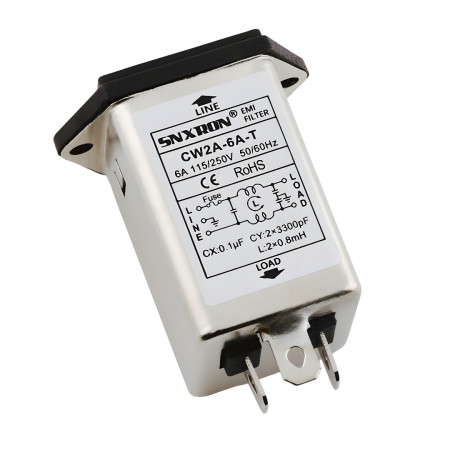

Síťový EMI filtr CW2A-6A-T IEC C14 s pojistkou
zoom_out_map
chevron_left chevron_right
Nové

Síťový EMI filtr s IEC C14 vstupem a pojistkou CW2A, 6A / 250VAC

190,08 Kč

190,08 Kč bez DPH

190.082645 Bez DPH

i
Výše uplatněné DPH je 0% pro zemi Spojené státy.
check Skladem
Katalogový list

Jednofázový síťový EMI filtr s integrovanou IEC zásuvkou (C14) a pojistkovou ochranou je určen pro potlačení vysokofrekvenčního rušení na napájecím vstupu zařízení. Používá se jako vstupní napájecí modul do panelu, kde zjednodušuje připojení sítě a současně omezuje šíření rušení mezi sítí a připojeným zařízením.

Technické specifikace

  • Typ: síťový EMI filtr s IEC vstupem (IEC Socket Power Filter)
  • Fáze: jednofázový
  • Model: CW2A-XX-T
  • Jmenovitý proud: 1A, 3A, 6A, 10A (dle varianty)
  • Jmenovité napětí AC: 115/250VAC
  • Jmenovitá frekvence sítě: 50/60Hz
  • Klimatická kategorie: 25/085/21
  • Provozní teplota: -25 až +85 °C
  • Konstrukce: poniklovaný kovový plášť
  • Montáž: do panelu, upevnění pomocí montážních otvorů (Mounting Hole Fixing)
  • Certifikace: CE, RoHS

Funkce a vlastnosti

  • Integrovaný vstup IEC C14 pro napájení zařízení ze sítě
  • EMI/RFI filtrace pro potlačení rušení v běžném průmyslovém a laboratorním prostředí
  • Pojistková ochrana integrovaná v modulu (provedení „With a Fuse“)
  • Vhodné pro omezení rušení v režimu common-mode i differential-mode (typické zapojení síťových EMI filtrů)
  • Panelové provedení pro rychlou integraci do skříní a přístrojů

Ideální pro

  • Napájecí vstupy měřicí techniky a testovacích zařízení
  • Průmyslové přístroje a řídicí jednotky se síťovým napájením
  • Audio/video zařízení a zařízení citlivá na rušení
  • Zařízení s požadavkem na zlepšení EMC chování na síťovém přívodu

Obsah balení

  • 1× síťový EMI filtr s IEC C14 vstupem, provedení s pojistkou (CW2A-6A-T)

Proč zvolit tento produkt

  • Kombinuje síťový vstup IEC a EMI filtraci v jednom panelovém modulu
  • Integrovaná pojistka zjednodušuje návrh vstupní ochrany napájení
  • Kovové stíněné pouzdro podporuje stabilní parametry a omezení vyzařování
  • Standardní montáž do panelu s upevněním přes montážní otvory

Pokyny k instalaci a provozu

  • Instalujte do vodivého (uzemněného) panelu/skříně pro správnou funkci filtrace a stínění.
  • Dodržte správné zapojení svorek: vstup (LINE) ze sítě a výstup (LOAD) do zařízení.
  • Vodič PE připojte na ochranné uzemnění zařízení; správné uzemnění je zásadní pro účinnost EMI filtru.
  • Při volbě pojistky použijte odpovídající typ a hodnotu dle požadavků Vaší aplikace a jištění přívodu.

Bezpečnostní upozornění

  • Produkt je určen pro práci se síťovým napětím až 250VAC. Nesprávná instalace může vést k úrazu elektrickým proudem nebo požáru.
  • Montáž a zapojení smí provádět pouze kvalifikovaná osoba při odpojeném napájení.
  • Zajistěte odpovídající krytování a odlehčení tahu přívodních vodičů dle konstrukce zařízení.
OEM
AM3395-6-A
85044090
Jmenovité napětí
115/250 V AC
Konektor
Faston 6,3 mm
Frekvence
50-60 Hz
Provozní teplota
-25 - +85 °C

Úvod

Tento manuál poskytuje obecné pokyny pro instalaci a údržbu spínaných napájecích zdrojů. Je důležité dodržovat všechny bezpečnostní pokyny a případně konzultovat specifické instrukce s prodejcem.

1. Bezpečnostní pokyny

  • Odborná instalace – Instalaci a údržbu napájecího zdroje by měl provádět kvalifikovaný personál s odpovídajícími znalostmi a zkušenostmi v oblasti elektrotechniky.
  • Odpojení od sítě – Před zahájením jakýchkoli prací na napájecím zdroji vždy odpojte zařízení od elektrické sítě a zajistěte, aby nemohlo dojít k neúmyslnému připojení.
  • Ochranné pomůcky – Při manipulaci s napájecím zdrojem používejte vhodné osobní ochranné prostředky, jako jsou izolační rukavice a ochranné brýle.
  • Uzemnění – Ujistěte se, že napájecí zdroj je správně uzemněn, aby byla zajištěna bezpečnost a správná funkce zařízení.

2. Instalace napájecího zdroje

  • Umístění – Instalujte napájecí zdroj v suchém, dobře větraném prostoru, chráněném před přímým slunečním zářením, vlhkostí a extrémními teplotami.
  • Montáž – Upevněte napájecí zdroj na pevný povrch pomocí vhodných upevňovacích prvků, které zajistí stabilitu a minimalizují vibrace.
  • Prostor pro chlazení – Zajistěte dostatečný prostor kolem napájecího zdroje pro odvod tepla a správnou ventilaci, aby nedošlo k přehřátí zařízení.

3. Elektrické připojení

  • Vstupní připojení – Napájecí zdroj připojte k elektrické síti podle následujících označení:
    • L (Live): Fázový vodič (obvykle hnědý nebo černý)
    • N (Neutral): Neutrální vodič (obvykle modrý)
    • Zem (symbol uzemnění): Ochranný vodič (obvykle zeleno-žlutý)
  • Výstupní připojení – Napájecí zdroj může mít jeden nebo více výstupních svorek označených jako V+ a V-. Pokud je k dispozici více výstupních svorek a je požadován plný výkon zdroje, je nutné tyto výstupy propojit paralelně, aby byla zajištěna rovnoměrná distribuce proudu.

4. Údržba napájecího zdroje

  • Pravidelné kontroly – Provádějte pravidelné vizuální kontroly napájecího zdroje, abyste zjistili případné známky poškození, jako jsou přehřátí, koroze nebo uvolněné spoje.
  • Čištění – Udržujte napájecí zdroj čistý a bez prachu. Před čištěním vždy odpojte zařízení od sítě. K čištění použijte suchý nebo mírně navlhčený hadřík. Nepoužívejte agresivní čisticí prostředky.
  • Kontrola ventilace – Ujistěte se, že ventilační otvory nejsou blokovány a ventilátory (pokud jsou přítomny) fungují správně.
  • Testování funkčnosti – Pravidelně testujte výstupní napětí a proud, aby byla zajištěna správná funkce napájecího zdroje.

5. Upozornění

  • Nebezpečí úrazu elektrickým proudem – Napájecí zdroje pracují s vysokým napětím, které může způsobit vážné zranění nebo smrt. Vždy dodržujte bezpečnostní pokyny a postupy.
  • Opravy – Jakékoli opravy by měly být prováděny pouze kvalifikovaným personálem. Nepokoušejte se o opravy bez potřebné kvalifikace.
  • Výměna komponentů – Při výměně komponentů používejte pouze originální náhradní díly doporučené výrobcem.

Dodržováním výše uvedených pokynů zajistíte bezpečný a spolehlivý provoz spínaného napájecího zdroje.

Importér pro EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
