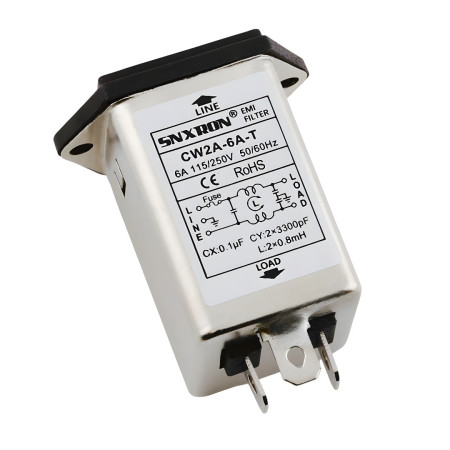

Filtru EMI IEC C14 cu siguranță CW2A 6A 250VAC
zoom_out_map
chevron_left chevron_right
Nou

Filtru EMI de rețea cu intrare IEC C14 și siguranță CW2A, 6A / 250VAC

7,86 €

7,86 € fără TVA

7.857826 Fara TVA

i
Cota de TVA aplicată este 0% pentru țara Statele Unite ale Americii.
check În stoc
Descărcați PDF

Filtrul EMI pentru rețeaua monofazată cu priză IEC integrată (C14) și protecție cu siguranțe este conceput pentru a suprima interferențele de înaltă frecvență la intrarea de alimentare a echipamentelor. Este utilizat ca modul de alimentare de intrare într-un panou, unde simplifică conexiunea la rețea și, în același timp, limitează propagarea interferențelor între rețea și echipamentul conectat.

Specificații tehnice

  • Tip: filtru EMI de rețea cu intrare IEC (filtru de alimentare pentru priză IEC)
  • Fază: monofazată
  • Model: CW2A-XX-T
  • Curent nominal: 1A, 3A, 6A, 10A (în funcție de variantă)
  • Tensiune nominală CA: 115/250 V CA
  • Frecvență nominală de rețea: 50/60Hz
  • Categorie climatică: 25/085/21
  • Temperatura de funcționare: -25 până la +85 °C
  • Construcție: carcasă metalică nichelată
  • Montare: în panou, fixare prin orificiu de montare
  • Certificare: CE, RoHS

Funcții și caracteristici

  • Intrare IEC C14 integrată pentru alimentarea dispozitivelor de la rețea
  • Filtrare EMI/RFI pentru suprimarea interferențelor în mediile industriale și de laborator obișnuite
  • Protecție cu siguranță integrată în modul (versiunea „Cu siguranță”)
  • Potrivit pentru reducerea interferențelor atât în mod comun, cât și în mod diferențial (conexiune tipică a filtrelor EMI de rețea)
  • Designul panoului pentru integrare rapidă în dulapuri și dispozitive

Ideal pentru

  • Intrări de alimentare pentru echipamente de măsurare și echipamente de testare
  • Dispozitive industriale și unități de control cu alimentare de la rețea
  • Echipamente și dispozitive audio/video sensibile la interferențe
  • Echipamente care necesită performanțe EMC îmbunătățite la cablul de alimentare

Conținutul pachetului

  • 1× filtru EMI de rețea cu intrare IEC C14, versiune cu siguranță (CW2A-6A-T)

De ce să alegeți acest produs?

  • Combină intrarea de rețea IEC și filtrarea EMI într-un singur modul de panou
  • Siguranța integrată simplifică designul protecției alimentării de intrare
  • Carcasa metalică ecranată susține performanța stabilă și controlul emisiilor
  • Montare standard pe panou cu orificii de montare

Instrucțiuni de instalare și utilizare

  • Instalați într-un panou/carton conductiv (împământat) pentru o filtrare și o ecranare corespunzătoare.
  • Respectați conectarea corectă a terminalelor: intrare (LINE) din rețea și ieșire (LOAD) către dispozitiv.
  • Conectați conductorul PE la împământarea de protecție a dispozitivului; o împământare corespunzătoare este esențială pentru eficacitatea filtrului EMI.
  • Când selectați o siguranță, utilizați tipul și valoarea corespunzătoare în funcție de cerințele aplicației și de protecția alimentării.

Notificare de siguranță

  • Produsul este conceput să funcționeze cu o tensiune de rețea de până la 250 V CA. Instalarea necorespunzătoare poate duce la electrocutare sau incendiu.
  • Instalarea și conectarea pot fi efectuate numai de către o persoană calificată, cu alimentarea cu energie electrică deconectată.
  • Asigurați o ecranare și o descărcătură de tracțiune adecvate pentru firele de alimentare, conform designului dispozitivului.
OEM
AM3395-6-A
85044090
Tensiune nominală
115/250 V AC
Conector
Faston 6,3 mm
Frecvență
50-60 Hz
Temperatura de Operare
-25 až +85 °C

Introducere

Acest manual oferă instrucțiuni generale pentru instalarea și întreținerea surselor de alimentare comutate. Este important să respectați toate instrucțiunile de siguranță și, dacă este necesar, să consultați instrucțiunile specifice cu vânzătorul.

1. Instrucțiuni de siguranță

  • Instalare profesională – Instalarea și întreținerea sursei de alimentare trebuie efectuate de personal calificat, cu cunoștințe și experiență adecvate în domeniul electrotehnicii.
  • Deconectarea de la rețea – Înainte de a începe orice lucrare la sursa de alimentare, deconectați întotdeauna dispozitivul de la rețeaua electrică și asigurați-vă că nu se poate realiza o reconectare accidentală.
  • Echipament de protecție – Când manipulați sursa de alimentare, utilizați echipamente de protecție personală adecvate, cum ar fi mănuși izolante și ochelari de protecție.
  • Împământare – Asigurați-vă că sursa de alimentare este corect împământată pentru a garanta siguranța și funcționarea optimă a dispozitivului.

2. Instalarea sursei de alimentare

  • Amplasare – Instalați sursa de alimentare într-un spațiu uscat, bine ventilat, protejat de lumina directă a soarelui, umiditate și temperaturi extreme.
  • Montare – Fixați sursa de alimentare pe o suprafață solidă, utilizând elemente de fixare adecvate, care asigură stabilitatea și minimizează vibrațiile.
  • Spațiu pentru răcire – Asigurați un spațiu suficient în jurul sursei de alimentare pentru disiparea căldurii și o ventilație corespunzătoare, pentru a preveni supraîncălzirea dispozitivului.

3. Conexiune electrică

  • Conexiune de intrare – Conectați sursa de alimentare la rețeaua electrică conform următoarelor indicații:
    • L (Live): Conductorul de fază (de obicei maro sau negru)
    • N (Neutral): Conductor neutru (de obicei albastru)
    • Împământare (simbol de împământare): Conductor de protecție (de obicei verde-galben)
  • Conexiune de ieșire – Sursa de alimentare poate avea una sau mai multe borne de ieșire etichetate ca V+ și V-. Dacă sunt disponibile mai multe borne și se solicită puterea maximă, acestea trebuie conectate în paralel pentru a asigura o distribuție uniformă a curentului.

4. Întreținerea sursei de alimentare

  • Verificări regulate – Efectuați inspecții vizuale periodice ale sursei de alimentare pentru a detecta eventuale semne de deteriorare, cum ar fi supraîncălzirea, coroziunea sau conexiunile slăbite.
  • Curățare – Mențineți sursa de alimentare curată și fără praf. Înainte de curățare, deconectați întotdeauna dispozitivul de la rețea. Folosiți o cârpă uscată sau ușor umedă și evitați produsele de curățare agresive.
  • Verificarea ventilației – Asigurați-vă că orificiile de ventilație nu sunt blocate și că ventilatoarele (dacă sunt prezente) funcționează corespunzător.
  • Testarea funcționalității – Testați regulat tensiunea și curentul de ieșire pentru a asigura funcționarea corectă a sursei de alimentare.

5. Avertismente

  • Pericolul de electrocutare – Sursele de alimentare funcționează cu tensiuni înalte, care pot provoca răni grave sau chiar deces. Respectați întotdeauna instrucțiunile și procedurile de siguranță.
  • Reparații – Orice reparație trebuie efectuată doar de personal calificat. Nu încercați reparații fără calificările necesare.
  • Înlocuirea componentelor – Când înlocuiți componentele, utilizați doar piese originale recomandate de producător.

Respectând instrucțiunile de mai sus, veți asigura funcționarea sigură și fiabilă a sursei de alimentare comutate.

Importator pentru UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Republica Cehă,
