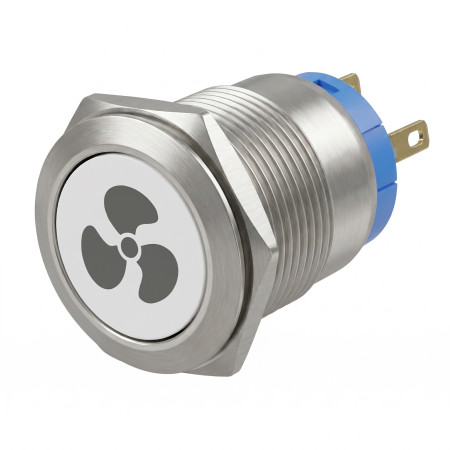

Interruttore metallico con retroilluminazione rossa, ventilatore, argento, diametro 22mm, IP65, 12V

L'interruttore da pannello metallico con retroilluminazione a LED rossa e simbolo del ventilatore è destinato al controllo di circuiti elettrici in pannelli, quadri elettrici, armadi di comando e installazioni elettriche personalizzate. Il design con montaggio a foro consente un fissaggio stabile nel pannello frontale e una chiara identificazione della funzione controllata.

Specifiche tecniche

• Tipo di prodotto: interruttore da pannello metallico
• Colore del corpo: argento
• Retroilluminazione: LED rosso
• Simbolo sul pulsante: ventilatore
• Diametro dell'interruttore: 22 mm
• Diametro di montaggio: 19 mm
• Grado di protezione: IP65
• Tensione massima della retroilluminazione a LED: 12 V
• Tensione e corrente di commutazione massime: 250 V / 5 A
• Tipo di contatti: NO, NC
• Commutazione: con ritenuta
• Dimensioni: 2,2 cm x 2,2 cm x 3,9 cm

Funzioni e caratteristiche

• L'interruttore combina il controllo meccanico del circuito elettrico e la segnalazione visiva tramite retroilluminazione a LED rossa.
• I contatti NO e NC consentono il collegamento come elemento di chiusura o apertura secondo i requisiti dell'applicazione specifica.
• La ritenuta mantiene l'interruttore nella posizione selezionata dopo la pressione.
• Il design metallico è adatto per il montaggio a pannello in elementi di comando e coperture di dispositivi.
• Il grado di protezione IP65 fornisce protezione contro la polvere e i getti d'acqua se montato correttamente in un pannello adeguato.
• Il simbolo del ventilatore facilita l'identificazione della funzione controllata sul pannello frontale.

Ideale per

• Pannelli di controllo di ventilatori e sistemi di ventilazione.
• Quadri elettrici, armadi di comando e pannelli tecnici.
• Progetti di installazione elettrica personalizzati che richiedono un interruttore da pannello con retroilluminazione.
• Applicazioni in cui è richiesta la distinzione della funzione controllata tramite il simbolo del ventilatore.

Contenuto della confezione

• 1x Interruttore metallico con retroilluminazione a LED rossa e simbolo del ventilatore

Perché scegliere questo prodotto

• Include una retroilluminazione che consente l'indicazione visiva dello stato o della funzione in base al cablaggio.
• Offre contatti NO e NC per opzioni di cablaggio più ampie nei circuiti di controllo.
• Il design da pannello con diametro di montaggio di 19 mm consente l'installazione in un foro predisposto.
• Il grado di protezione IP65 supporta l'uso in ambienti con maggiori requisiti per la protezione dell'elemento di comando.
• Il simbolo del ventilatore riduce il rischio di confondere la funzione controllata nel pannello.

Istruzioni per l'installazione e il funzionamento

• Prima dell'installazione, verificare la conformità della tensione della retroilluminazione a LED, della tensione di commutazione, della corrente e del tipo di contatti con il cablaggio specifico.
• Installare l'interruttore in un pannello con un foro di montaggio corrispondente.
• Eseguire il cablaggio dei contatti NO e NC in base alla funzione desiderata del circuito controllato.
• Per mantenere il grado di protezione IP65, l'interruttore deve essere posizionato e serrato correttamente in un pannello di design adeguato.
• L'installazione in apparecchiature elettriche deve essere eseguita solo da una persona con adeguate qualifiche elettrotecniche.

Avvertenze di sicurezza

• Il prodotto può essere utilizzato in circuiti con tensione di commutazione fino a 250 V, pertanto esiste il rischio di scosse elettriche in caso di manipolazione errata.
• Scollegare sempre il dispositivo dall'alimentazione prima del montaggio, dello smontaggio o della modifica del cablaggio.
• Non superare la tensione e la corrente di commutazione massime specificate.
• Non collegare la retroilluminazione a LED a una tensione superiore a quella specificata.
• Un cablaggio errato può causare cortocircuiti, surriscaldamento, danni all'interruttore o danni al dispositivo collegato.
