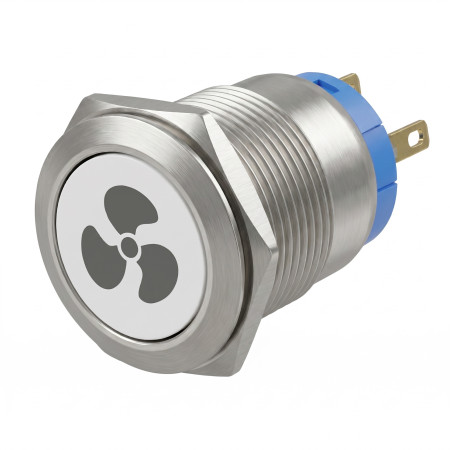

Metalni prekidač s crvenim pozadinskim osvjetljenjem, ventilator, srebrni, promjer 22mm, IP65, 12V

Metalni panelni prekidač s crvenim LED pozadinskim osvjetljenjem i simbolom ventilatora namijenjen je za upravljanje električnim krugovima u panelima, razvodnim ormarima, upravljačkim kutijama i vlastitim elektroinstalacijama. Konstrukcija s montažom u otvor omogućava čvrsto postavljanje na prednji panel i jasan prikaz upravljane funkcije.

Tehničke specifikacije

• Vrsta proizvoda: metalni panelni prekidač
• Boja kućišta: srebrna
• Pozadinsko osvjetljenje: crveni LED
• Simbol na tipki: ventilator
• Promjer prekidača: 22 mm
• Montažni promjer: 19 mm
• Zaštita: IP65
• Maksimalni napon LED pozadinskog osvjetljenja: 12 V
• Maksimalni uklopni napon i struja: 250 V / 5 A
• Vrsta kontakata: NO, NC
• Prebacivanje: s aretacijom
• Dimenzije: 2,2 cm x 2,2 cm x 3,9 cm

Funkcije i značajke

• Prekidač kombinira mehaničko upravljanje električnim krugom i vizualnu signalizaciju pomoću crvenog LED pozadinskog osvjetljenja.
• NO i NC kontakti omogućuju spajanje kao uklopni ili isklopni element prema zahtjevima određene aplikacije.
• Aretacija drži prekidač u odabranom položaju nakon pritiska.
• Metalna izvedba prikladna je za panelnu montažu u upravljačke elemente i kućišta uređaja.
• Zaštita IP65 pruža zaštitu od prašine i mlazova vode pri pravilnoj montaži u odgovarajući panel.
• Simbol ventilatora olakšava identifikaciju upravljane funkcije na prednjem panelu.

Idealno za

• Upravljačke panele ventilatora i ventilacijskih sustava.
• Razvodne ormare, upravljačke kutije i tehničke panele.
• Vlastite elektroinstalacijske projekte koji zahtijevaju panelni prekidač s pozadinskim osvjetljenjem.
• Aplikacije gdje se zahtijeva razlikovanje upravljane funkcije pomoću simbola ventilatora.

Sadržaj pakiranja

• 1x Metalni prekidač s crvenim LED pozadinskim osvjetljenjem i simbolom ventilatora

Zašto odabrati ovaj proizvod

• Sadrži pozadinsko osvjetljenje koje omogućuje vizualnu indikaciju stanja ili funkcije prema spajanju.
• Nudi NO i NC kontakte za šire mogućnosti spajanja u upravljačkim krugovima.
• Panelna izvedba s montažnim promjerom od 19 mm omogućuje instalaciju u pripremljeni otvor.
• Zaštita IP65 podržava upotrebu u okruženjima s povećanim zahtjevima za zaštitu upravljačkog elementa.
• Simbol ventilatora smanjuje rizik od zamjene upravljane funkcije u panelu.

Upute za instalaciju i rad

• Prije instalacije provjerite sukladnost napona LED pozadinskog osvjetljenja, uklopnog napona, struje i vrste kontakata s određenim spajanjem.
• Prekidač instalirajte u panel s odgovarajućim montažnim otvorom.
• Spajanje NO i NC kontakata izvedite prema traženoj funkciji upravljanog kruga.
• Za održavanje IP65 zaštite prekidač mora biti pravilno postavljen i zategnut u panelu odgovarajuće konstrukcije.
• Montažu u električni uređaj smije izvoditi samo osoba s odgovarajućom elektrotehničkom kvalifikacijom.

Sigurnosna upozorenja

• Proizvod se može koristiti u krugovima s uklopnim naponom do 250 V, stoga postoji rizik od strujnog udara pri nepravilnom rukovanju.
• Prije montaže, demontaže ili izmjene spajanja uvijek isključite uređaj iz napajanja.
• Ne prekoračujte maksimalni uklopni napon i struju navedene u specifikaciji.
• Ne spajajte LED pozadinsko osvjetljenje na viši napon od onog navedenog u specifikaciji.
• Nepravilno spajanje može uzrokovati kratki spoj, pregrijavanje, oštećenje prekidača ili oštećenje priključenog uređaja.
