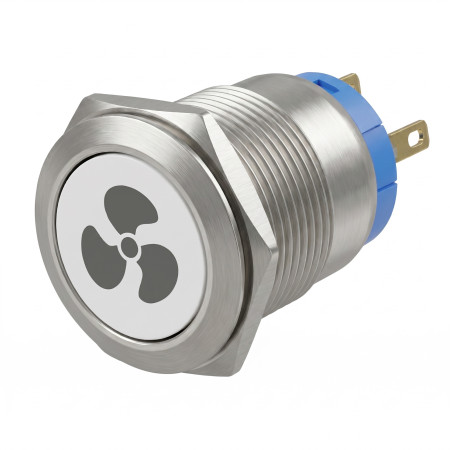

Metallströmbrytare med röd bakgrundsbelysning, fläkt, silver, diameter 22 mm, IP65, 12V

Panelströmbrytare i metall med röd LED-bakgrundsbelysning och fläktsymbol är avsedd för styrning av elektriska kretsar i paneler, elcentraler, kontrollskåp och egna elinstallationer. Konstruktionen med hålmontering möjliggör en fast montering i frontpanelen och tydlig märkning av den styrda funktionen.

Tekniska specifikationer

• Produkttyp: panelströmbrytare i metall
• Färg på höljet: silver
• Bakgrundsbelysning: röd LED
• Symbol på knappen: fläkt
• Strömbrytarens diameter: 22 mm
• Monteringsdiameter: 19 mm
• Kapslingsklass: IP65
• Maximal spänning för LED-bakgrundsbelysning: 12 V
• Maximal brytspänning och ström: 250 V / 5 A
• Kontakttyp: NO, NC
• Brytning: med låsfunktion
• Mått: 2,2 cm x 2,2 cm x 3,9 cm

Funktioner och egenskaper

• Strömbrytaren kombinerar mekanisk styrning av den elektriska kretsen och visuell signalering med hjälp av röd LED-bakgrundsbelysning.
• NO- och NC-kontakter möjliggör anslutning som ett slutande eller brytande element enligt kraven för den specifika applikationen.
• Låsfunktionen håller strömbrytaren i den valda positionen efter tryckning.
• Metallutförandet är lämpligt för panelmontering i styrelement och utrustningshöljen.
• Kapslingsklass IP65 ger skydd mot damm och spolande vatten vid korrekt montering i en lämplig panel.
• Fläktsymbolen underlättar identifieringen av den styrda funktionen på frontpanelen.

Idealisk för

• Kontrollpaneler för fläktar och ventilationssystem.
• Elcentraler, kontrollskåp och tekniska paneler.
• Egna elinstallationsprojekt som kräver en panelströmbrytare med bakgrundsbelysning.
• Applikationer där det krävs att den styrda funktionen urskiljs med hjälp av en fläktsymbol.

Förpackningens innehåll

• 1x Metallströmbrytare med röd LED-bakgrundsbelysning och fläktsymbol

Varför välja denna produkt

• Innehåller bakgrundsbelysning som möjliggör visuell indikering av status eller funktion beroende på anslutning.
• Erbjuder NO- och NC-kontakter för bredare anslutningsmöjligheter i styrkretsar.
• Panelutförandet med en monteringsdiameter på 19 mm möjliggör installation i ett förberett hål.
• Kapslingsklass IP65 stöder användning i miljöer med ökade krav på skydd av styrelementet.
• Fläktsymbolen minskar risken för förväxling av den styrda funktionen i panelen.

Anvisningar för installation och drift

• Före installation, kontrollera överensstämmelsen hos spänningen för LED-bakgrundsbelysningen, brytspänningen, strömmen och kontakttypen med den specifika anslutningen.
• Installera strömbrytaren i en panel med ett motsvarande monteringshål.
• Anslut NO- och NC-kontakterna enligt den önskade funktionen för den styrda kretsen.
• För att bibehålla kapslingsklass IP65 måste strömbrytaren vara korrekt placerad och åtdragen i en panel av lämplig konstruktion.
• Montering i elektrisk utrustning får endast utföras av en person med motsvarande elektrotekniska kvalifikationer.

Säkerhetsvarningar

• Produkten kan användas i kretsar med en brytspänning på upp till 250 V, därför finns det risk för elektriska stötar vid felaktig hantering.
• Koppla alltid bort enheten från strömförsörjningen före montering, demontering eller ändring av anslutningen.
• Överskrid inte den maximala brytspänningen och strömmen som anges i specifikationen.
• Anslut inte LED-bakgrundsbelysningen till en högre spänning än den som anges i specifikationen.
• Felaktig anslutning kan orsaka kortslutning, överhettning, skada på strömbrytaren eller skada på den anslutna enheten.
