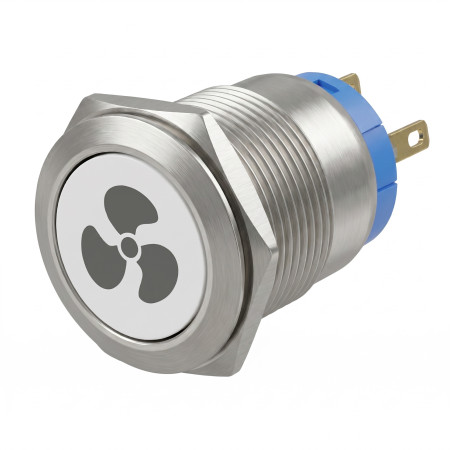

Spínač kovový s červeným podsvícením, ventilátor, stříbrný, průměr 22mm, IP65, 12V

Kovový panelový spínač s červeným LED podsvícením a symbolem ventilátoru je určen pro ovládání elektrických obvodů v panelech, rozvaděčích, ovládacích skříních a vlastních elektroinstalacích. Konstrukce s montáží do otvoru umožňuje pevné osazení do čelního panelu a přehledné označení ovládané funkce.

Technické specifikace

• Typ produktu: kovový panelový spínač
• Barva těla: stříbrná
• Podsvícení: červené LED
• Symbol na tlačítku: ventilátor
• Průměr vypínače: 22 mm
• Montážní průměr: 19 mm
• Krytí: IP65
• Maximální napětí LED podsvícení: 12 V
• Maximální spínané napětí a proud: 250 V / 5 A
• Typ kontaktů: NO, NC
• Spínání: s aretací
• Rozměry: 2,2 cm x 2,2 cm x 3,9 cm

Funkce a vlastnosti

• Spínač kombinuje mechanické ovládání elektrického obvodu a vizuální signalizaci pomocí červeného LED podsvícení.
• Kontakty NO a NC umožňují zapojení jako spínací nebo rozpínací prvek podle požadavků konkrétní aplikace.
• Aretace drží spínač ve zvolené poloze po stisknutí.
• Kovové provedení je vhodné pro panelovou montáž do ovládacích prvků a krytů zařízení.
• Krytí IP65 poskytuje ochranu proti prachu a tryskající vodě při správné montáži do vhodného panelu.
• Symbol ventilátoru usnadňuje identifikaci ovládané funkce na čelním panelu.

Ideální pro

• Ovládací panely ventilátorů a ventilačních systémů.
• Rozvaděče, ovládací skříně a technické panely.
• Vlastní elektroinstalační projekty vyžadující panelový spínač s podsvícením.
• Aplikace, kde je požadováno rozlišení ovládané funkce pomocí symbolu ventilátoru.

Obsah balení

• 1x Kovový spínač s červeným LED podsvícením a symbolem ventilátoru

Proč zvolit tento produkt

• Obsahuje podsvícení, které umožňuje vizuální indikaci stavu nebo funkce podle zapojení.
• Nabízí kontakty NO a NC pro širší možnosti zapojení v ovládacích obvodech.
• Panelové provedení s montážním průměrem 19 mm umožňuje instalaci do připraveného otvoru.
• Krytí IP65 podporuje použití v prostředích se zvýšenými nároky na ochranu ovládacího prvku.
• Symbol ventilátoru snižuje riziko záměny ovládané funkce v panelu.

Pokyny k instalaci a provozu

• Před instalací ověřte shodu napětí LED podsvícení, spínaného napětí, proudu a typu kontaktů s konkrétním zapojením.
• Spínač instalujte do panelu s odpovídajícím montážním otvorem.
• Zapojení kontaktů NO a NC proveďte podle požadované funkce ovládaného obvodu.
• Pro zachování krytí IP65 musí být spínač správně usazen a dotažen v panelu vhodné konstrukce.
• Montáž do elektrického zařízení smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací.

Bezpečnostní upozornění

• Produkt může být použit v obvodech se spínaným napětím až 250 V, proto hrozí riziko úrazu elektrickým proudem při nesprávné manipulaci.
• Před montáží, demontáží nebo úpravou zapojení vždy odpojte zařízení od napájení.
• Nepřekračujte maximální spínané napětí a proud uvedené ve specifikaci.
• Nepřipojujte LED podsvícení na vyšší napětí, než je uvedeno ve specifikaci.
• Nesprávné zapojení může způsobit zkrat, přehřátí, poškození spínače nebo poškození připojeného zařízení.
