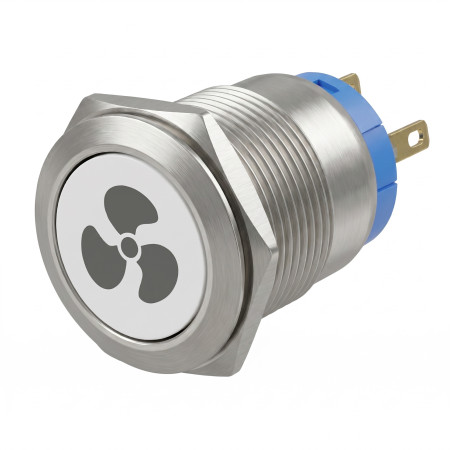

Spínač kovový s červeným podsvietením, ventilátor, strieborný, priemer 22mm, IP65, 12V

Kovový panelový spínač s červeným LED podsvietením a symbolom ventilátora je určený pre ovládanie elektrických obvodov v paneloch, rozvádzačoch, ovládacích skriniach a vlastných elektroinštaláciách. Konštrukcia s montážou do otvoru umožňuje pevné osadenie do čelného panelu a prehľadné označenie ovládanej funkcie.

Technické špecifikácie

• Typ produktu: kovový panelový spínač
• Farba tela: strieborná
• Podsvietenie: červené LED
• Symbol na tlačidle: ventilátor
• Priemer vypínača: 22 mm
• Montážny priemer: 19 mm
• Krytie: IP65
• Maximálne napätie LED podsvietenia: 12 V
• Maximálne spínané napätie a prúd: 250 V / 5 A
• Typ kontaktov: NO, NC
• Spínanie: s aretáciou
• Rozmery: 2,2 cm x 2,2 cm x 3,9 cm

Funkcie a vlastnosti

• Spínač kombinuje mechanické ovládanie elektrického obvodu a vizuálnu signalizáciu pomocou červeného LED podsvietenia.
• Kontakty NO a NC umožňujú zapojenie ako spínací alebo rozpínací prvok podľa požiadaviek konkrétnej aplikácie.
• Aretácia drží spínač vo zvolenej polohe po stlačení.
• Kovové vyhotovenie je vhodné pre panelovú montáž do ovládacích prvkov a krytov zariadení.
• Krytie IP65 poskytuje ochranu proti prachu a tryskajúcej vode pri správnej montáži do vhodného panelu.
• Symbol ventilátora uľahčuje identifikáciu ovládanej funkcie na čelnom paneli.

Ideálne pre

• Ovládacie panely ventilátorov a ventilačných systémov.
• Rozvádzače, ovládacie skrine a technické panely.
• Vlastné elektroinštalačné projekty vyžadujúce panelový spínač s podsvietením.
• Aplikácie, kde je požadované rozlíšenie ovládanej funkcie pomocou symbolu ventilátora.

Obsah balenia

• 1x Kovový spínač s červeným LED podsvietením a symbolom ventilátora

Prečo zvoliť tento produkt

• Obsahuje podsvietenie, ktoré umožňuje vizuálnu indikáciu stavu alebo funkcie podľa zapojenia.
• Ponúka kontakty NO a NC pre širšie možnosti zapojenia v ovládacích obvodoch.
• Panelové vyhotovenie s montážnym priemerom 19 mm umožňuje inštaláciu do pripraveného otvoru.
• Krytie IP65 podporuje použitie v prostrediach so zvýšenými nárokmi na ochranu ovládacieho prvku.
• Symbol ventilátora znižuje riziko zámeny ovládanej funkcie v paneli.

Pokyny k inštalácii a prevádzke

• Pred inštaláciou overte zhodu napätia LED podsvietenia, spínaného napätia, prúdu a typu kontaktov s konkrétnym zapojením.
• Spínač inštalujte do panelu so zodpovedajúcim montážnym otvorom.
• Zapojenie kontaktov NO a NC vykonajte podľa požadovanej funkcie ovládaného obvodu.
• Pre zachovanie krytia IP65 musí byť spínač správne usadený a dotiahnutý v paneli vhodnej konštrukcie.
• Montáž do elektrického zariadenia smie vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.

Bezpečnostné upozornenie

• Produkt môže byť použitý v obvodoch so spínaným napätím až 250 V, preto hrozí riziko úrazu elektrickým prúdom pri nesprávnej manipulácii.
• Pred montážou, demontážou alebo úpravou zapojenia vždy odpojte zariadenie od napájania.
• Neprekračujte maximálne spínané napätie a prúd uvedené v špecifikácii.
• Nepripájajte LED podsvietenie na vyššie napätie, než je uvedené v špecifikácii.
• Nesprávne zapojenie môže spôsobiť skrat, prehriatie, poškodenie spínača alebo poškodenie pripojeného zariadenia.
