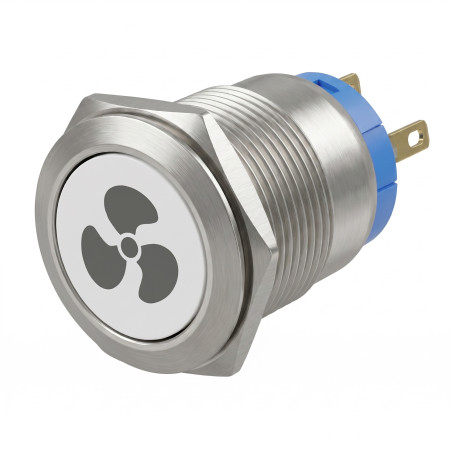

Przełącznik metalowy z czerwonym podświetleniem, wentylator, srebrny, średnica 22mm, IP65, 12V

Metalowy przełącznik panelowy z czerwonym podświetleniem LED i symbolem wentylatora jest przeznaczony do sterowania obwodami elektrycznymi w panelach, rozdzielnicach, szafach sterowniczych i własnych instalacjach elektrycznych. Konstrukcja z montażem w otworze umożliwia solidne osadzenie w panelu przednim i czytelne oznaczenie sterowanej funkcji.

Specyfikacje techniczne

• Typ produktu: metalowy przełącznik panelowy
• Kolor korpusu: srebrny
• Podświetlenie: czerwone LED
• Symbol na przycisku: wentylator
• Średnica wyłącznika: 22 mm
• Średnica montażowa: 19 mm
• Stopień ochrony: IP65
• Maksymalne napięcie podświetlenia LED: 12 V
• Maksymalne napięcie i prąd przełączania: 250 V / 5 A
• Typ styków: NO, NC
• Przełączanie: z aretacją
• Wymiary: 2,2 cm x 2,2 cm x 3,9 cm

Funkcje i właściwości

• Przełącznik łączy mechaniczne sterowanie obwodem elektrycznym i sygnalizację wizualną za pomocą czerwonego podświetlenia LED.
• Styki NO i NC umożliwiają podłączenie jako element zwierny lub rozwierny zgodnie z wymaganiami konkretnej aplikacji.
• Aretacja utrzymuje przełącznik w wybranej pozycji po naciśnięciu.
• Metalowe wykonanie jest odpowiednie do montażu panelowego w elementach sterujących i obudowach urządzeń.
• Stopień ochrony IP65 zapewnia ochronę przed pyłem i strugami wody przy prawidłowym montażu w odpowiednim panelu.
• Symbol wentylatora ułatwia identyfikację sterowanej funkcji na panelu przednim.

Idealne dla

• Panele sterowania wentylatorów i systemów wentylacyjnych.
• Rozdzielnice, szafy sterownicze i panele techniczne.
• Własne projekty instalacji elektrycznych wymagające przełącznika panelowego z podświetleniem.
• Aplikacje, w których wymagane jest rozróżnienie sterowanej funkcji za pomocą symbolu wentylatora.

Zawartość opakowania

• 1x Metalowy przełącznik z czerwonym podświetleniem LED i symbolem wentylatora

Dlaczego warto wybrać ten produkt

• Zawiera podświetlenie, które umożliwia wizualną sygnalizację stanu lub funkcji w zależności od podłączenia.
• Oferuje styki NO i NC dla szerszych możliwości podłączenia w obwodach sterowania.
• Wykonanie panelowe ze średnicą montażową 19 mm umożliwia instalację w przygotowanym otworze.
• Stopień ochrony IP65 wspiera zastosowanie w środowiskach o zwiększonych wymaganiach dotyczących ochrony elementu sterującego.
• Symbol wentylatora zmniejsza ryzyko pomyłki sterowanej funkcji w panelu.

Instrukcje dotyczące instalacji i obsługi

• Przed instalacją należy zweryfikować zgodność napięcia podświetlenia LED, napięcia przełączania, prądu i typu styków z konkretnym podłączeniem.
• Przełącznik należy zainstalować w panelu z odpowiednim otworem montażowym.
• Podłączenie styków NO i NC należy wykonać zgodnie z wymaganą funkcją sterowanego obwodu.
• Aby zachować stopień ochrony IP65, przełącznik musi być prawidłowo osadzony i dokręcony w panelu o odpowiedniej konstrukcji.
• Montaż w urządzeniu elektrycznym może przeprowadzać wyłącznie osoba z odpowiednimi kwalifikacjami elektrotechnicznymi.

Ostrzeżenia dotyczące bezpieczeństwa

• Produkt może być używany w obwodach z napięciem przełączania do 250 V, dlatego istnieje ryzyko porażenia prądem elektrycznym przy niewłaściwej manipulacji.
• Przed montażem, demontażem lub modyfikacją podłączenia zawsze odłącz urządzenie od zasilania.
• Nie przekraczaj maksymalnego napięcia przełączania i prądu podanych w specyfikacji.
• Nie podłączaj podświetlenia LED do wyższego napięcia niż podano w specyfikacji.
• Niewłaściwe podłączenie może spowodować zwarcie, przegrzanie, uszkodzenie przełącznika lub uszkodzenie podłączonego urządzenia.
