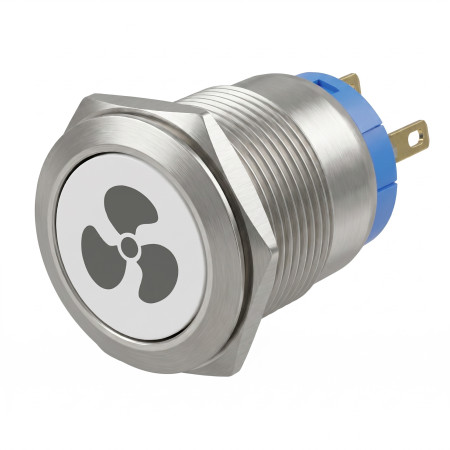

Metallinen kytkin punaisella taustavalolla, tuuletin, hopea, halkaisija 22 mm, IP65, 12V

Metallinen paneelikytkin punaisella LED-taustavalolla ja tuuletinsymbolilla on tarkoitettu sähköpiirien ohjaamiseen paneeleissa, jakokeskuksissa, ohjauskaapeissa ja omissa sähköasennuksissa. Reikään asennettava rakenne mahdollistaa tukevan kiinnityksen etupaneeliin ja ohjatun toiminnon selkeän merkinnän.

Tekniset tiedot

• Tuotetyyppi: metallinen paneelikytkin
• Rungon väri: hopea
• Taustavalo: punainen LED
• Painikkeen symboli: tuuletin
• Kytkimen halkaisija: 22 mm
• Asennushalkaisija: 19 mm
• Suojausluokka: IP65
• LED-taustavalon maksimijännite: 12 V
• Maksimikytkentäjännite ja -virta: 250 V / 5 A
• Koskettimien tyyppi: NO, NC
• Kytkentä: lukittuva
• Mitat: 2,2 cm x 2,2 cm x 3,9 cm

Toiminnot ja ominaisuudet

• Kytkin yhdistää sähköpiirin mekaanisen ohjauksen ja visuaalisen merkinannon punaisen LED-taustavalon avulla.
• NO- ja NC-koskettimet mahdollistavat kytkennän sulkeutuvana tai avautuvana elementtinä tietyn sovelluksen vaatimusten mukaisesti.
• Lukitus pitää kytkimen valitussa asennossa painamisen jälkeen.
• Metallirakenne sopii paneeliasennukseen ohjauselementteihin ja laitekoteloihin.
• IP65-suojausluokka tarjoaa suojan pölyä ja vesisuihkuja vastaan, kun se on asennettu oikein sopivaan paneeliin.
• Tuuletinsymboli helpottaa ohjatun toiminnon tunnistamista etupaneelissa.

Ihanteellinen

• Tuulettimien ja ilmanvaihtojärjestelmien ohjauspaneelit.
• Jakokeskukset, ohjauskaapit ja tekniset paneelit.
• Omat sähköasennusprojektit, jotka vaativat taustavalaistun paneelikytkimen.
• Sovellukset, joissa vaaditaan ohjatun toiminnon erottamista tuuletinsymbolin avulla.

Pakkauksen sisältö

• 1x Metallinen kytkin punaisella LED-taustavalolla ja tuuletinsymbolilla

Miksi valita tämä tuote

• Sisältää taustavalon, joka mahdollistaa tilan tai toiminnon visuaalisen ilmaisun kytkennän mukaan.
• Tarjoaa NO- ja NC-koskettimet laajempiin kytkentämahdollisuuksiin ohjauspiireissä.
• Paneelirakenne 19 mm asennushalkaisijalla mahdollistaa asennuksen valmiiseen reikään.
• IP65-suojausluokka tukee käyttöä ympäristöissä, joissa ohjauselementin suojaukselle on korkeammat vaatimukset.
• Tuuletinsymboli vähentää ohjatun toiminnon sekoittumisen riskiä paneelissa.

Asennus- ja käyttöohjeet

• Ennen asennusta varmista LED-taustavalon jännitteen, kytkentäjännitteen, virran ja koskettimien tyypin yhteensopivuus tietyn kytkennän kanssa.
• Asenna kytkin paneeliin, jossa on vastaava asennusreikä.
• Tee NO- ja NC-koskettimien kytkentä ohjatun piirin halutun toiminnon mukaisesti.
• IP65-suojausluokan säilyttämiseksi kytkin on asetettava ja kiristettävä oikein sopivan rakenteen paneeliin.
• Asennuksen sähkölaitteeseen saa suorittaa vain henkilö, jolla on asianmukainen sähkötekniikan pätevyys.

Turvallisuusvaroitukset

• Tuotetta voidaan käyttää piireissä, joiden kytkentäjännite on jopa 250 V, joten vääränlaisessa käsittelyssä on sähköiskun vaara.
• Irrota laite aina virtalähteestä ennen asennusta, purkamista tai kytkennän muuttamista.
• Älä ylitä erittelyssä ilmoitettua maksimikytkentäjännitettä ja -virtaa.
• Älä kytke LED-taustavaloa korkeampaan jännitteeseen kuin erittelyssä on ilmoitettu.
• Väärä kytkentä voi aiheuttaa oikosulun, ylikuumenemisen, kytkimen vaurioitumisen tai liitetyn laitteen vaurioitumisen.
