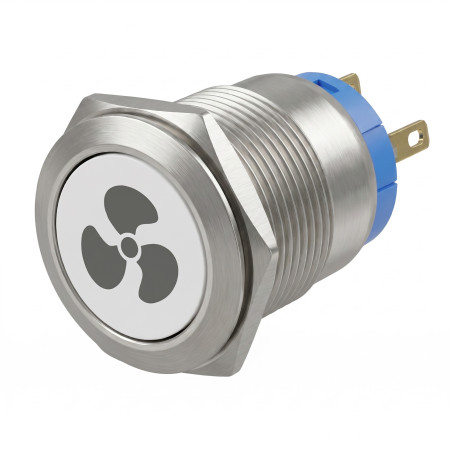

Metalkontakt med rødt baggrundslys, ventilator, sølv, diameter 22 mm, IP65, 12V

Metal panelkontakt med rødt LED-baggrundslys og ventilatorsymbol er beregnet til styring af elektriske kredsløb i paneler, fordelingstavler, styreskabe og egne elektriske installationer. Konstruktionen med montering i hul giver mulighed for fast montering i frontpanelet og tydelig markering af den styrede funktion.

Tekniske specifikationer

• Produkttype: metal panelkontakt
• Kropsfarve: sølv
• Baggrundslys: rød LED
• Symbol på knap: ventilator
• Kontaktdiameter: 22 mm
• Monteringsdiameter: 19 mm
• Beskyttelsesgrad: IP65
• Maksimal spænding for LED-baggrundslys: 12 V
• Maksimal koblingsspænding og strøm: 250 V / 5 A
• Kontakttype: NO, NC
• Kobling: med lås
• Dimensioner: 2,2 cm x 2,2 cm x 3,9 cm

Funktioner og egenskaber

• Kontakten kombinerer mekanisk styring af det elektriske kredsløb og visuel signalering ved hjælp af rødt LED-baggrundslys.
• NO- og NC-kontakter muliggør tilslutning som et sluttende eller brydende element i henhold til kravene i den specifikke applikation.
• Låsen holder kontakten i den valgte position efter tryk.
• Metaludførelsen er velegnet til panelmontering i styreelementer og udstyrsdæksler.
• Beskyttelsesgraden IP65 giver beskyttelse mod støv og vandstråler ved korrekt montering i et egnet panel.
• Ventilatorsymbolet gør det lettere at identificere den styrede funktion på frontpanelet.

Ideel til

• Styrepaneler til ventilatorer og ventilationssystemer.
• Fordelingstavler, styreskabe og tekniske paneler.
• Egne elektriske installationsprojekter, der kræver en panelkontakt med baggrundslys.
• Applikationer, hvor det kræves at skelne den styrede funktion ved hjælp af ventilatorsymbolet.

Pakkens indhold

• 1x Metalkontakt med rødt LED-baggrundslys og ventilatorsymbol

Hvorfor vælge dette produkt

• Indeholder baggrundslys, som muliggør visuel indikation af status eller funktion afhængigt af tilslutningen.
• Tilbyder NO- og NC-kontakter for bredere tilslutningsmuligheder i styrekredsløb.
• Paneludførelsen med en monteringsdiameter på 19 mm muliggør installation i et forberedt hul.
• Beskyttelsesgraden IP65 understøtter brug i miljøer med øgede krav til beskyttelse af styreelementet.
• Ventilatorsymbolet reducerer risikoen for forveksling af den styrede funktion i panelet.

Instruktioner til installation og drift

• Før installation skal du kontrollere, at spændingen for LED-baggrundslyset, koblingsspændingen, strømmen og kontakttypen stemmer overens med den specifikke tilslutning.
• Installer kontakten i et panel med et tilsvarende monteringshul.
• Tilslut NO- og NC-kontakterne i henhold til den ønskede funktion af det styrede kredsløb.
• For at opretholde beskyttelsesgraden IP65 skal kontakten være korrekt placeret og strammet i et panel af passende konstruktion.
• Montering i elektrisk udstyr må kun udføres af en person med passende elektrotekniske kvalifikationer.

Sikkerhedsadvarsler

• Produktet kan bruges i kredsløb med en koblingsspænding på op til 250 V, så der er risiko for elektrisk stød ved forkert håndtering.
• Afbryd altid enheden fra strømforsyningen før montering, demontering eller ændring af tilslutningen.
• Overskrid ikke den maksimale koblingsspænding og strøm, der er angivet i specifikationen.
• Tilslut ikke LED-baggrundslyset til en højere spænding end angivet i specifikationen.
• Forkert tilslutning kan forårsage kortslutning, overophedning, beskadigelse af kontakten eller beskadigelse af det tilsluttede udstyr.
