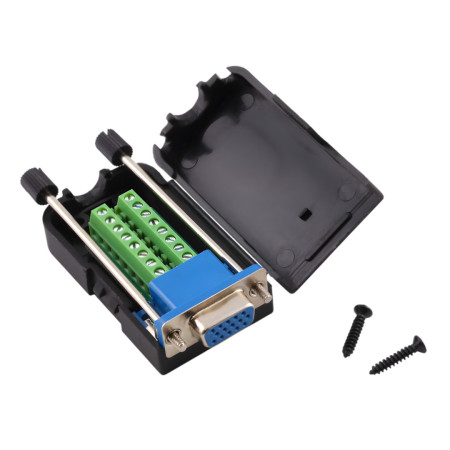

D-SUB konektor DE15 (DB15) 3-vrstični, ožičen, ženski z vijaki, vijačni tip

Ta konektor D-SUB DE15 (pogosto napačno imenovan DB15/VGA) omogoča hitro, brezspajkano povezavo žic z uporabo vijačnih sponk. Primeren je za servisne namene, izdelavo prototipov in pretvorbo ožičenja v standardni 15-pinski ženski vmesnik z zapornimi maticami.

Tehnične specifikacije

• Vrsta konektorja: D-SUB DE15 (HD15), ženski , 3 vrste kontaktov
• Mehansko zaklepanje: integrirana matica (privita na protiutež)
• Dimenzije: 76 × 42 × 20 mm
• Razmak med vrstami zatičev: 2,84 mm
• Vodoravni razmak med zatiči v vrsti: 2,77 mm
• Material: kovinski konektor + plastični pokrov (ABS)
• Priključek žice: vijačni priključni blok (brez spajkanja)

Funkcije in lastnosti

• Hitra prekinitev ožičenja na DE15 z uporabo sponk, primerna za večkratno ožičenje
• Mehanska zaščita in razbremenitev kabla v plastičnem ohišju
• Privijte pritrditev konektorja na nasprotni del za stabilno povezavo
• Oznaka: v praksi lahko naletite na imena "DB15", "VGA", "Cannon-9" ali "Canon9"; tehnično pravilna oznaka je D-SUB DE15

Idealno za

• Servisna in diagnostična orodja z vmesnikom DE15
• Izdelava prototipov in laboratorijsko ožičenje brez spajkanja
• Industrijske instalacije, kjer je potrebna montaža vijačnih konektorjev
• Pretvorba kablov na D-SUB DE15 v kabelskih snopih

Vsebina paketa

• Ženski D-SUB DE15 s priključnim blokom v ohišju

Zakaj izbrati ta izdelek?

• Omogoča priključitev žic brez spajkanja z uporabo priključnega bloka
• Standardni D-SUB mehanizem z maticami za trdno prileganje
• Kombinacija kovinskega konektorja in ABS ohišja za splošno tehnično uporabo
• Primerna rešitev za hitro montažo, servisiranje in testiranje

Navodila za namestitev in uporabo

• Pred montažo preverite razporeditev priključkov v skladu z vašo aplikacijo in dokumentacijo naprave.
• Ustrezno odstranite izolacijo z žic in privijte sponke, da se zaradi vibracij ne zrahljajo.
• Po priključitvi zaprite pokrov in preverite, ali se žice ne dotikajo kovinskega dela priključka zunaj za to določenih mest.

Varnostno obvestilo

• Izdelek je namenjen za signalno povezavo; pred uporabo preverite, ali sta nazivna napetost in tok ustrezna za vašo uporabo.
• Namestitev izvedite, ko je naprava izklopljena iz električnega omrežja.
