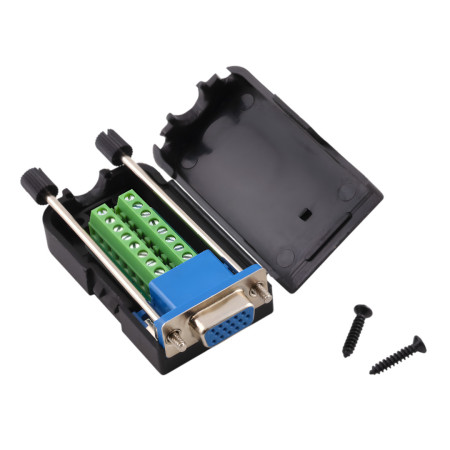

Konektor D-SUB DE15 (DB15) 3 řady, kabelový, samice se šrouby, šroubovací

Tento konektor  D-SUB DE15 (často nesprávně označovaný jako DB15/VGA) umožňuje rychlé připojení vodičů bez pájení pomocí šroubovacích svorek. Je vhodný pro servisní účely, prototypování a převod kabeláže na standardní 15pinové rozhraní v provedení samice se zajišťovacími maticemi.

Technické specifikace

• Typ konektoru: D-SUB DE15 (HD15), samice, 3 řady kontaktů
• Mechanické zajištění: integrované matice (šroubové uchycení k protikusu)
• Rozměry: 76 × 42 × 20 mm
• Rozteč mezi řadami pinů: 2,84 mm
• Horizontální rozteč pinů v řadě: 2,77 mm
• Materiál: kovový konektor + plastový kryt (ABS)
• Připojení vodičů: šroubovací svorkovnice (bez pájení)

Funkce a vlastnosti

• Rychlé zakončení kabeláže na DE15 pomocí svorek, vhodné pro opakované zapojování
• Mechanická ochrana a odlehčení kabelu v plastovém krytu
• Šroubové zajištění konektoru k protikusu pro stabilní spojení
• Označení: v praxi se lze setkat s názvy „DB15“, „VGA“, „Cannon-9“ nebo „Canon9“; technicky správné označení je D-SUB DE15

Ideální pro

• Servisní a diagnostické přípravky s rozhraním DE15
• Prototypování a laboratorní zapojení bez pájení
• Průmyslové instalace, kde je požadováno šroubové uchycení konektoru
• Převod kabeláže na D-SUB DE15 v kabelových svazcích

Obsah balení

• D-SUB DE15 samice se svorkovnicí v krytu

Proč zvolit tento produkt

• Umožňuje připojení vodičů bez pájení pomocí svorkovnice
• Standardní mechanika D-SUB s maticemi pro pevné uchycení
• Kombinace kovového konektoru a krytu z ABS pro běžné technické použití
• Vhodné řešení pro rychlou montáž, servis a testování

Pokyny k instalaci a provozu

• Před montáží ověřte přiřazení pinů dle Vaší aplikace a dokumentace zařízení
• Vodiče odizolujte přiměřeně a dotáhněte svorky tak, aby nedocházelo k uvolnění při vibracích
• Po zapojení uzavřete kryt a zkontrolujte, že nedochází ke kontaktu vodičů s kovovou částí konektoru mimo určené body

Bezpečnostní upozornění

• Produkt je určen pro signálové propojení; před použitím ověřte, že napěťové a proudové poměry odpovídají Vaší aplikaci
• Instalaci provádějte při odpojeném napájení zařízení
