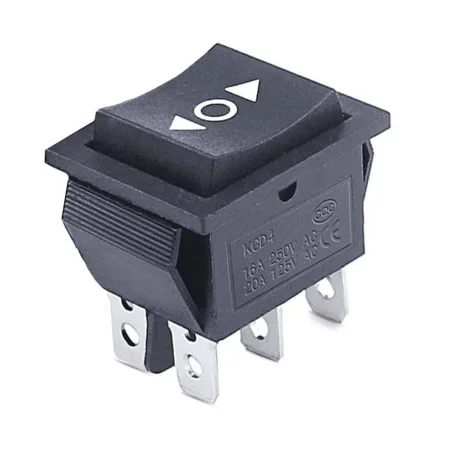

Klecno stikalo KCD4 pravokotno, VKLOP-IZKLOP-VKLOP, trenutno (brez zaskočitve), puščice, črno, 250V/15A

Pravokotno preklopno stikalo tipa KCD4 je zasnovano za montažo na ploščo in preklapljanje tokokrogov v treh položajih VKLOP-IZKLOP-VKLOP. Zasnova je nezaskočna (trenutna), tj. po sprostitvi se ročica vrne v začetni položaj. Piktogrami puščic < o > olajšajo orientacijo operaterja med smernim krmiljenjem.

Tehnične specifikacije

• Tip: KCD4
• Funkcija kontakta: VKLOP-IZKLOP-VKLOP (stikalo)
• Izvedba: brez zaklepanja (navor)
• Nazivna obremenitev: maks. 250 V / 15 A
• Nazivna obremenitev (alternativa): 125 V / 20 A
• Število pinov: 6-pinski
• Konektorji: Faston 6,3 mm
• Zaščita: IP20
• Barva: črna
• Oznake na zibelki: puščice < o >
• Montažna luknja (izrez): 29,5 x 22,4 mm
• Dimenzije ohišja: 31 x 25 x 35 mm
• Višina vgradnje (zahtevana globina v plošči): 28 mm

Funkcije in lastnosti

• Tristopenjsko stikalo VKLOP-IZKLOP-VKLOP za izbiro smeri ali dva načina z nevtralnim položajem
• Zasnova z neblokirnim navorom za kratkotrajno delovanje
• Montaža na ploščo v pravokotni izrez
• Priključki za hitro priključitev z uporabo 6,3 mm ploščatih konektorjev Faston
• Piktogrami na zibelki za jasno identifikacijo položaja

Idealno za

• Nadzorne plošče in stikalne plošče
• Smerno krmiljenje enosmernih motorjev (npr. naprej/nazaj) v kombinaciji z ustreznim ožičenjem
• Nadzor načina naprave s sredinskim izklopljenim položajem
• Industrijska in delavniška uporaba, testne naprave

Vsebina paketa

• 1x preklopno stikalo KCD4

Zakaj izbrati ta izdelek?

• Standardni format KCD4 za enostavno zamenjavo v obstoječih ploščah
• Izvedba z navorom, primerna za krmiljenje, kjer je potrebna vrnitev v začetni položaj
• Enostavna povezava prek 6,3 mm Faston priključkov in hitra montaža na ploščo
• Jasno definirana montažna luknja in globina vgradnje za zasnovo plošče

Navodila za namestitev in uporabo

• Pred namestitvijo preverite velikost montažne luknje 29,5 x 22,4 mm in zahtevano globino v plošči 28 mm.
• Za povezave uporabite ustrezne 6,3 mm Faston konektorje in žice, dimenzionirane za trenutno obremenitev aplikacije.
• Preverite povezavo kontaktov z meritvijo ali v skladu s shemo vaše aplikacije (VKLOP-IZKLOP-VKLOP, 6 pinov).

Varnostno obvestilo

• Pri uporabi izdelka na omrežni napetosti 220–250 V AC je treba upoštevati načela dela z električno opremo. Namestitev in servisiranje izvajajte le, ko je napajanje odklopljeno.
• Upoštevajte zahtevane izolacijske razdalje, varovalke in ohišja glede na specifično uporabo. Ohišje IP20 ne ščiti pred vdorom vode.
