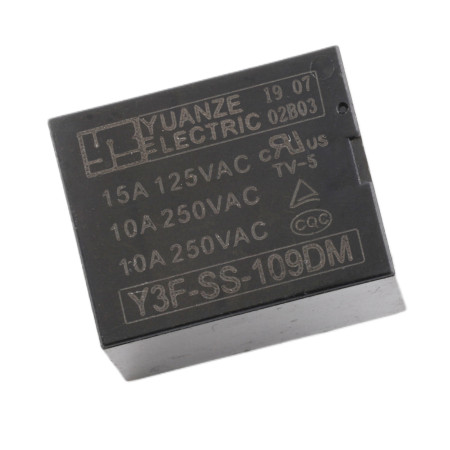

Rele Y3F-SS-109DM 9V DC/250V AC 10A, 4-pinski

Elektromehanski rele Y3F-SS-109DM je zasnovan za preklapljanje bremen z uporabo nizkonapetostnega krmilnega signala 9 V DC. Primeren je za običajne aplikacije v napajalnikih, krmilnih enotah, avtomatizaciji in preklapljanju omrežnih in enosmernih tokokrogov, pri čemer se ohranijo nazivni parametri kontaktov.

Tehnične specifikacije

• Model: Y3F-SS-109DM
• Tip: elektromehanski močnostni rele, THT
• Število zatičev: 4
• Vrsta kontakta: 1× preklopni (SPDT, 1 oblika C)
• Krmilna napetost tuljave: 9 V DC
• Preklopna napetost (kontakti): 250 V AC
• Maks. preklopni tok: 10 A
• Upor tuljave: 406 Ω
• Dimenzije: 19,6 × 15,4 × 15,5 mm

Funkcije in lastnosti

• Galvanska izolacija krmilnega dela (tuljave) od stikalnega dela (kontaktov)
• Primerno za preklapljanje AC in DC bremen znotraj nazivnih parametrov kontaktov
• Montaža skozi luknjo v tiskano vezje (THT) za trdno mehansko pritrditev

Vsebina paketa

• 1× rele Y3F-SS-109DM

Varnostno obvestilo

• Pri preklapljanju med 230 in 250 V AC obstaja nevarnost električnega udara; namestitev in priključitev izvajajte le, ko je napajanje odklopljeno.
• Upoštevajte izolacijske razdalje na tiskanem vezju in uporabite ustrezno zaščito in oklop glede na preklopno obremenitev.
• Ne prekoračite nazivne napetosti in toka kontaktov; za induktivne obremenitve uporabite ustrezno dušenje.
