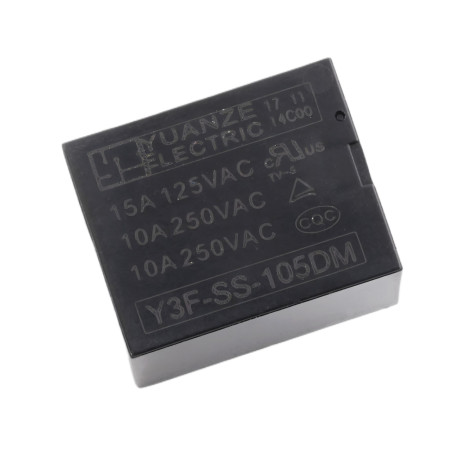

Rele Y3F-SS-105DM 5 V DC/250 V AC 10 A, 4-pinski

Elektromehanski rele Y3F-SS-105DM je zasnovan za preklapljanje bremen z uporabo nizkonapetostnega krmilnega signala 5 V DC. Primeren je za preprosta stikalna vezja, avtomatizacijo in napajalne veje, kjer je potrebno galvansko ločiti krmilni del od preklopnega vezja.

Tehnične specifikacije

• Model: Y3F-SS-105DM
• Tip: elektromehanski rele
• Število zatičev: 4
• Krmilna napetost tuljave: 5 V DC
• Upor tuljave: 70 Ω
• Poraba energije tuljave: 0,36 W
• Maks. preklopna napetost: 250 V AC
• Maks. preklopni tok: 10 A
• Dimenzije: 19,6 x 15,4 x 15,5 mm

Funkcije in lastnosti

• Preklapljanje obremenitev do 250 V AC pri tokovih do 10 A
• 5V DC krmiljenje tuljave za uporabo s skupnimi logičnimi in krmilnimi vezji
• Elektromehanska zasnova z galvansko izolacijo med tuljavo in kontakti
• Kompaktne dimenzije, primerne za vgradnjo v opremo z omejenim prostorom

Vsebina paketa

• Rele Y3F-SS-105DM 5 V DC/250 V AC 10 A, 4-pinski

Varnostno obvestilo

• Pri preklapljanju omrežne napetosti 230–250 V AC obstaja nevarnost električnega udara. Montažo in priključitev izvajajte le, ko je napajanje odklopljeno.
• Vzdržujte zadostne izolacijske razdalje in uporabljajte žice in sponke, ki so dimenzionirane za ustrezno napetost in tok.
• Ne prekoračite največje preklopne napetosti in toka; pri induktivnih obremenitvah razmislite o uporabi ustreznih zaščitnih elementov.
