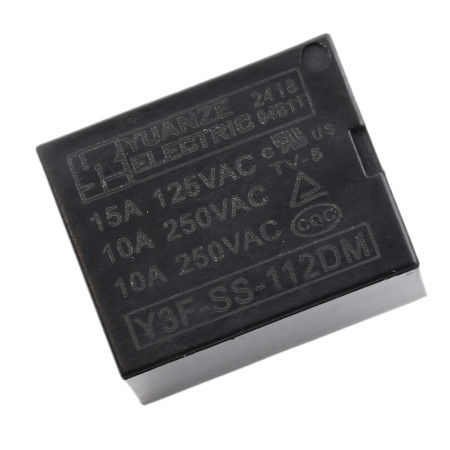

Rele Y3F-SS-112DM 12V DC/250V AC 10A, 4-pinski

Elektromagnetni močnostni rele Y3F-SS-112DM je zasnovan za preklapljanje bremen z uporabo 12V DC krmilnega signala. Zaradi kontaktov z nazivnim tokom do 10A je primeren za splošne preklopne aplikacije v elektroniki in avtomatizaciji, kjer je potrebna galvanska izolacija med krmilnim delom in preklopnim vezjem.

Tehnične specifikacije

• Model: Y3F-SS-112DM
• Vrsta kontakta: SPDT (1 preklopni kontakt)
• Krmilna napetost tuljave: 12V DC
• Upor tuljave: 400Ω
• Poraba tuljave: 0,36 W
• Preklopna napetost: 250 V AC
• Maks. preklopni tok: 10A
• Dimenzije: 19,6 x 15,4 x 15,5 mm

Funkcije in lastnosti

• Elektromagnetni rele za preklapljanje izmeničnih in enosmernih bremen z galvansko izolacijo
• 4-pinska zasnova za montažo v tiskano vezje ali vtičnico, odvisno od uporabljene napeljave
• Preklopni kontakt omogoča izbiro med normalno odprtim in normalno zaprtim izhodom

Vsebina paketa

• 1x rele Y3F-SS-112DM

Varnostno obvestilo

• Pri preklapljanju omrežne napetosti 230–250 V AC obstaja nevarnost električnega udara; montažo in priključitev izvajajte le, ko je napajanje odklopljeno.
• Na tiskanem vezju vzdržujte zadostne izolacijske razdalje, pravilno varovanje in dimenzioniranje žic za tok do 10 A.
• Releje uporabljajte znotraj meja njihovih nazivnih vrednosti; pri induktivnih obremenitvah razmislite o uporabi zaščitnih elementov (npr. RC element, varistor, dioda) glede na vrsto obremenitve.
