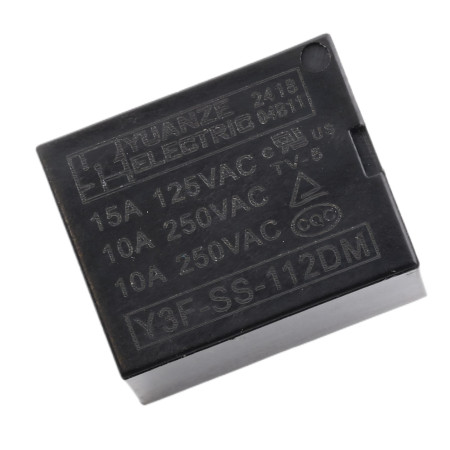

Relé Y3F-SS-112DM 12V DC/250V AC 10A, 4-pin

Elektromagnetické výkonové relé Y3F-SS-112DM je určeno pro spínání zátěží pomocí řídicího signálu 12V DC. Díky kontaktům dimenzovaným až na 10A je vhodné pro obecné spínací aplikace v elektronice a automatizaci, kde je požadováno galvanické oddělení mezi řídicí částí a spínaným obvodem.

Technické specifikace

• Model: Y3F-SS-112DM
• Typ kontaktu: SPDT (1 přepínací kontakt)
• Ovládací napětí cívky: 12V DC
• Odpor cívky: 400Ω
• Spotřeba cívky: 0.36W
• Spínací napětí: 250V AC
• Max. spínací proud: 10A
• Rozměry: 19.6 x 15.4 x 15.5mm

Funkce a vlastnosti

• Elektromagnetické relé pro spínání AC i DC zátěží s galvanickým oddělením
• 4pinové provedení pro montáž do DPS nebo do patice dle použitého zapojení
• Přepínací kontakt umožňuje volbu mezi rozpínaným a spínaným výstupem

Obsah balení

• 1x relé Y3F-SS-112DM

Bezpečnostní upozornění

• Při spínání síťového napětí 230–250V AC hrozí nebezpečí úrazu elektrickým proudem; montáž a zapojení provádějte pouze při odpojeném napájení.
• Dodržte dostatečné izolační vzdálenosti na DPS, správné jištění a dimenzování vodičů pro proud až 10A.
• Relé používejte v mezích jmenovitých hodnot; při indukční zátěži zvažte použití ochranných prvků (např. RC člen, varistor, dioda) dle typu zátěže.
