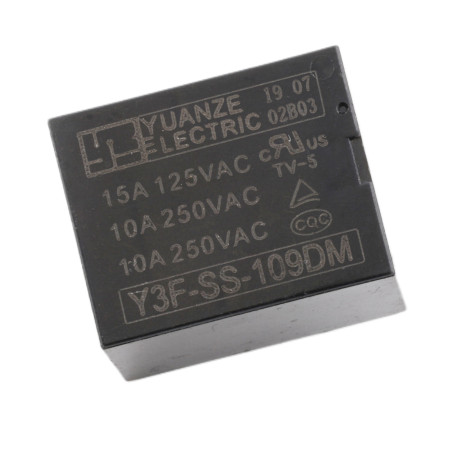

Relé Y3F-SS-109DM 9V DC/250V AC 10A, 4-pin

Elektromechanické relé Y3F-SS-109DM je určeno pro spínání zátěží pomocí nízkonapěťového řídicího signálu 9 V DC. Vhodné je pro běžné aplikace v napájecích zdrojích, řídicích jednotkách, automatizaci a spínání síťových i DC okruhů při dodržení jmenovitých parametrů kontaktů.

Technické specifikace

• Model: Y3F-SS-109DM
• Typ: elektromechanické výkonové relé, THT
• Počet pinů: 4
• Typ kontaktu: 1× přepínací (SPDT, 1 Form C)
• Ovládací napětí cívky: 9 V DC
• Spínací napětí (kontakty): 250 V AC
• Max. spínací proud: 10 A
• Odpor cívky: 406 Ω
• Rozměry: 19.6 × 15.4 × 15.5 mm

Funkce a vlastnosti

• Galvanické oddělení řídicí části (cívka) od spínané části (kontakty)
• Vhodné pro spínání AC i DC zátěží v rámci jmenovitých parametrů kontaktů
• Průchozí montáž do DPS (THT) pro pevné mechanické uchycení

Obsah balení

• 1× relé Y3F-SS-109DM

Bezpečnostní upozornění

• Při spínání napětí 230–250 V AC hrozí nebezpečí úrazu elektrickým proudem; montáž a zapojení provádějte pouze při odpojeném napájení.
• Dodržujte izolační vzdálenosti na DPS a použijte vhodné jištění a krytování podle spínané zátěže.
• Nepřekračujte jmenovité hodnoty napětí a proudu kontaktů; u indukčních zátěží použijte vhodné odrušení.
