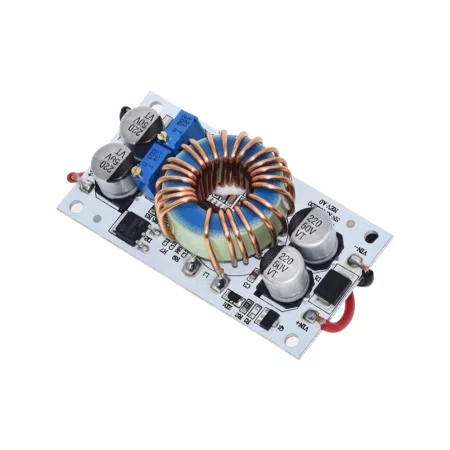

Convertitore di tensione da 8,5-48 V a 10-50 V CC, max. 8 A, 250 W

Convertitore boost (step-up) DC/DC non isolato per aumentare e stabilizzare la tensione DC in applicazioni con ingresso variabile. La tensione di uscita è regolabile in continuo tramite trimmer; il modulo è progettato per l'integrazione in dispositivi e alimentatori da fonti DC (ad esempio batterie, linee elettriche, distribuzione DC industriale).

Specifiche tecniche

• Tipo di inverter: boost (step-up), non isolato
• Tensione di ingresso: CC 8,5-48 V
• Tensione di uscita: DC 10-50 V, regolabile in continuo
• Potenza di uscita massima: 250 W
• Corrente max.: fino a 8 A (a seconda della tensione di ingresso/uscita e del raffreddamento)
• Corrente di riposo: circa 10 mA (specificata per 12 V; dipende dall'impostazione dell'uscita)
• Frequenza di commutazione: 150 kHz
• Efficienza: fino al 96%
• Temperatura di esercizio: da -40 a +85 °C
• Protezione: IP20
• Protezioni: protezione da sovracorrente, protezione da inversione di polarità in ingresso, protezione da cortocircuito in uscita, protezione termica (fusibile termico 100 °C)
• Collegamento: terminali di ingresso e di uscita
• Montaggio: 4 fori di montaggio per viti (3 mm)
• Dimensioni: 70 × 36 × 13 mm
• Peso: 65 g

Funzioni e caratteristiche

• Regolazione continua della tensione di uscita tramite trimmer
• Adatto per aumentare la tensione mantenendo l'alimentazione CC senza isolamento galvanico
• Protezioni integrate per condizioni di guasto comuni (sovracorrente, cortocircuito, inversione di polarità)
• Per correnti più elevate è necessario garantire un'adeguata dissipazione del calore (raffreddamento)

Ideale per

• Alimentazione di dispositivi che richiedono una tensione CC più elevata di quella fornita dalla sorgente (ad esempio da 12 V a 24 V / 36 V / 48 V)
• Alimentatori integrati in elettronica industriale, automazione e gruppi di laboratorio
• Alimentazione da sistemi di batterie e distribuzione CC entro l'intervallo consentito

Contenuto della confezione

• Convertitore CC/CC (boost) – 1 pz.

Perché scegliere questo prodotto?

• Ampia gamma di tensione di ingresso e tensione di uscita regolabile in modo continuo
• Elevata frequenza di commutazione ed efficienza adatte per installazioni compatte
• Funzioni di protezione integrate per un funzionamento più stabile nelle applicazioni del mondo reale
• Fori di montaggio e morsetti per una comoda installazione nell'apparecchiatura

Istruzioni per l'installazione e l'uso

• Prima del collegamento, controllare la polarità dell'ingresso e dell'uscita e impostare la tensione di uscita desiderata senza carico.
• Per carichi più elevati, garantire un raffreddamento sufficiente; se il carico supera circa 8 A, la dissipazione del calore deve essere rafforzata secondo le specifiche.
• Dimensionare i cavi di alimentazione e i fusibili in base alla corrente prevista; ridurre al minimo le cadute di tensione sulle linee.
• Il modulo non è isolato: la terra (GND) dell'ingresso e dell'uscita è comune.

Avviso di sicurezza

• La tensione di uscita può raggiungere fino a 50 V CC; osservare le pratiche di lavoro sicure durante l'installazione e la misurazione ed evitare cortocircuiti sull'uscita.
• Il modulo è previsto per l'installazione ad incasso (IP20); garantire la protezione contro il contatto e contro l'ingresso di particelle conduttive.
• Un cablaggio errato, un raffreddamento insufficiente o un sovraccarico possono causare surriscaldamento e danni al dispositivo.
