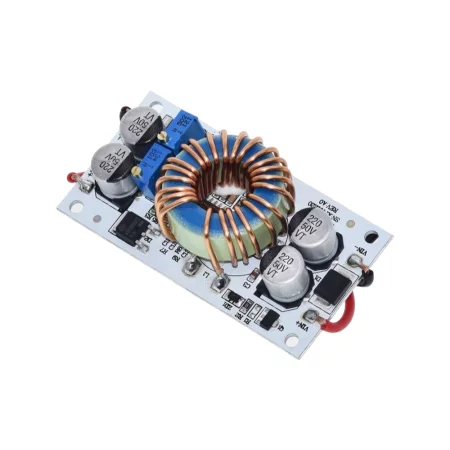

Convertidor de voltaje de 8,5-48 V a 10-50 V CC, máx. 8 A, 250 W

Convertidor elevador CC/CC no aislado para aumentar y estabilizar la tensión de CC en aplicaciones con entrada variable. La tensión de salida se ajusta continuamente mediante un potenciómetro. El módulo está diseñado para integrarse en dispositivos y alimentarse con fuentes de CC (p. ej., baterías, líneas eléctricas, distribución industrial de CC).

Especificaciones técnicas

• Tipo de inversor: elevador, no aislado
• Voltaje de entrada: CC 8,5-48 V
• Voltaje de salida: DC 10-50 V, ajustable continuamente
• Potencia máxima de salida: 250 W
• Corriente máxima: hasta 8 A (dependiendo del voltaje de entrada/salida y de la refrigeración)
• Corriente de reposo: aprox. 10 mA (especificado para 12 V; depende de la configuración de salida)
• Frecuencia de conmutación: 150 kHz
• Eficiencia: hasta el 96%
• Temperatura de funcionamiento: −40 a +85 °C
• Protección: IP20
• Protecciones: protección contra sobrecorriente, protección contra inversión de polaridad de entrada, protección contra cortocircuito de salida, protección térmica (fusible térmico de 100 °C)
• Conexión: terminales de entrada y salida
• Montaje: 4 orificios de montaje para tornillos (3 mm)
• Dimensiones: 70 × 36 × 13 mm
• Peso: 65g

Funciones y características

• Ajuste continuo del voltaje de salida mediante un trimmer
• Adecuado para aumentar el voltaje mientras se mantiene el suministro de energía de CC sin aislamiento galvánico
• Protecciones integradas para condiciones de falla comunes (sobrecorriente, cortocircuito, polaridad inversa)
• Para corrientes más altas, es necesario garantizar una disipación de calor adecuada (refrigeración).

Ideal para

• Alimentación de dispositivos que requieren un voltaje de CC superior al que proporciona la fuente (por ejemplo, 12 V a 24 V / 36 V / 48 V)
• Fuentes de alimentación integradas en electrónica industrial, automatización y montajes de laboratorio
• Alimentación eléctrica desde sistemas de baterías y distribución de CC dentro del rango permitido

Contenido del paquete

• Convertidor DC/DC (boost) – 1 ud.

¿Por qué elegir este producto?

• Amplio rango de voltaje de entrada y voltaje de salida continuamente ajustable
• Alta frecuencia de conmutación y eficiencia adecuadas para instalaciones compactas.
• Funciones de protección integradas para un funcionamiento más estable en aplicaciones del mundo real
• Orificios de montaje y abrazaderas para una cómoda instalación en el equipo.

Instrucciones de instalación y funcionamiento

• Antes de conectar, verifique la polaridad de la entrada y la salida y configure el voltaje de salida deseado sin carga.
• Para cargas mayores, asegúrese de que haya suficiente refrigeración; si la carga supera aproximadamente 8 A, se debe reforzar la disipación de calor según la especificación.
• Dimensione los cables de alimentación y los fusibles de acuerdo con la corriente esperada; minimice las caídas de tensión en las líneas.
• El módulo no está aislado: la conexión a tierra (GND) de la entrada y la salida es común.

Aviso de seguridad

• El voltaje de salida puede alcanzar hasta 50 V CC; observe prácticas de trabajo seguras durante la instalación y la medición y evite cortocircuitar la salida.
• El módulo está diseñado para instalación empotrada (IP20); garantiza la protección contra el contacto y contra la entrada de partículas conductoras.
• Un cableado incorrecto, una refrigeración insuficiente o una sobrecarga pueden provocar sobrecalentamiento y daños en el dispositivo.
