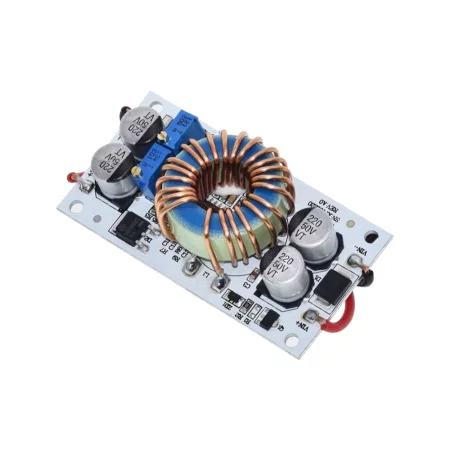

Spänningsomvandlare 8,5–48 V till 10–50 V DC, max. 8 A, 250 W

Oisolerad DC/DC boost-omvandlare (step-up) för att öka och stabilisera likspänningen i applikationer med variabel ingång. Utgångsspänningen är kontinuerligt justerbar med en trimmer, modulen är konstruerad för integration i enheter och strömförsörjning från likströmskällor (t.ex. batterier, kraftledningar, industriell likströmsdistribution).

Tekniska specifikationer

• Växelriktartyp: boost (step-up), icke-isolerad
• Ingångsspänning: DC 8,5-48V
• Utgångsspänning: DC 10–50 V, steglöst justerbar
• Max. uteffekt: 250 W
• Maxström: upp till 8 A (beroende på in-/utgångsspänning och kylning)
• Violström: ca 10 mA (specificerad för 12 V; beror på utgångsinställning)
• Switchfrekvens: 150 kHz
• Effektivitet: upp till 96 %
• Driftstemperatur: −40 till +85 °C
• Skyddsklass: IP20
• Skydd: överströmsskydd, skydd mot omvänd polaritet på ingången, kortslutningsskydd för utgången, termiskt skydd (100 °C termisk säkring)
• Anslutning: ingångs- och utgångsterminaler
• Montering: 4x skruvhål (3 mm)
• Mått: 70 × 36 × 13 mm
• Vikt: 65 g

Funktioner och egenskaper

• Kontinuerlig justering av utspänningen med hjälp av en trimmer
• Lämplig för att öka spänningen samtidigt som likströmsförsörjningen bibehålls utan galvanisk isolering
• Integrerade skydd för vanliga feltillstånd (överström, kortslutning, omvänd polaritet)
• För högre strömmar är det nödvändigt att säkerställa tillräcklig värmeavledning (kylning)

Idealisk för

• Strömförsörjning av enheter som kräver högre likspänning än vad källan tillhandahåller (t.ex. 12 V till 24 V / 36 V / 48 V)
• Inbyggda strömförsörjningar i industriell elektronik, automation och laboratorieaggregat
• Strömförsörjning från batterisystem och likströmsdistribution inom det tillåtna området

Paketinnehåll

• DC/DC-omvandlare (boost) – 1 st.

Varför välja den här produkten?

• Brett inspänningsområde och kontinuerligt justerbar utgångsspänning
• Hög kopplingsfrekvens och effektivitet lämplig för kompakt installation
• Integrerade skyddsfunktioner för stabilare drift i verkliga applikationer
• Monteringshål och klämmor för enkel installation i utrustning

Installations- och bruksanvisning

• Kontrollera polariteten på ingången och utgången innan anslutning och ställ in önskad utspänning utan belastning.
• Vid högre belastningar, se till att kylningen är tillräcklig; om belastningen överstiger cirka 8 A måste värmeavledningen förbättras enligt specifikationen.
• Dimensionera matningskablarna och säkringarna efter den förväntade strömmen; minimera spänningsfall på ledningarna.
• Modulen är inte isolerad – jord (GND) för ingång och utgång är gemensam.

Säkerhetsmeddelande

• Utgångsspänningen kan nå upp till 50 V DC; följ säkra arbetsrutiner vid installation och mätning och undvik kortslutning av utgången.
• Modulen är avsedd för inbyggd installation (IP20); säkerställ skydd mot beröring och mot inträngning av ledande partiklar.
• Felaktig kabeldragning, otillräcklig kylning eller överbelastning kan orsaka överhettning och skador på enheten.
