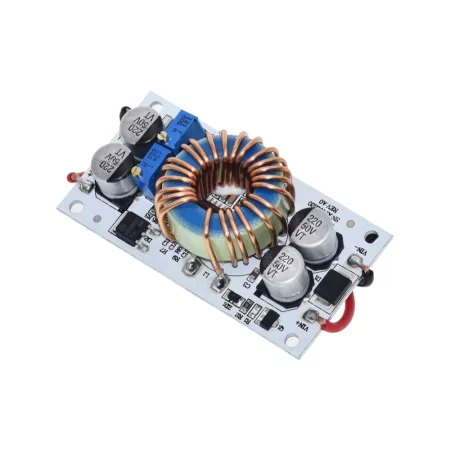

Feszültségátalakító 8,5-48V-ról 10-50V DC-re, max. 8A, 250W

Nem izolált DC/DC feszültségnövelő (step-up) átalakító az egyenfeszültség növelésére és stabilizálására változtatható bemenetű alkalmazásokban. A kimeneti feszültség folyamatosan állítható trimmerrel, a modul eszközökbe integrálható és egyenáramú forrásokból (pl. akkumulátorok, távvezetékek, ipari egyenáramú elosztó) táplálható.

Műszaki adatok

• Inverter típusa: boost (lépcsőn felfelé), nem izolált
• Bemeneti feszültség: DC 8,5-48V
• Kimeneti feszültség: DC 10-50 V, folyamatosan állítható
• Max. kimeneti teljesítmény: 250 W
• Max. áram: akár 8 A (a bemeneti/kimeneti feszültségtől és a hűtéstől függően)
• Nyugalmi áram: kb. 10 mA (12 V-ra megadva; a kimeneti beállítástól függ)
• Kapcsolási frekvencia: 150 kHz
• Hatékonyság: akár 96%
• Üzemi hőmérséklet: −40 és +85 °C között
• Védelem: IP20
• Védelmek: túláramvédelem, bemeneti fordított polaritásvédelem, kimeneti rövidzárlatvédelem, hővédelem (100 °C-os hőbiztosíték)
• Csatlakozás: bemeneti és kimeneti csatlakozók
• Rögzítés: 4 db csavaros rögzítőfurat (3 mm)
• Méretek: 70 × 36 × 13 mm
• Súly: 65g

Funkciók és jellemzők

• A kimeneti feszültség folyamatos szabályozása trimmerrel
• Alkalmas feszültség növelésére, miközben galvanikus leválasztás nélkül fenntartja az egyenáramú tápellátást
• Integrált védelem a gyakori hibák (túláram, rövidzárlat, fordított polaritás) ellen
• Nagyobb áramok esetén megfelelő hőelvezetést (hűtést) kell biztosítani.

Ideális a következőkhöz:

• Olyan eszközök tápellátása, amelyek magasabb egyenfeszültséget igényelnek, mint amennyit a forrás biztosít (pl. 12 V - 24 V / 36 V / 48 V)
• Beépített tápegységek ipari elektronikában, automatizálásban és laboratóriumi egységekben
• Akkumulátoros rendszerekről és egyenáramú elosztásból történő tápellátás a megengedett tartományon belül

A csomag tartalma

• DC/DC átalakító (boost) – 1 db.

Miért válassza ezt a terméket?

• Széles bemeneti feszültségtartomány és folyamatosan állítható kimeneti feszültség
• Magas kapcsolási frekvencia és hatásfok, kompakt telepítéshez
• Integrált védelmi funkciók a valós alkalmazásokban való stabilabb működés érdekében
• Rögzítőfuratok és bilincsek a berendezésekbe való kényelmes beszereléshez

Telepítési és üzemeltetési utasítások

• Csatlakoztatás előtt ellenőrizze a bemenet és a kimenet polaritását, és állítsa be a kívánt kimeneti feszültséget terhelés nélkül.
• Nagyobb terhelések esetén gondoskodjon megfelelő hűtésről; ha a terhelés meghaladja a körülbelül 8 A-t, a hőelvezetést a specifikációnak megfelelően meg kell erősíteni.
• A tápvezetékeket és a biztosítékokat a várható áramerősségnek megfelelően méretezze; minimalizálja a feszültségeséseket a vezetékeken.
• A modul nem szigetelt – a bemenet és a kimenet földelése (GND) közös.

Biztonsági figyelmeztetés

• A kimeneti feszültség elérheti az 50 V DC-t; a telepítés és a mérés során tartsa be a biztonságos munkavégzésre vonatkozó előírásokat, és kerülje a kimenet rövidzárlatát.
• A modul beépített beépítésre készült (IP20); érintésvédelemmel és vezetőképes részecskék behatolása ellen.
• A helytelen bekötés, a nem megfelelő hűtés vagy a túlterhelés túlmelegedést és a készülék károsodását okozhatja.
