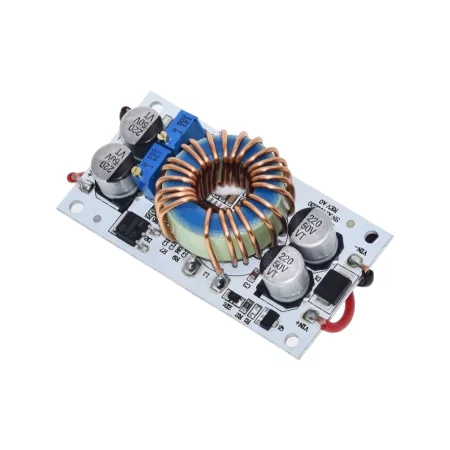

Pretvarač napona 8,5-48V na 10-50V DC, maks. 8A, 250W

Neizolirani DC/DC boost (step-up) pretvarač za povećanje i stabilizaciju istosmjernog napona u primjenama s promjenjivim ulazom. Izlazni napon se kontinuirano podešava trimerom, modul je dizajniran za integraciju u uređaje i napajanje iz istosmjernih izvora (npr. baterije, dalekovodi, industrijska istosmjerna distribucija).

Tehničke specifikacije

• Tip invertera: pojačavajući (step-up), neizolirani
• Ulazni napon: DC 8,5-48 V
• Izlazni napon: DC 10-50 V, kontinuirano podesiv
• Maks. izlazna snaga: 250 W
• Maks. struja: do 8 A (ovisno o ulaznom/izlaznom naponu i hlađenju)
• Struja mirovanja: cca. 10 mA (navedeno za 12 V; ovisi o postavkama izlaza)
• Frekvencija prebacivanja: 150 kHz
• Učinkovitost: do 96%
• Radna temperatura: −40 do +85 °C
• Zaštita: IP20
• Zaštite: zaštita od prekomjerne struje, zaštita od obrnutog polariteta ulaza, zaštita od kratkog spoja izlaza, termička zaštita (termički osigurač 100 °C)
• Priključak: ulazni i izlazni terminali
• Montaža: 4x rupe za vijke (3 mm)
• Dimenzije: 70 × 36 × 13 mm
• Težina: 65 g

Funkcije i značajke

• Kontinuirano podešavanje izlaznog napona pomoću trimera
• Pogodno za povećanje napona uz održavanje istosmjernog napajanja bez galvanske izolacije
• Integrirane zaštite za uobičajene uvjete kvara (prekomjerna struja, kratki spoj, obrnuti polaritet)
• Za veće struje potrebno je osigurati odgovarajuće odvođenje topline (hlađenje)

Idealno za

• Napajanje uređaja koji zahtijevaju viši istosmjerni napon od onog koji izvor pruža (npr. 12 V do 24 V / 36 V / 48 V)
• Ugrađeni izvori napajanja u industrijskoj elektronici, automatizaciji i laboratorijskim sklopovima
• Napajanje iz baterijskih sustava i istosmjerne distribucije unutar dopuštenog raspona

Sadržaj paketa

• DC/DC pretvarač (pojačalo) – 1 kom.

Zašto odabrati ovaj proizvod?

• Širok raspon ulaznog napona i kontinuirano podesivi izlazni napon
• Visoka frekvencija preklapanja i učinkovitost pogodne za kompaktnu instalaciju
• Integrirane zaštitne funkcije za stabilniji rad u stvarnim primjenama
• Montažni otvori i stezaljke za praktičnu ugradnju u opremu

Upute za instalaciju i uporabu

• Prije spajanja provjerite polaritet ulaza i izlaza te postavite željeni izlazni napon bez opterećenja.
• Za veća opterećenja, osigurajte dovoljno hlađenje; ako opterećenje prelazi približno 8 A, odvod topline mora se pojačati prema specifikaciji.
• Dimenzionirajte dovodne žice i osigurače prema očekivanoj struji; smanjite padove napona na vodovima.
• Modul nije izoliran – uzemljenje (GND) ulaza i izlaza je zajedničko.

Sigurnosna obavijest

• Izlazni napon može doseći do 50 V DC; pridržavajte se sigurnih radnih praksi tijekom instalacije i mjerenja i izbjegavajte kratki spoj na izlazu.
• Modul je namijenjen za ugradnju (IP20); osigurajte zaštitu od dodira i od prodora vodljivih čestica.
• Nepravilno ožičenje, nedovoljno hlađenje ili preopterećenje mogu uzrokovati pregrijavanje i oštećenje uređaja.
