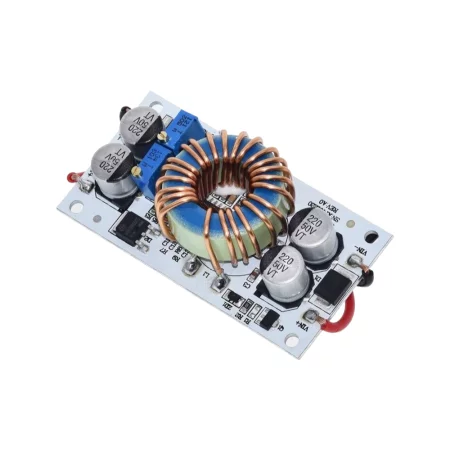

Przetwornica napięcia 8,5-48 V na 10-50 V DC, maks. 8 A, 250 W

Nieizolowany przetwornica DC/DC podwyższająca napięcie (step-up) do podwyższania i stabilizacji napięcia stałego w aplikacjach o zmiennym napięciu wejściowym. Napięcie wyjściowe jest płynnie regulowane za pomocą trymera. Moduł jest przeznaczony do integracji z urządzeniami i zasilania ze źródeł prądu stałego (np. akumulatorów, linii energetycznych, przemysłowych systemów dystrybucji prądu stałego).

Dane techniczne

• Typ falownika: boost (step-up), nieizolowany
• Napięcie wejściowe: DC 8,5-48 V
• Napięcie wyjściowe: DC 10-50 V, płynnie regulowane
• Maksymalna moc wyjściowa: 250 W
• Maksymalny prąd: do 8 A (w zależności od napięcia wejściowego/wyjściowego i chłodzenia)
• Prąd spoczynkowy: ok. 10 mA (określony dla 12 V; zależny od ustawienia wyjścia)
• Częstotliwość przełączania: 150 kHz
• Wydajność: do 96%
• Temperatura pracy: −40 do +85 °C
• Ochrona: IP20
• Zabezpieczenia: zabezpieczenie nadprądowe, zabezpieczenie przed odwrotną polaryzacją wejścia, zabezpieczenie przed zwarciem wyjścia, zabezpieczenie termiczne (bezpiecznik termiczny 100°C)
• Podłączenie: zaciski wejściowe i wyjściowe
• Montaż: 4 otwory montażowe na śruby (3 mm)
• Wymiary: 70 × 36 × 13 mm
• Waga: 65g

Funkcje i cechy

• Ciągła regulacja napięcia wyjściowego za pomocą trymera
• Nadaje się do zwiększania napięcia przy jednoczesnym utrzymaniu zasilania prądem stałym bez izolacji galwanicznej
• Zintegrowane zabezpieczenia przed typowymi awariami (przetężenie, zwarcie, odwrotna polaryzacja)
• Przy wyższych prądach konieczne jest zapewnienie odpowiedniego odprowadzania ciepła (chłodzenia)

Idealny dla

• Zasilanie urządzeń wymagających wyższego napięcia stałego niż zapewnia źródło (np. z 12 V do 24 V / 36 V / 48 V)
• Zasilacze wbudowane w elektronice przemysłowej, automatyce i zespołach laboratoryjnych
• Zasilanie z systemów akumulatorowych i dystrybucja prądu stałego w dopuszczalnym zakresie

Zawartość opakowania

• Przetwornica DC/DC (boost) – 1 szt.

Dlaczego warto wybrać ten produkt?

• Szeroki zakres napięcia wejściowego i płynnie regulowane napięcie wyjściowe
• Wysoka częstotliwość przełączania i wydajność odpowiednia do kompaktowej instalacji
• Zintegrowane funkcje ochronne zapewniające stabilniejszą pracę w rzeczywistych zastosowaniach
• Otwory montażowe i zaciski umożliwiające wygodną instalację w sprzęcie

Instrukcja instalacji i obsługi

• Przed podłączeniem należy sprawdzić biegunowość wejścia i wyjścia oraz ustawić żądane napięcie wyjściowe bez obciążenia.
• Przy większych obciążeniach należy zapewnić odpowiednie chłodzenie; jeżeli obciążenie przekracza około 8 A, należy wzmocnić odprowadzanie ciepła zgodnie ze specyfikacją.
• Dobierz rozmiar przewodów zasilających i bezpieczników odpowiednio do spodziewanego natężenia prądu, minimalizując spadki napięcia na liniach.
• Moduł nie jest izolowany – masa (GND) wejścia i wyjścia jest wspólna.

Informacja o bezpieczeństwie

• Napięcie wyjściowe może osiągnąć 50 V DC; podczas instalacji i pomiarów należy przestrzegać zasad bezpieczeństwa i unikać zwarcia wyjścia.
• Moduł przeznaczony jest do montażu wpuszczanego (IP20), zapewnia ochronę przed dotykiem i wnikaniem cząstek przewodzących.
• Nieprawidłowe podłączenie, niewystarczające chłodzenie lub przeciążenie może spowodować przegrzanie i uszkodzenie urządzenia.
